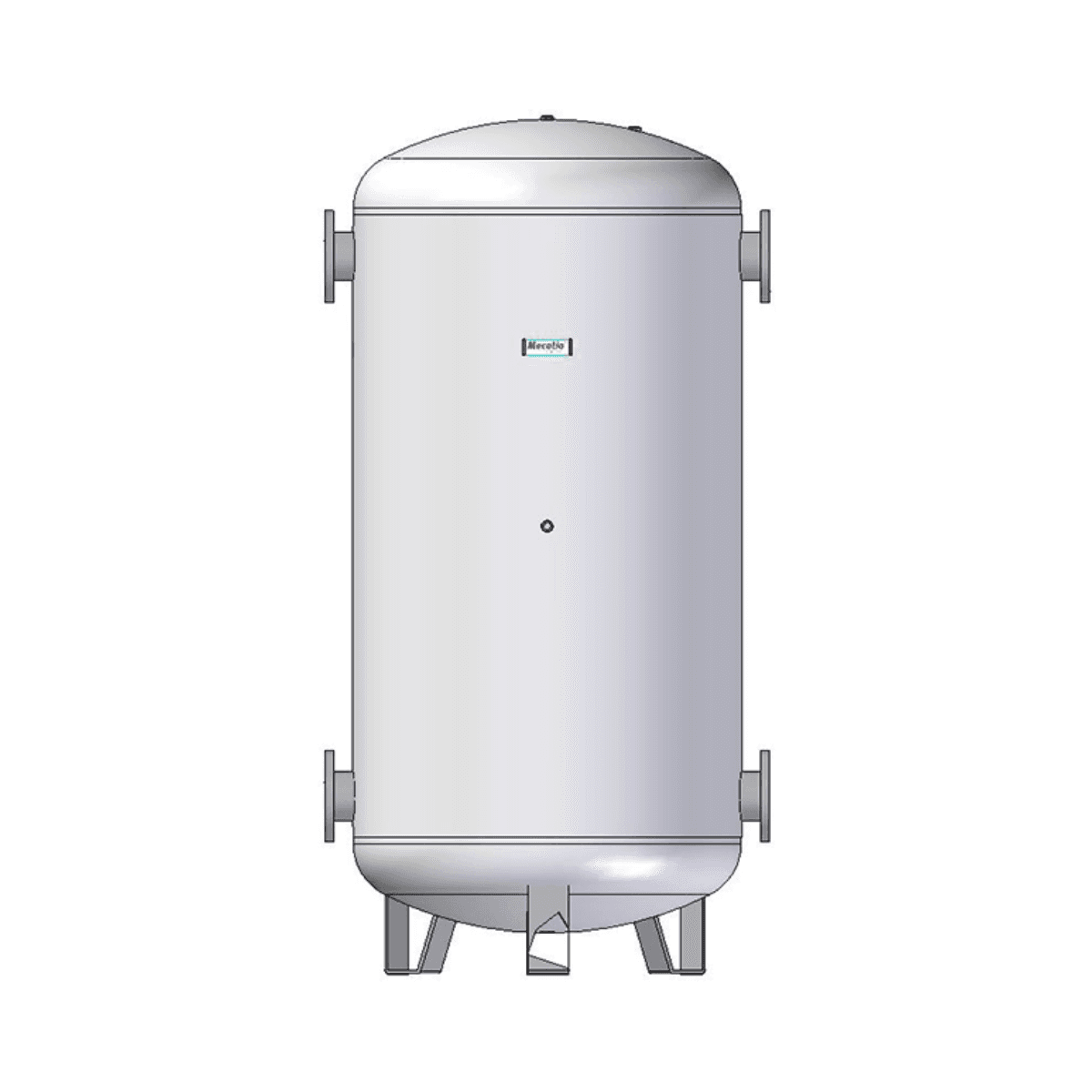

Dipòsit d'inèrcia d'acer inoxidable Mecalia DPI/DI de 100 litres

El dipòsit d’inèrcia Mecalia DPI/DI de 100 litres, referència 02704, està dissenyat per acumular aigua freda o calenta del circuit primari en instal·lacions de calefacció i climatització. Està fabricat en acer inoxidable AISI 304, incorpora aïllament tèrmic i està concebut per a la seva instal·lació vertical sobre terra.

Amb una pressió màxima de treball de 6 bars i un rang de temperatura comprès entre -10 i 90 graus Celsius, aquest dipòsit permet augmentar el volum d’aigua disponible al circuit i afavorir un funcionament més estable de sistemes amb bomba de calor, caldera, energia solar o equips de producció d’aigua freda.

Dipòsit d’inèrcia de 100 litres per a calefacció i climatització

El Mecalia DPI/DI 100 actua com a volum d’acumulació dins del circuit primari de la instal·lació. La seva funció és emmagatzemar energia tèrmica en forma d’aigua calenta o freda i disposar d’una reserva que es pot utilitzar quan la instal·lació ho requereix.

La incorporació d’un dipòsit d’inèrcia pot ajudar a incrementar el volum hidràulic disponible i a estabilitzar el funcionament de la instal·lació, especialment en sistemes de climatització i calefacció que treballen amb generadors com bombes de calor, calderes o sistemes solars.

Fabricat en acer inoxidable AISI 304

El cos del dipòsit està fabricat en acer inoxidable AISI 304, proporcionant una construcció resistent per a la seva utilització amb aigua del circuit primari.

Mecalia especifica aquest model per treballar exclusivament en circuits tancats. El dipòsit no està dissenyat per a acumulació directa d’aigua calenta sanitària, per la qual cosa s’ha d’utilitzar únicament dins de les aplicacions hidràuliques indicades pel fabricant.

Adequat per a aigua freda i calenta

El dipòsit es pot utilitzar tant amb aigua calenta com amb aigua freda del circuit primari. La seva temperatura de funcionament està compresa entre -10 i 90 graus Celsius, cosa que permet integrar-lo en diferents configuracions de calefacció i refrigeració.

Entre les aplicacions indicades per Mecalia es troben les instal·lacions de climatització amb refredadora d’aigua, sistemes d’energia solar, bombes de calor i calderes.

Pressió de treball de 6 bars

El Mecalia DPI/DI 100 està preparat per treballar a una pressió màxima de 6 bars. La instal·lació ha de disposar sempre dels dispositius de protecció hidràulica adequats i Mecalia indica expressament la necessitat d’instal·lar vàlvules de seguretat.

La pressió, temperatura i configuració hidràulica de la instal·lació s’han de mantenir dins dels límits establerts pel fabricant.

Aïllament tèrmic de poliuretà

El dipòsit incorpora aïllament tèrmic d’escuma rígida de poliuretà injectat, amb una conductivitat tèrmica declarada de 0,022 watts per metre i grau Celsius i una densitat compresa entre 45 i 50 quilograms per metre cúbic.

L’escuma utilitzada està lliure de HCFC i redueix els intercanvis tèrmics entre l’aigua acumulada i l’ambient, ajudant a conservar durant més temps la temperatura del circuit.

L’acabat exterior es realitza mitjançant revestiment de PVC o polièster semirígid en funció de la capacitat del dipòsit.

Instal·lació vertical sobre terra

El DPI/DI 100 està dissenyat per a una instal·lació vertical recolzada sobre el terra. El dipòsit incorpora potes a la part inferior per proporcionar una base estable i mantenir l’envoltant separada de la superfície d’instal·lació.

El seu format vertical permet concentrar els 100 litres de capacitat en una superfície reduïda, facilitant la seva integració en sales tècniques i espais destinats a equips de calefacció i climatització.

Quatre connexions principals roscades

Els dipòsits DPI/DI de fins a 500 litres incorporen quatre tubulatures principals amb rosca femella. En el model de 100 litres, les connexions principals per als circuits de calefacció i refrigeració són de 1 polzada i mitja.

Aquestes connexions permeten configurar el dipòsit com a element d’acumulació i integració hidràulica entre el generador i els circuits consumidors.

Connexions del Mecalia DPI/DI 100

• Purgat: connexió de mitja polzada.
• Vàlvula de seguretat: connexió de mitja polzada.
• Sortida al circuit de calor: connexió d’1 polzada i mitja.
• Sortida al circuit de fred: connexió d’1 polzada i mitja.
• Buidatge: connexió de tres quarts de polzada.
• Entrada des de refredadora o retorn a caldera: connexió d’1 polzada i mitja.
• Presa per a termòmetre: connexió de mitja polzada.
• Entrada des de caldera o retorn a refredadora: connexió d’1 polzada i mitja.

Preparat per a diferents configuracions hidràuliques

La disposició de connexions permet utilitzar el dipòsit amb equips destinats tant a produir calor com fred. Mecalia identifica preses específiques per a la entrada des de caldera, retorn a caldera, entrada des de refredadora, retorn a refredadora i sortides cap als circuits consumidors.

També disposa de connexions independents per a purgat, buidatge, vàlvula de seguretat i termòmetre, facilitant la integració dels elements auxiliars necessaris a la instal·lació.

Dimensions compactes per a 100 litres de capacitat

El model DPI/DI 100 presenta un diàmetre exterior aproximat de 520 mil·límetres i una alçada total de 963 mil·límetres.

El cos cilíndric disposa d’una alçada útil indicada de 600 mil·límetres i el conjunt presenta un pes aproximat de 26 quilograms.

Aquestes dimensions faciliten la planificació de l’espai necessari a la sala tècnica i s’han de tenir en compte per garantir un accés adequat durant la instal·lació i el manteniment.

Aplicacions amb bomba de calor i aerotèrmia

Entre les aplicacions indicades per Mecalia es troba l’escalfament o refredament mitjançant bomba de calor. Per això, el DPI/DI 100 es pot integrar com a dipòsit d’inèrcia en instal·lacions d’aerotèrmia compatibles que requereixin augmentar el volum d’aigua del circuit primari.

El dimensionament del dipòsit s’ha de fer segons les necessitats hidràuliques del sistema i les indicacions del fabricant de la bomba de calor o del generador instal·lat.

Ús amb calderes, energia solar i refredadores

A més de les bombes de calor, Mecalia contempla la utilització de la gamma DPI/DI amb calderes, sistemes d’energia solar i refredadores d’aigua.

El dipòsit pot actuar com a element d’acumulació d’energia tèrmica per adaptar la producció del generador a les necessitats del circuit, tant en aplicacions d’escalfament com de refrigeració.

Característiques tècniques del Mecalia DPI/DI 100

• Marca: Mecalia.
• Referència: 02704.
• Model: DPI/DI 100.
• Tipus de producte: dipòsit d’inèrcia.
• Capacitat: 100 litres.
• Material: acer inoxidable AISI 304.
• Aplicació: aigua freda o calenta de circuit primari.
• Ús: calefacció i climatització.
• Funcionament: circuit tancat.
• Apte per a aigua calenta sanitària: no.
• Pressió màxima de treball: 6 bars.
• Temperatura de treball: entre -10 i 90 graus Celsius.
• Instal·lació: vertical sobre terra.
• Diàmetre exterior: 520 mil·límetres.
• Alçada total: 963 mil·límetres.
• Alçada del cos indicada pel fabricant: 600 mil·límetres.
• Pes: aproximadament 26 quilograms.
• Connexions principals: rosca femella d’1 polzada i mitja.
• Connexió de purga: mitja polzada.
• Connexió per a vàlvula de seguretat: mitja polzada.
• Connexió de buidatge: tres quarts de polzada.
• Connexió per a termòmetre: mitja polzada.
• Aïllament: escuma rígida de poliuretà injectat.
• Conductivitat tèrmica de l’aïllament: 0,022 watts per metre i grau Celsius.
• Densitat de l’aïllament: entre 45 i 50 quilograms per metre cúbic.
• Aïllament lliure de HCFC: sí.
• Fonts de producció compatibles: bomba de calor, caldera, energia solar i refredadora d’aigua.

Dipòsit d’inèrcia inoxidable per estabilitzar el circuit primari

El Mecalia DPI/DI 100 ofereix una capacitat de 100 litres en un dipòsit d’acer inoxidable AISI 304 preparat per treballar tant amb aigua calenta com freda. El seu aïllament tèrmic, pressió de treball de 6 bars i múltiples connexions permeten integrar-lo en una àmplia varietat de sistemes de calefacció i climatització.

La seva compatibilitat amb bombes de calor, calderes, energia solar i refredadores fa que resulti especialment útil com a volum d’acumulació en instal·lacions on sigui necessari disposar d’una major inèrcia tèrmica i un funcionament hidràulic més estable, sempre dins d’un circuit tancat i sense utilització directa per a aigua calenta sanitària.
