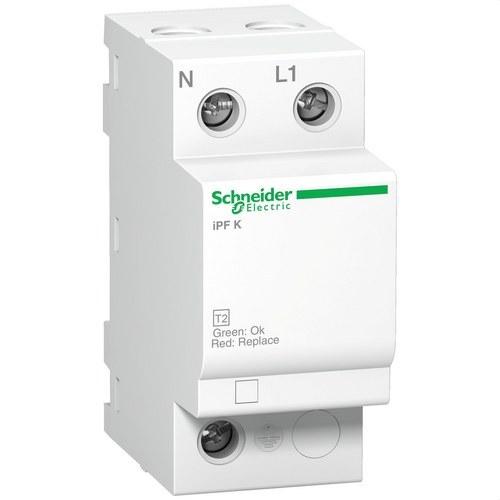

Limitador de sobretensions transitòries Acti9 IPF20 20KA 340V 1P+N

El limitador de sobretensions transitòries Acti9 iPF 1P+N 20A 340V 20kA de Schneider Electric està dissenyat per protegir instal·lacions elèctriques davant sobretensions transitòries que poden produir-se a causa de fenòmens com llamps o commutacions a la xarxa. Aquest dispositiu, part de la gamma Acti9, està específicament orientat a aplicacions residencials i comercials, oferint una solució eficaç i segura per protegir els equips elèctrics i electrònics davant pics de tensió inesperats.

El Acti9 iPF K 20 és un dispositiu de protecció contra sobretensions tipus 2, capaç de suportar descàrregues de corrent de fins a 20 kA, d'acord amb l'estàndard IEC 61643-11:2011, cosa que el converteix en una excel·lent opció per a instal·lacions amb un nivell de risc mitjà de sobretensions. Aquest tipus de protecció és indispensable en sistemes elèctrics on la integritat dels equips electrònics i la seguretat de les persones depenen d'un funcionament continu i sense interrupcions.

Aquest limitador està dissenyat per protegir instal·lacions elèctriques de 1P+N (una fase i un neutre) i és compatible amb sistemes de connexió a terra TT i TN-S, que són comuns en moltes xarxes elèctriques. La capacitat d'adaptar-se a diferents sistemes de connexió a terra el converteix en una opció versàtil i adequada per a una àmplia varietat d'instal·lacions.

El dispositiu té una tensió de funcionament màxima contínua (Uc) de 340 VCA en mode diferencial entre fase i neutre, i de 260 VCA entre neutre i terra. Pel que fa al seu nivell de protecció de tensió (Up), aquest limitador ofereix una protecció de 1,5 kV en mode comú (entre neutre i terra) i de 1,1 kV en mode diferencial (entre fase i neutre), cosa que assegura una protecció eficaç dels equips connectats a la xarxa contra pics de tensió.

L'Acti9 iPF utilitza una combinació de tecnologies MOV (varistor d'òxid metàl·lic) i GDT (tub de descàrrega de gas), cosa que li permet actuar de manera ràpida i eficient en cas que es detecti una sobretensió. El MOV limita el pic de tensió i el GDT garanteix que l'energia residual es dissipi de manera segura. Aquest disseny garanteix que les sobretensions siguin mitigades de forma eficient, protegint tant els equips com la instal·lació elèctrica en el seu conjunt.

El dispositiu és de fàcil instal·lació, dissenyat per muntar-se en un carril DIN mitjançant un sistema ajustable amb clip, cosa que facilita la seva integració en quadres elèctrics o panells de distribució. La seva mida compacta, amb unes dimensions de 81 mm d'alçada, 36 mm d'amplada i 69 mm de profunditat, permet la seva instal·lació en espais reduïts sense comprometre la funcionalitat ni la seguretat. A més, el seu color blanc (RAL 9003) assegura que s'integri discretament en qualsevol entorn elèctric.

Dades tècniques

• Corrent màxima de descàrrega (Imax): 20 kA.
• Corrent de descàrrega nominal (In): 5 kA.
• Tensió de funcionament màxima contínua (Uc): 340 VCA (fase/terra), 260 VCA (neutre/terra).
• Nivell de protecció de tensió (Up): 1,5 kV en mode comú, 1,1 kV en mode diferencial.
• Tensió nominal de servei (Ue): 230 V CA ± 10 % a 50/60 Hz.
• Tecnologia: MOV + GDT (varistor d'òxid metàl·lic i tub de descàrrega de gas).
• Normes: IEC 61643-11:2011.
• Grau de protecció IP: IP20 conforme a IEC 60529.
• Tipus de limitador de sobretensions: Tipus 2.
• Connexions: Terminal tipus túnel per a cables de fins a 25 mm² (rígids) i 16 mm² (flexibles).
• Pes: 210 g.
• Dimensions: 81 mm d'alçada, 36 mm d'amplada, 69 mm de profunditat.
• Parell d'estrenyiment: 3,5 N.m.
• Temperatura de funcionament: De -5 °C a +60 °C.

Avantatges clau

• Protecció eficaç contra sobretensions: Amb una capacitat de descàrrega de fins a 20 kA, aquest dispositiu és ideal per protegir instal·lacions elèctriques davant pics de tensió causats per llamps o fluctuacions a la xarxa.
• Fàcil instal·lació: El seu disseny compacte i el muntatge en carril DIN asseguren una instal·lació ràpida i senzilla, cosa que el converteix en una opció pràctica per a qualsevol quadre elèctric.
• Alta compatibilitat: Funciona perfectament amb sistemes de connexió a terra TT i TN-S, oferint una àmplia gamma d'aplicacions possibles.
• Tecnologia avançada MOV + GDT: Combina el millor de totes dues tecnologies per garantir una resposta ràpida i eficaç davant sobretensions.

L'Acti9 iPF 1P+N 20A 340V 20kA és una solució robusta i fiable que proporciona una protecció essencial per a les instal·lacions elèctriques, evitant danys costosos a equips sensibles i garantint la seguretat de les persones. A més, el seu disseny modular i la facilitat d'instal·lació fan que sigui una opció atractiva tant per a noves instal·lacions com per a actualitzacions en sistemes existents.
