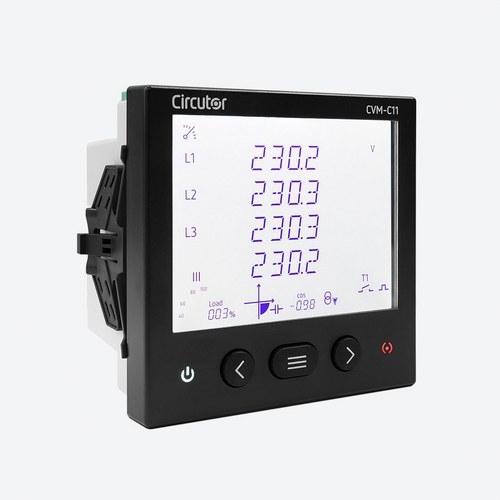

Analitzador de xarxes trifàsic panell Circutor CVM-C11-ITF-IN-485-ICT2

El analitzador de xarxes trifàsic Circutor CVM-C11-ITF-IN-485-ICT2 és un equip d'alt rendiment dissenyat per a la monitorització i anàlisi de variables elèctriques en sistemes de Mitja i Baixa Tensió. Amb un format compacte de panell (96 x 96 mm), aquest dispositiu és ideal per supervisar paràmetres elèctrics com tensions, corrents, potències actives i reactives, harmònics i qualitat del subministrament. La seva capacitat per mesurar en quatre quadrants (consum i generació) el fa altament versàtil, permetent tant el control del consum d'energia com la monitorització de l'energia generada.

Característiques principals:

Aquest analitzador és capaç de mesurar i registrar la Total Harmonic Distortion (THD%) en tensió i corrent, així com els harmònics individuals per cada fase fins al 31è harmònic, cosa que permet una visió detallada de la qualitat de l'energia a la instal·lació. A més, el CVM-C11 inclou la capacitat de mesurar el corrent del neutre, fet que és fonamental per detectar desequilibris en el sistema i possibles sobrecàrregues del conductor de neutre.

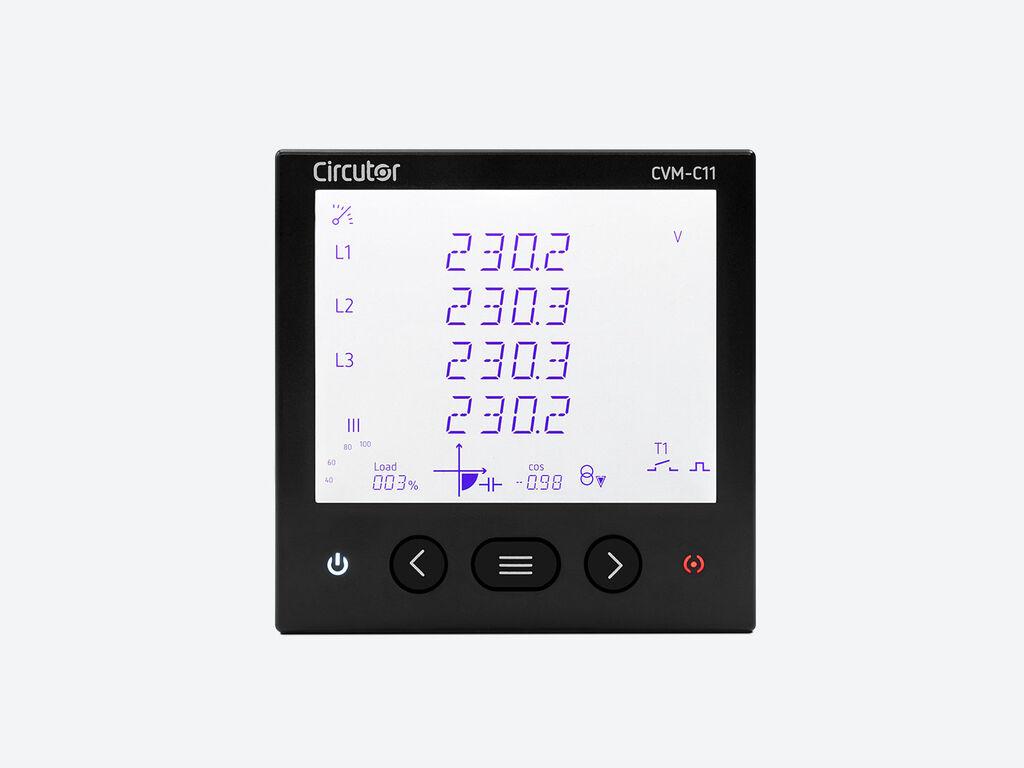

El disseny de panell facilita la seva integració en qualsevol instal·lació elèctrica, i la seva interfície gràfica amb pantalla LCD retroil·luminada proporciona una visualització clara de les dades, permetent a l'usuari configurar la visualització dels paràmetres segons les seves necessitats. Entre les funcionalitats avançades de visualització, hi ha la capacitat de mostrar gràficament la potència activa instantània, els quadrants de funcionament (Q1, Q2, Q3, Q4), així com l'estat de les sortides, entrades i tarifes actives.

Mesura avançada i seguretat:

El CVM-C11 està preparat per operar amb protocols de comunicació Modbus RTU i BACnet, utilitzant el port RS-485 per integrar-se en sistemes de gestió energètica més amplis. Això el converteix en una eina perfecta per al control remot d'instal·lacions i l'automatització de la gestió energètica.

Aquest dispositiu compta amb dues sortides de relé i dues sortides digitals de transistor, configurables per a alarmes sobre qualsevol paràmetre mesurat, ja sigui en valors màxims, mínims, amb histèresi, o retards de connexió/desconnexió. Aquestes alarmes són ideals per a aplicacions de control en temps real, protegint la instal·lació de condicions operatives perilloses.

Especificacions tècniques:

• Protocol de comunicació: Modbus RTU | BACnet.
• Comunicacions: RS-485.
• Entrades digitals: 2 (tipus NPN, aïllament 2000 V).
• Sortides digitals: 2 (tipus NPN, màx. 24 VDC / 50 mA).
• Nombre de relés: 2 (vida elèctrica de 60x10³ cicles).
• Alimentació: 100 - 270 V AC/DC, 50-60 Hz.
• Consum elèctric: 2 - 5 VA.
• Mesura de corrent: .../5 A, .../1 A.
• Mesura de tensió nominal: 230V F-N / 380V F-F.
• Precisió: 0,2% en tensions i corrents de fase.
• Mesura d'harmònics: Fins al 31è harmònic.
• Freqüència de mesura: 45-65 Hz.

El control de costos i emissions de CO₂ és una altra de les característiques destacades del CVM-C11, ja que permet registrar i discriminar el consum d'energia en fins a tres tarifes diferents, cosa que és útil per identificar patrons de consum en diferents torns de treball o en sistemes amb diverses fonts d'energia, com ara xarxa elèctrica, generadors o sistemes fotovoltaics.

Aplicacions:

Aquest analitzador està dissenyat per a una àmplia varietat d'aplicacions industrials i comercials, i és ideal per a:

• Monitorització de qualitat de l'energia en sistemes de Mitja i Baixa Tensió.
• Supervisió d'harmònics en instal·lacions elèctriques.
• Discriminació de consum en diferents torns o fonts d'energia.
• Control d'alarmes basat en condicions elèctriques anormals.
• Optimització de costos energètics mitjançant la integració en sistemes de gestió.

Característiques ambientals:

• Temperatura de treball: -25°C a +70°C.
• Humitat relativa: 5% a 95% sense condensació.
• Grau de protecció: IP54 (frontal), IK08 (mecànic).
• Categoria d'instal·lació: CAT III 300 V.

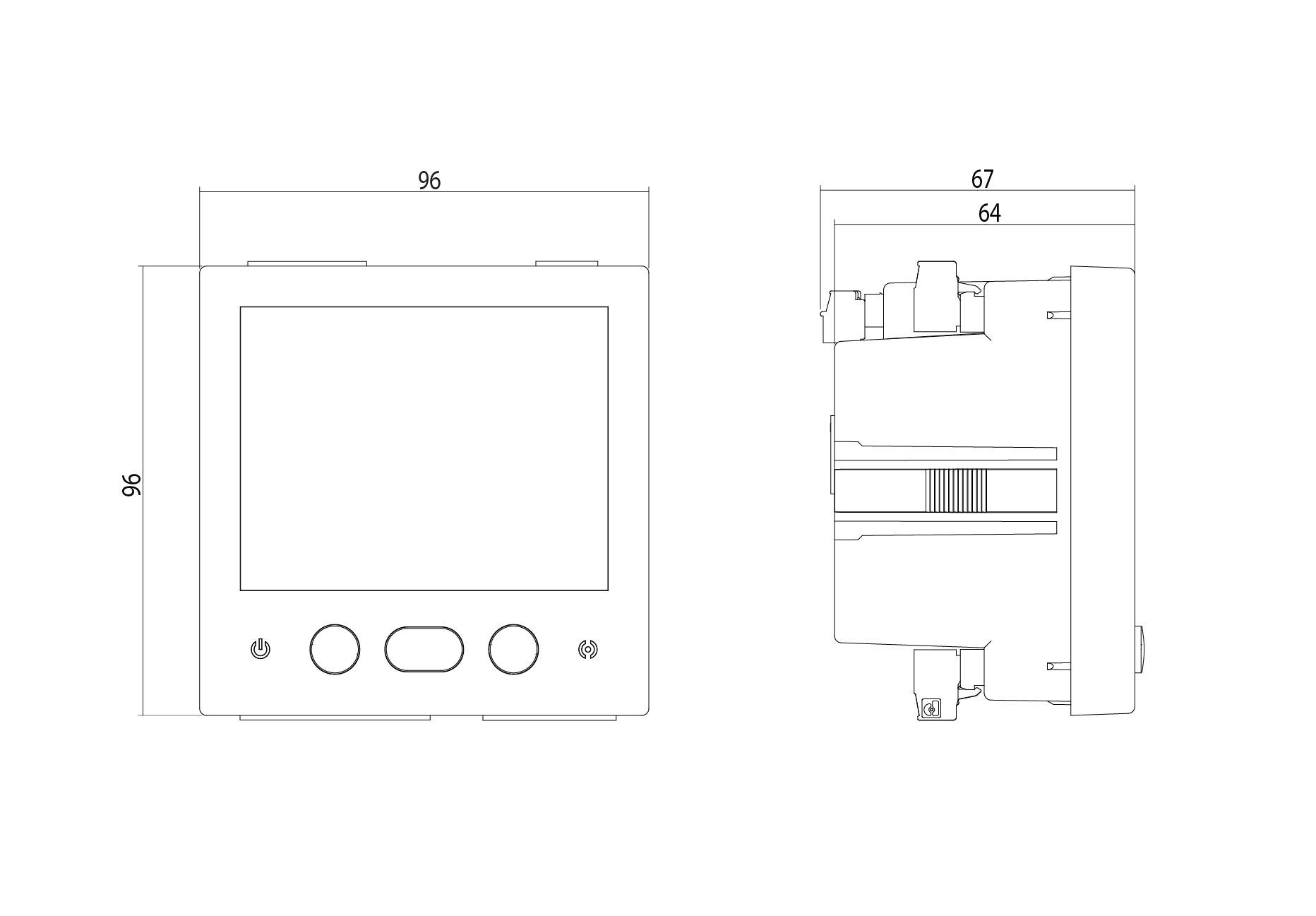

Dimensions i pes:

• Mida: 96 x 96 x 67.2 mm.
• Pes net: 0,353 kg.

El CVM-C11 compleix amb normatives internacionals com EN IEC 61326-1, EN 61000-4-2 i UL 94, cosa que garanteix la seguretat i fiabilitat de l'equip. Gràcies a la seva construcció robusta i les certificacions de seguretat, és adequat per a entorns industrials exigents.

En resum, el Circutor CVM-C11-ITF-IN-485-ICT2 és una solució compacta, robusta i altament configurable per a la monitorització de xarxes elèctriques, proporcionant eines avançades per a l'anàlisi i control de l'energia en temps real, amb un enfocament en l'eficiència, la sostenibilitat i la seguretat.
