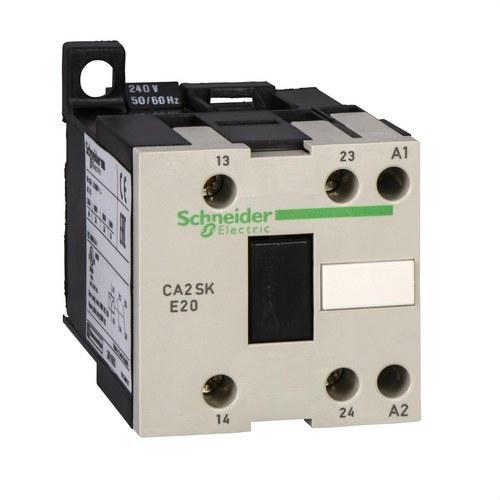

Contactor CA2-SKE 2 NA + 0 NC altern 10 A 220 V CA

El contactor CA2-SKE 2 NA de Schneider Electric pertany a la gamma TeSys, una línia reconeguda per la seva alta qualitat i fiabilitat en el control de circuits. Aquest contactor és ideal per a aplicacions en circuits de control, especialment en les categories d’ús AC-15 i DC-13, que solen utilitzar-se en maniobres de càrregues electromagnètiques, com ara contactors i solenoides en sistemes de control de màquines i automatització.

Aquest model està equipat amb 2 contactes normalment oberts (NA), cosa que permet el seu ús en diverses aplicacions de control, on es requereix la commutació de circuits sota condicions de corrent altern o continu. Amb un corrent tèrmic convencional de fins a 10 A a una temperatura ambient de 55 °C, el CA2-SKE és capaç de gestionar la càrrega sense comprometre l’eficiència operativa. Per a una protecció addicional, es recomana l’ús de fusibles associats de 10 A tipus gL, d’acord amb les normatives VDE 0660 i IEC 60947, cosa que assegura una protecció adequada contra sobrecàrregues i curtcircuits.

El CA2-SKE és compatible amb una tensió nominal d’ús de fins a 690 V CA a una freqüència màxima de 400 Hz, cosa que el converteix en una opció versàtil per a diferents tipus d’instal·lacions elèctriques. El seu disseny permet operar amb un circuit de control a 220 V CA a 50/60 Hz, cosa que facilita la seva integració en sistemes estàndard de control elèctric en moltes regions del món.

El contactor té un disseny compacte amb unes dimensions de 58 mm d’alçada, 45 mm d’amplada i 68 mm de profunditat, i un pes de només 0,132 kg, cosa que en facilita la instal·lació en espais reduïts sense comprometre el rendiment. Aquest dispositiu es pot muntar tant en carrils DIN com en plaques, cosa que li atorga una gran flexibilitat a l’hora d’integrar-lo en quadres elèctrics o quadres de comandament.

Un dels aspectes destacats del contactor CA2-SKE és la seva alta durabilitat. Amb una durabilitat mecànica de fins a 10 milions de cicles, aquest dispositiu és capaç de suportar llargs períodes d’operació sense requerir manteniment constant. A més, té un rang d’operació de fins a 1200 cicles per hora, cosa que el converteix en una opció adequada per a aplicacions de commutació repetitiva o d’alta freqüència.

El rendiment del contactor també és excel·lent en termes d’eficiència energètica. Té un consum a l’atracció de 23 VA a 20 °C i un consum de manteniment de només 4,9 VA, cosa que contribueix a una major eficiència operativa i redueix els costos energètics a llarg termini. A més, la dissipació de calor del dispositiu és de només 1,5 W, cosa que ajuda a mantenir temperatures de funcionament òptimes i prolonga la vida útil de l’equip.

Dades tècniques

• Composició de contactes: 2 NA (normalment oberts).
• Corrent tèrmic convencional (Ith): 10 A a 55 °C.
• Tensió nominal d’ús (Ue): ≤ 690 V CA, 50/60 Hz.
• Tensió de control (Uc): 220 V CA, 50/60 Hz.
• Muntatge: En carril DIN o placa.
• Connexió: Terminals de cargol per a cables rígids d’1,5 a 6 mm² i flexibles de 0,35 a 6 mm².
• Durabilitat mecànica: 10 milions de cicles.
• Rang d’operació: Fins a 1200 cicles/hora.
• Consum a l’atracció: 23 VA.
• Consum de manteniment: 4,9 VA.
• Dimensions: 58 mm d’alçada, 45 mm d’amplada, 68 mm de profunditat.
• Pes: 0,132 kg.

El CA2-SKE també compta amb una resistència tèrmica i mecànica excepcional. Els terminals del dispositiu estan dissenyats per suportar una varietat de cables, tant sòlids com flexibles, amb un rang que va des de 1,5 fins a 6 mm² per a cables rígids i des de 0,35 fins a 6 mm² per a cables flexibles. Aquest contactor també permet la connexió de fins a dos cables en un mateix born, cosa que ofereix més flexibilitat en la instal·lació i en l’organització dels circuits.

Pel que fa al seu temps de resposta, el contactor obre els contactes NA en un temps de 6 a 8 ms després de la desactivació de la bobina, i tanca els contactes en un temps de 7 a 14 ms en activar-se, cosa que el converteix en una opció ràpida i eficient per a la commutació de circuits en temps real.

Avantatges clau

• Alta durabilitat: Fins a 10 milions de cicles mecànics garanteixen una llarga vida útil del dispositiu.
• Muntatge flexible: Compatible tant amb muntatge en carril DIN com en plaques, cosa que en facilita la integració en diversos tipus d’instal·lacions elèctriques.
• Baix consum energètic: Consum reduït d’energia tant en el moment de l’atracció com en el manteniment, assegurant eficiència a llarg termini.
