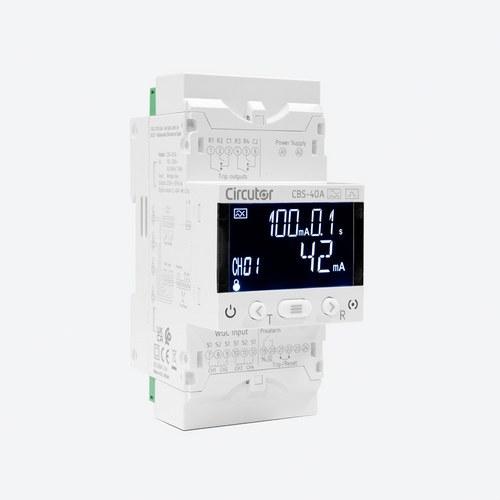

Central de relé diferencial tipus A ultrainmunitzats Circutor CBS-40A

La central de relé diferencial tipus A Circutor CBS-40A, referència P12A70, és un equip dissenyat per proporcionar una protecció diferencial robusta i eficient en instal·lacions elèctriques. Aquest dispositiu de 3 mòduls està especialment pensat per garantir la seguretat elèctrica, mitjançant el control de fins a quatre xarxes de protecció diferencial simultàniament, oferint una alta immunitat a corrents d’alta freqüència i assegurant una resposta ràpida i eficaç davant de possibles fallades elèctriques.

Funcionalitat i característiques principals

El CBS-40A està equipat amb quatre relés programables independents, que permeten controlar fins a quatre transformadors toroidals externs de la sèrie WGC/WGS, cosa que el converteix en una solució integral per a la protecció diferencial en instal·lacions de mida mitjana a gran. A més, l’equip incorpora un relé de prealarma per advertir sobre possibles esdeveniments abans que es produeixi un dispar, proporcionant una capa addicional de seguretat.

Un dels aspectes més destacats d’aquest dispositiu és el seu relé tipus A superimmunitzat, que és capaç de filtrar corrents d’alta freqüència, fet que el fa altament resistent a pertorbacions elèctriques, proporcionant una mesura precisa en valor eficaç real (TRMS). Aquesta característica assegura que les interferències a les xarxes elèctriques no afectin el funcionament de les proteccions diferencials, cosa que és essencial per a instal·lacions crítiques.

Sensibilitat i retard ajustable

El rang de sensibilitat del CBS-40A és ampli, ajustant-se des de 0,03 A fins a 30 A, cosa que permet adaptar l’equip a diferents tipus d’instal·lacions i necessitats de protecció. A més, el temps de retard és completament configurable, des de 0,1 fins a 5 segons en diverses opcions, cosa que en facilita la personalització per adaptar-se a les característiques particulars de cada xarxa elèctrica. Aquests ajustos permeten que l’equip actuï de manera precisa, evitant dispars intempestius que podrien interrompre el subministrament elèctric innecessàriament.

Interfície i control

L’equip compta amb un display LCD negatiu i dos LEDs indicadors, els quals proporcionen informació en temps real sobre l’estat de les proteccions i les connexions. A més, el seu teclat de tres tecles permet fer ajustos i configuracions de manera ràpida i senzilla, sense necessitat d’eines addicionals. Això facilita l’operació i el manteniment de l’equip, assegurant que els paràmetres de protecció estiguin sempre optimitzats.

Instal·lació i compatibilitat

El CBS-40A està dissenyat per ser instal·lat en un carril DIN, cosa que simplifica la seva integració en quadres elèctrics estàndard. La seva envoltant de plàstic V0 autoextingible assegura una major durabilitat i seguretat, protegint els components interns davant de possibles incendis o sobreescalfaments. A més, l’equip està certificat sota normatives internacionals com IEC 60947-2-M i IEC 62020-1, cosa que garanteix la seva qualitat i seguretat.

Especificacions tècniques:

• Codi: P12A70
• Nombre de relés: 4 relés de dispar per diferencial, 1 relé de prealarma
• Sensibilitat (IΔn): Ajustable de 0,03 A a 30 A
• Alimentació: 110-230 V AC
• Retard: Ajustable de 0,1 a 5 segons
• Freqüència: 50/60 Hz
• Consum: 7,5 VA
• Tipus de sensor: Tipus A (WGC)
• Entrades: Per connectar transformadors toroidals externs
• Sortides: 4 sortides de relé, 1 relé de prealarma
• Mida: 52,5 x 118 x 74 mm
• Pes: 0,303 kg
• Grau de protecció: IP 30 (IP 40 al frontal)
• Categoria d’instal·lació: CAT III 300 V

Normatives i seguretat

El CBS-40A compleix amb les principals normatives internacionals com la IEC 60947-2-M i IEC 62020-1, cosa que garanteix la seva fiabilitat i seguretat en qualsevol entorn. A més, està dissenyat per operar en un ampli rang de temperatures, des de -10 ºC fins a +60 ºC, cosa que el fa adequat per al seu ús en diferents tipus d’instal·lacions i condicions ambientals.

Característiques addicionals:

• Relé tipus A ultrainmunitzat amb filtratge de corrents d’alta freqüència.
• 4 relés de dispar per diferencial i 1 relé de prealarma per a una major protecció.
• Ajust de sensibilitat des de 0,03 A fins a 30 A.
• Temps de retard configurable des de 0,1 fins a 5 segons, adaptant-se a les necessitats de la instal·lació.
• Display LCD per a la visualització de paràmetres en temps real.
• Compatible amb transformadors toroidals externs WGC/WGS.

En resum, la central de relé diferencial Circutor CBS-40A és una solució avançada per al control i la protecció diferencial en instal·lacions elèctriques, proporcionant un alt nivell de seguretat, fiabilitat i eficiència energètica. Ideal per a instal·lacions que requereixen una protecció robusta i adaptable a diferents condicions de funcionament.
