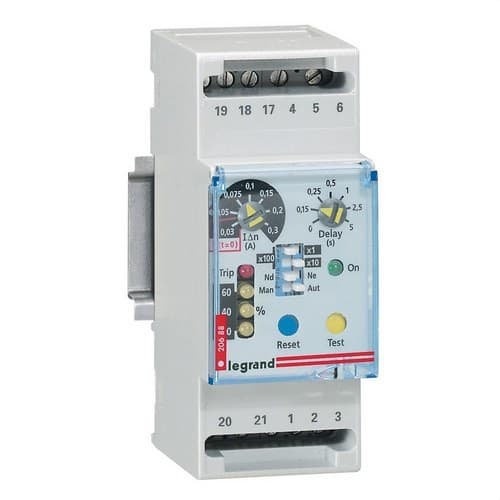

Relé diferencial 2 MÒDULS

El relé diferencial Legrand 026088 és un dispositiu modular regulable dissenyat per detectar corrents de fuga a terra i ordenar la desconnexió d’un interruptor automàtic o interruptor de potència compatible. Associat a un transformador toroidal i a una bobina de dispar per emissió de corrent o mínima tensió, permet incorporar protecció diferencial a instal·lacions equipades amb interruptors Legrand DPX³ o DPX³-I.

Disposa de sensibilitat diferencial regulable, temporització de dispar ajustable, senyalització mitjançant diversos LED i contacte auxiliar. S’alimenta a 230/240 volts en corrent alterna, funciona a 50 o 60 hertzs i ocupa únicament 2 mòduls sobre carril DIN.

Relé diferencial regulable per a interruptors Legrand DPX³

La referència 026088 està concebuda per supervisar contínuament possibles corrents de defecte a terra en instal·lacions elèctriques. El relé rep el senyal procedent d’un transformador toroidal extern instal·lat al voltant dels conductors del circuit i compara el corrent residual detectat amb el valor de sensibilitat seleccionat.

Quan el corrent de fuga arriba al llindar configurat i es compleixen les condicions de temporització establertes, el relé envia una ordre de dispar a la bobina associada a l’interruptor, provocant l’obertura del circuit.

Protecció diferencial mitjançant relé i transformador toroidal

El Legrand 026088 no és un interruptor diferencial autònom. Per realitzar la funció de protecció necessita treballar conjuntament amb un toroidal compatible i amb una bobina de dispar per emissió de corrent o per mínima tensió instal·lada a l’interruptor automàtic o interruptor corresponent.

Aquesta arquitectura permet afegir protecció diferencial a interruptors de potència i adaptar els paràmetres d’actuació a les necessitats específiques de la instal·lació.

Sensibilitat diferencial regulable

Un dels principals avantatges del relé és la possibilitat d’ajustar la corrent diferencial de dispar. El rang disponible depèn del transformador toroidal associat.

Amb els toroides de menor diàmetre compatibles, Legrand contempla valors de sensibilitat des de 0,03 amperes fins a 30 amperes, amb diferents passos intermedis de regulació.

Entre els valors disponibles hi ha 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10; 15; 20 i 30 amperes, depenent del toroidal utilitzat.

Temporització de dispar ajustable fins a 5 segons

El Legrand 026088 permet configurar també el retard d’actuació. Els temps seleccionables són:

• 0 segons.
• 0,15 segons.
• 0,25 segons.
• 0,5 segons.
• 1 segon.
• 2,5 segons.
• 5 segons.

Aquesta regulació permet adaptar la resposta de la protecció i facilita la coordinació entre diferents nivells d’una instal·lació elèctrica quan el disseny requereix diferents temps d’actuació.

Relé diferencial tipus A

Legrand identifica aquesta referència com un relé diferencial tipus A. Aquest tipus de protecció està preparat per detectar corrents diferencials alternes sinusoidals i corrents continus polsants dins de les condicions previstes per a aquesta classe.

La selecció del valor de sensibilitat, la temporització i el toroidal s’ha de fer d’acord amb les característiques del circuit i amb els requisits de protecció establerts per a la instal·lació.

Indicadors LED per supervisar el corrent de fuga

El frontal del relé incorpora diversos indicadors LED que faciliten la supervisió visual de l’estat de la protecció.

• 1 LED verd: indica que el relé disposa d’alimentació elèctrica.
• 3 LED grocs: indiquen nivells de corrent de defecte d’aïllament equivalents al 20, 40 i 60 per cent del llindar configurat.
• 1 LED vermell fix: indica que s’ha assolit o superat el valor de corrent de defecte establert.
• 1 LED vermell intermitent: assenyala una interrupció o falta de continuïtat en la connexió entre el transformador toroidal i el relé.

Aquesta senyalització permet comprovar ràpidament l’evolució del corrent de fuga i facilita la identificació de determinades fallades de connexió.

Control progressiu del nivell d’aïllament

Els tres indicadors grocs permeten visualitzar de manera esglaonada el nivell de corrent de defecte respecte al llindar seleccionat. Els nivells del 20, 40 i 60 per cent proporcionen informació prèvia abans d’assolir el corrent configurat per a l’actuació del relé.

Aquesta indicació pot resultar especialment útil durant operacions de manteniment i diagnòstic d’instal·lacions, en permetre observar increments del corrent residual abans que es produeixi el dispar.

Contacte auxiliar incorporat

El Legrand 026088 incorpora un contacte auxiliar que es pot utilitzar dins del sistema de control o senyalització de la instal·lació.

La integració d’aquest contacte facilita la supervisió de l’estat del relé dins de quadres elèctrics i sistemes de gestió compatibles.

Tapa frontal precintable

El dispositiu disposa d’una tapa frontal abatible i precintable. Aquesta coberta protegeix els elements de regulació i permet limitar modificacions accidentals o no autoritzades dels paràmetres configurats.

Aquesta característica resulta especialment útil en instal·lacions professionals on és important conservar els ajustos de sensibilitat i temporització establerts durant la posada en servei.

Compatible amb transformadors toroidals Legrand

El relé s’ha d’utilitzar conjuntament amb els toroidals Legrand compatibles especificats per a la referència 026088. La documentació vigent del fabricant contempla diferents diàmetres per adaptar-se a diverses seccions de cablejat i mides d’instal·lació.

El diàmetre del toroidal seleccionat influeix en el rang mínim de sensibilitat diferencial disponible, per la qual cosa s’ha d’escollir conjuntament amb el relé segons les característiques elèctriques i físiques del circuit.

Muntatge modular sobre carril DIN

El relé està dissenyat per instal·lar-se directament sobre carril DIN en quadres elèctrics. Ocupa una amplada equivalent a 2 mòduls, facilitant la seva integració al costat d’altres dispositius de control i protecció.

El seu format modular permet concentrar les funcions de detecció i ajust al quadre, mentre que el transformador toroidal s’instal·la al voltant dels conductors que s’han de supervisar.

Alimentació a 230/240 volts

El Legrand 026088 funciona amb una tensió d’alimentació de 230/240 volts en corrent alterna i una freqüència de 50 o 60 hertzs.

El LED verd frontal permet comprovar visualment que el relé està correctament alimentat i disponible per fer la supervisió diferencial.

Aplicació amb interruptors DPX³ i DPX³-I

Legrand especifica aquesta referència per proporcionar protecció diferencial quan es combina amb interruptors automàtics DPX³ equipats amb bobina de dispar o amb interruptors DPX³-I compatibles.

Quan el relé detecta un corrent de defecte superior al nivell seleccionat, transmet l’ordre corresponent a la bobina associada per provocar l’obertura del dispositiu de tall.

Característiques tècniques del Legrand 026088

• Marca: Legrand.
• Referència: 026088.
• EAN: 3245060260880.
• Tipus de producte: relé diferencial modular regulable.
• Tipus de protecció diferencial: tipus A.
• Aplicació: protecció diferencial associada a interruptors DPX³ i DPX³-I compatibles.
• Funcionament: detecció mitjançant transformador toroidal extern.
• Sensibilitat diferencial: regulable segons el toroidal associat.
• Sensibilitat mínima disponible: 0,03 amperes amb toroidals compatibles.
• Sensibilitat màxima disponible: 30 amperes.
• Temporització regulable: 0; 0,15; 0,25; 0,5; 1; 2,5 i 5 segons.
• Tensió d’alimentació: 230/240 volts en corrent alterna.
• Freqüència: 50 o 60 hertzs.
• Indicador d’alimentació: LED verd.
• Indicadors de nivell de fuga: 3 LED grocs al 20, 40 i 60 per cent.
• Indicador de defecte: LED vermell.
• Detecció d’interrupció entre toroidal i relé: sí, mitjançant LED vermell intermitent.
• Contacte auxiliar: inclòs.
• Tapa frontal: abatible i precintable.
• Muntatge: carril DIN.
• Nombre de mòduls: 2.
• Requereix transformador toroidal: sí.
• Requereix bobina de dispar compatible: sí.

Protecció diferencial regulable per a quadres de potència

El relé diferencial Legrand 026088 permet incorporar una protecció diferencial ajustable a instal·lacions amb interruptors de potència compatibles, oferint regulació tant de la sensibilitat com del temps d’actuació.

El seu format de 2 mòduls, indicadors LED, contacte auxiliar, tapa precintable i compatibilitat amb diferents transformadors toroidals faciliten la seva integració en quadres elèctrics on cal supervisar corrents de fuga i adaptar el dispar a les característiques concretes de la instal·lació.
