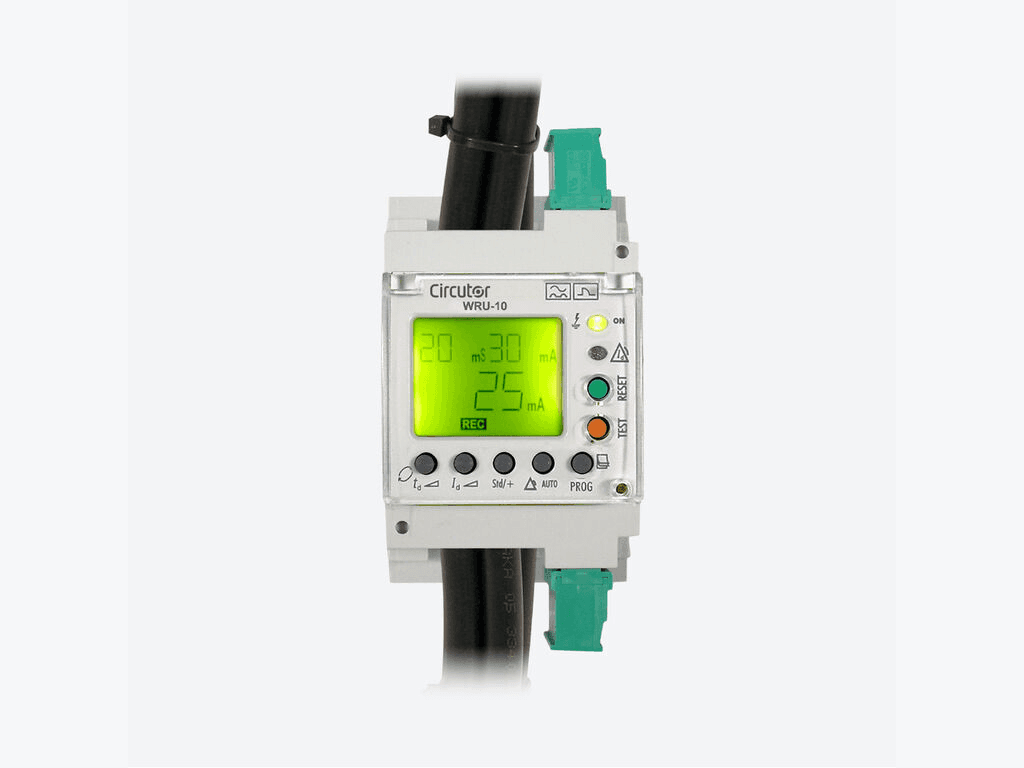

Relé diferencial tipus A ultrainmunitzat Circutor WRU-10

El relé diferencial Circutor WRU-10, referència P14035, és un dispositiu avançat dissenyat per protegir instal·lacions elèctriques mitjançant la detecció de corrents de fuga a terra, evitant possibles danys i millorant la seguretat operativa. Aquest relé diferencial tipus A ultrainmunitzat és ideal per a entorns on la continuïtat del servei elèctric és essencial, ja que compta amb un sistema d'alta immunitat que filtra els corrents d'alta freqüència, evitant dispars intempestius i assegurant una protecció fiable i eficient.

Disseny compacte i funcional:

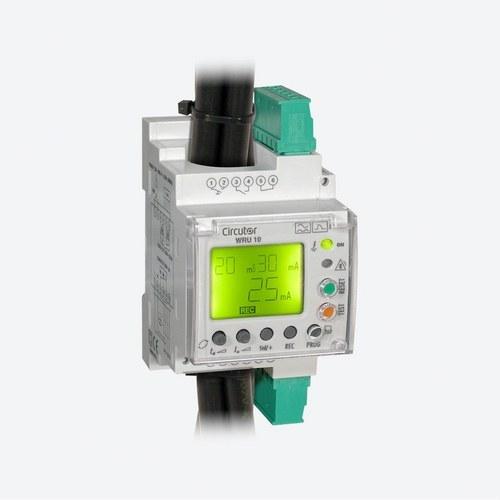

El WRU-10 es caracteritza pel seu disseny compacte, amb només 3 mòduls d'amplada i una instal·lació en carril DIN (DIN 46277, EN 50022), la qual cosa facilita la seva integració en quadres elèctrics existents sense ocupar massa espai. Incorpora un transformador diferencial en la seva estructura de 28 mm, formant un sol conjunt amb el relé. Això permet una instal·lació ràpida i senzilla sense necessitat de transformadors addicionals.

Visualització i control avançat:
El dispositiu està equipat amb un display i LEDs que permeten visualitzar l'estat de la protecció diferencial, incloent-hi el corrent de fuga, els missatges de prealarma i l'estat de la protecció. La capacitat de visualitzar el valor de fuga instantani al display ofereix una visió clara de l'estat de les línies protegides, la qual cosa permet dur a terme un manteniment preventiu de manera més eficient i evitar problemes abans que es converteixin en fallades crítiques.

Protecció diferencial ajustable i flexible:
El Circutor WRU-10 permet ajustar la sensibilitat diferencial (IΔn) en un rang que va des de 0,03 A fins a 30 A, la qual cosa el converteix en un dispositiu extremadament versàtil per a diferents aplicacions i nivells de protecció. A més, el temps de retard (tΔ) es pot configurar entre 0,02 i 10 segons, la qual cosa proporciona opcions de protecció instantània o selectiva segons les necessitats de la instal·lació. Aquest tipus de flexibilitat assegura que el dispositiu es pugui adaptar a diverses situacions operatives i configuracions elèctriques.

Prealarma i relés de sortida programables:
El WRU-10 inclou un sistema de prealarma, la qual cosa permet detectar possibles problemes abans que es produeixin fallades importants. A més, el dispositiu compta amb tres relés de sortida programables: un relé principal que s'utilitza per a la protecció associada a un contactor o la bobina de dispar d'un interruptor automàtic, i dos relés addicionals per a la prealarma. Aquestes sortides de relé permeten un control precís i una resposta ràpida davant la detecció de corrents de fuga, la qual cosa millora la seguretat i la fiabilitat de la instal·lació.

Alta immunitat i mesura en valor eficaç veritable (TRMS):
El relé diferencial WRU-10 està dissenyat per garantir la màxima seguretat elèctrica. La seva tecnologia de mesura en valor eficaç veritable (TRMS) assegura una detecció precisa dels corrents de fuga, fins i tot en condicions de tensió distorsionada o amb harmònics presents a la xarxa elèctrica. A més, la seva tecnologia ultrainmunitzada el fa extremadament resistent a les pertorbacions elèctriques, la qual cosa evita els dispars no desitjats causats per corrents transitoris o d'alta freqüència.

Aplicacions i beneficis:
El Circutor WRU-10 és ideal per al seu ús en una àmplia gamma d'aplicacions, incloses instal·lacions industrials, comercials i residencials. Per les seves característiques de disseny, assegura la màxima seguretat i continuïtat en el servei elèctric, evitant interrupcions innecessàries i garantint la protecció de les persones i els equips. És especialment útil en instal·lacions on la continuïtat del subministrament elèctric és crítica, com hospitals, centres de dades o instal·lacions de producció contínua.

Característiques tècniques destacades:

• Tensió d'alimentació: 230 Vca ± 30 %, la qual cosa assegura el seu funcionament en xarxes elèctriques comunes.
• Freqüència d'operació: 50/60 Hz.
• Sensibilitat (IΔn): Ajustable entre 0,03 A i 30 A, adaptable a diverses aplicacions de protecció diferencial.
• Temps de retard (tΔ): Configurable entre 0,02 s i 10 s, la qual cosa permet una protecció ràpida o selectiva segons les necessitats.
• Entrades externes per a dispar i rearmament: El relé compta amb una entrada lliure de tensió per realitzar dispars i rearmaments externs, la qual cosa facilita la seva integració en sistemes automatitzats.

Instal·lació i durabilitat:
El relé està dissenyat per a un muntatge ràpid en carril DIN, amb connexions mitjançant bornes endollables, la qual cosa facilita la instal·lació i el manteniment. La seva carcassa està fabricada amb materials duradors i compta amb un grau de protecció IP20, la qual cosa el fa apte per al seu ús en entorns controlats. A més, pot operar en un rang de temperatures de -20°C a +70°C, la qual cosa assegura la seva fiabilitat en diverses condicions ambientals.

En resum, el relé diferencial Circutor WRU-10 és una solució avançada, flexible i fiable per a la protecció diferencial en instal·lacions elèctriques. La seva capacitat d'ajust, alta immunitat a pertorbacions i característiques de prealarma el converteixen en una opció ideal per garantir la seguretat i la continuïtat del servei en una àmplia gamma d'aplicacions elèctriques.
