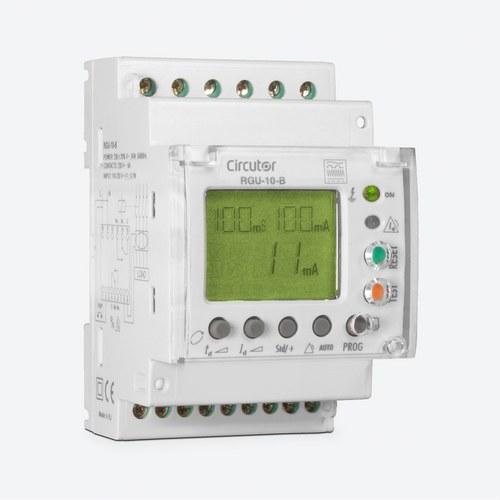

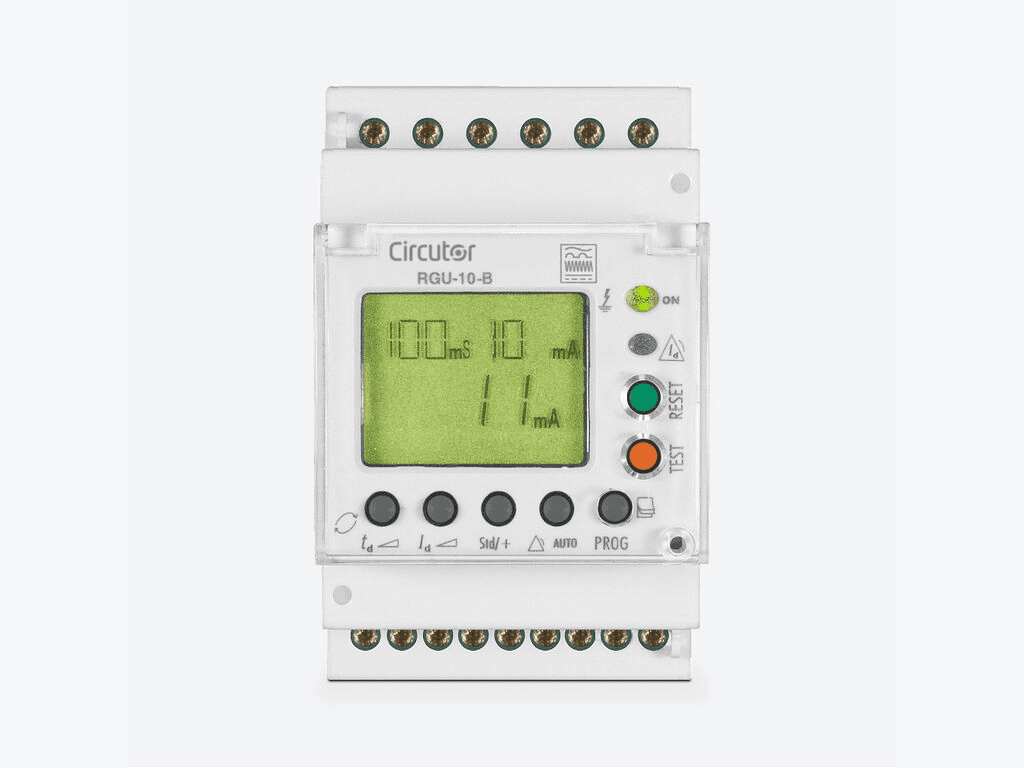

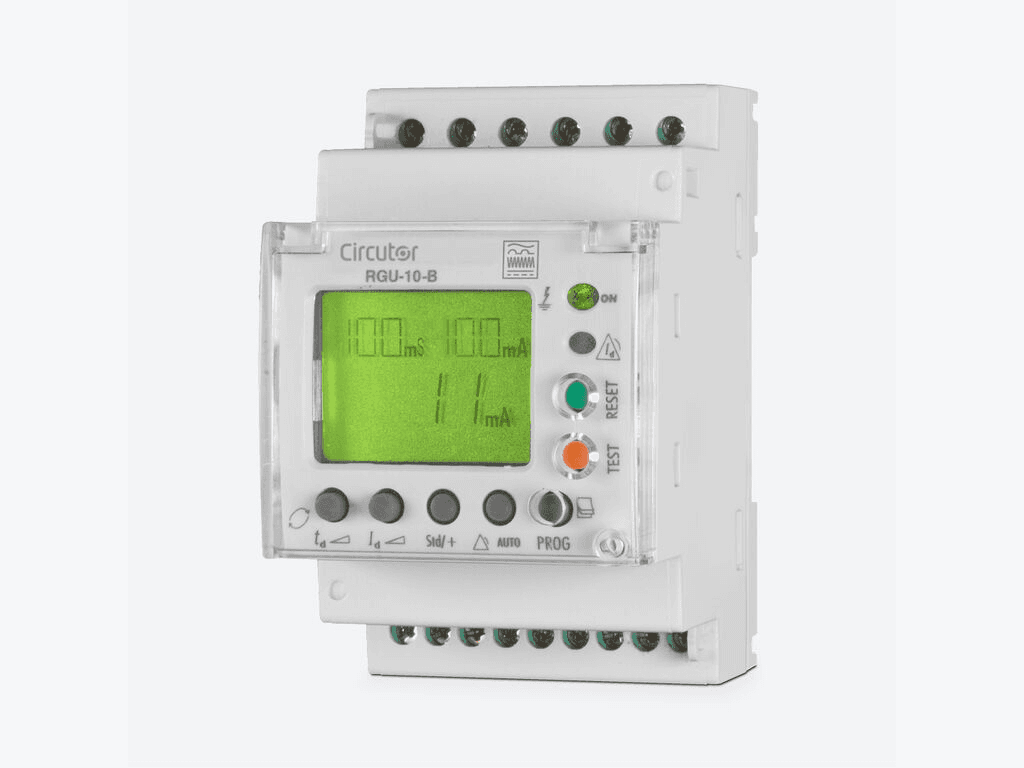

Relé diferencial tipus B Circutor RGU-10B

El relé diferencial tipus B Circutor RGU-10B, referència P11951, és un dispositiu avançat per a la protecció i monitorització de la intensitat de corrent diferencial. Aquest relé està dissenyat per a aplicacions en sistemes elèctrics que requereixen la detecció de corrents diferencials alterns, continus o mixtos, cosa que el converteix en una eina indispensable per garantir la seguretat i la fiabilitat d'instal·lacions elèctriques complexes. És ideal per protegir equips i sistemes sensibles com variadors de velocitat, SAI (Sistemes d'Alimentació Ininterrompuda), instal·lacions fotovoltaiques i sistemes de control de motors.

Protecció diferencial avançada tipus B:
El RGU-10B està dissenyat segons els requisits de la norma IEC 60755 per a relés tipus B, la qual cosa significa que és capaç de detectar corrents de fuga en sistemes de corrent altern (AC), corrent continu (DC) o fins i tot corrents mixtes amb components en ambdues. Aquesta capacitat el fa especialment útil en aplicacions on els corrents de fuga poden tenir diverses característiques, com en sistemes amb variadors de velocitat o instal·lacions fotovoltaiques, on els corrents residuals poden no ser exclusivament alterns.

Compatibilitat amb transformadors de protecció WGC-TB:
El RGU-10B es connecta a través d'un transformador diferencial de la sèrie WGC-TB, cosa que li permet mesurar amb precisió el corrent de fuga en instal·lacions monofàsiques o trifàsiques. Aquesta característica garanteix que el dispositiu pugui adaptar-se fàcilment a diferents configuracions de xarxa, permetent-ne l'ús en una àmplia gamma d'aplicacions elèctriques. El relé és capaç de mesurar corrents diferencials amb una sensibilitat ajustable de 0,1 A a 3 A, cosa que proporciona flexibilitat per adaptar el nivell de protecció als requisits específics de la instal·lació.

Visualització i control mitjançant display LCD:
El RGU-10B incorpora un display LCD retroil·luminat, que permet una visualització clara dels paràmetres de funcionament i de l'estat del sistema de protecció diferencial. El display mostra informació clau, com ara la corrent de fuga instantània, el valor de dispar de la protecció i els estats d'alarma. En cas de dispar, el display canvia a color vermell, proporcionant un senyal visual immediat que ha ocorregut una condició de fuga que requereix atenció.

A més, el dispositiu disposa de dos LEDs que indiquen l'estat del sistema, i es pot configurar fàcilment mitjançant el panell de control, cosa que permet ajustar paràmetres com la sensibilitat de dispar i el temps de retard.

Sortides de relé programables i prealarma:
El RGU-10B disposa de dues sortides de relé programables, una principal i una altra de prealarma, cosa que permet als usuaris programar el relé perquè actuï abans que es produeixi un dispar definitiu, proporcionant un avís primerenc de possibles problemes a la instal·lació. La funció de prealarma és especialment útil per fer manteniments preventius, evitant fallades inesperades i garantint la continuïtat del servei elèctric.

La sortida principal del relé es pot utilitzar per controlar un contactor o activar un sistema de dispar automàtic d'un interruptor, permetent una protecció completa de la instal·lació. A més, el relé compta amb una entrada per a telemando, cosa que facilita el dispar i el rearmament remot, millorant la capacitat de control i automatització en instal·lacions crítiques.

Aplicacions versàtils:
El RGU-10B és ideal per a sistemes d'alimentació ininterrompuda (SAI), variadors de velocitat, instal·lacions fotovoltaiques i control de motors, on els corrents de fuga poden ser complexos i variables. Gràcies a la seva capacitat de detectar fugues en corrent continu (DC) i corrent altern (AC), aquest relé diferencial és perfecte per a instal·lacions que operen en entorns elèctrics amb diverses fonts d'energia, com les que combinen energia solar i xarxes elèctriques convencionals.

Característiques tècniques destacades:

• Tensió d'alimentació: 230 Vca ± 20%, amb un consum de 6 VA, adequat per a instal·lacions estàndard.
• Sensibilitat de dispar (IΔn): Ajustable entre 0,1 A i 3 A, cosa que permet una adaptació precisa als requisits de protecció de cada instal·lació.
• Temps de retard (tΔ): Ajustable entre 0,1 i 10 segons, oferint opcions de protecció ràpida o selectiva segons les necessitats de la instal·lació.
• Capacitat de les sortides de relé: Les sortides de relé suporten fins a 250 Vca i 10 A, amb una capacitat de càrrega de 2500 VA, cosa que assegura que el relé pot controlar una àmplia varietat de dispositius de protecció i desconnexió.

Instal·lació senzilla i durabilitat:
El RGU-10B està dissenyat per a un muntatge senzill en carril DIN, amb una mida compacta de 52.5 x 85 x 67.9 mm, cosa que facilita la seva integració en quadres elèctrics existents. La seva construcció robusta inclou un grau de protecció IP20 als borns i IP41 al frontal, cosa que garanteix la seva durabilitat en entorns controlats.

Normatives i seguretat:
Aquest relé compleix amb les normatives internacionals IEC 60947-2 (M), IEC 62020 i IEC 60755, assegurant que s'ajusta als estàndards més alts de seguretat i fiabilitat en la protecció diferencial. El seu disseny garanteix una operació segura fins a una altitud de 2000 metres, fent-lo apte per a una àmplia gamma d'aplicacions industrials i comercials.

El relé diferencial tipus B Circutor RGU-10B és una solució avançada per a la protecció diferencial en sistemes elèctrics complexos. La seva capacitat per detectar corrents de fuga en sistemes AC i DC, juntament amb les seves característiques de prealarma i sortides programables, el converteixen en una opció ideal per a instal·lacions crítiques que requereixen una protecció fiable i adaptable.
