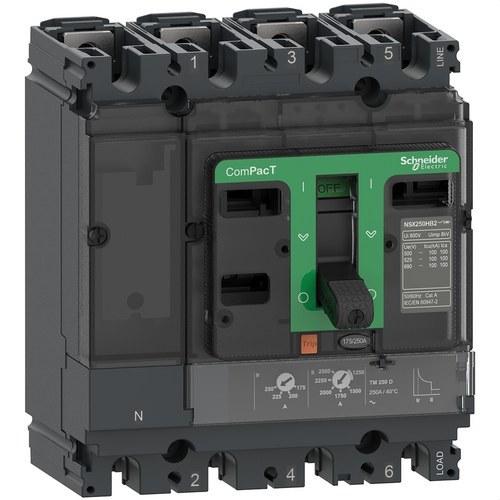

Interruptor automàtic ComPacT NSX250F 36kA AC 4P3R 250A TMD

L’interruptor automàtic Schneider Electric ComPacT NSX250F 36kA AC 4P3R 250A és una solució robusta i eficient per a la protecció de sistemes elèctrics en aplicacions industrials i comercials. Dissenyat amb l’última tecnologia i enfocat en l’optimització de l’espai, aquest interruptor automàtic de 4 pols i 3 relés ofereix un alt rendiment i una instal·lació fàcil, convertint-lo en una opció ideal per a tot tipus d’aplicacions estàndard i específiques que requereixen una protecció fiable.

Aquest model ofereix una capacitat de tall (Icu) de 36kA a 415V AC 50/60 Hz, cosa que el fa adequat per gestionar fallades elèctriques d’alta intensitat, protegint tant els equips com el sistema elèctric de danys. El corrent nominal és de 250A a 40°C, cosa que proporciona una protecció robusta per a instal·lacions que requereixen una càrrega contínua significativa. A més, el seu rang de tensió nominal d’ús arriba fins a 690V AC, oferint una gran versatilitat per a la seva implementació en xarxes d’alimentació de corrent altern (CA) amb freqüències de 50 o 60 Hz.

El ComPacT NSX250F incorpora una unitat de control magnetotèrmica (TMD), que combina protecció tèrmica contra sobrecàrregues ajustable i protecció magnètica fixa contra curtcircuits. Aquesta tecnologia garanteix que el sistema estigui protegit en tot moment, reaccionant ràpidament davant qualsevol anomalia en el subministrament elèctric. La unitat TMD és particularment efectiva en aplicacions on les condicions de càrrega varien, ja que permet un ajust fi de la protecció tèrmica.

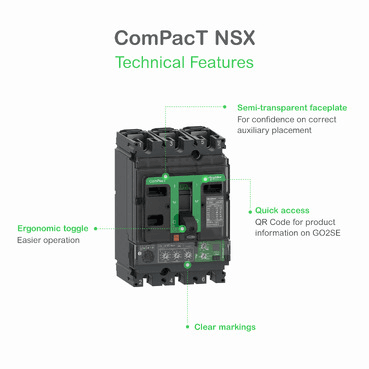

Un dels aspectes més destacats d’aquest interruptor és el seu disseny ergonòmic. Schneider Electric ha implementat una nova placa frontal que facilita l’accés i la instal·lació de l’interruptor, reduint significativament els temps de cablejat, fins a un 40%, cosa que resulta ideal per a fabricants de quadres elèctrics que busquen solucions ràpides i eficients. A més, la palanca ergonòmica permet una operació manual més senzilla i segura de l’interruptor, millorant l’experiència de l’usuari en tasques operatives o de manteniment.

Especificacions tècniques clau:

• Corrent nominal (In): 250A a 40°C, adequada per protegir sistemes de càrrega contínua en diverses aplicacions industrials.
• Capacitat de tall (Icu): 36kA a 380-415V AC, amb nivells de tall addicionals de 85kA a 220/240V AC i fins a 8kA a 660/690V AC, assegurant una protecció completa en diverses condicions de xarxa.
• Tensió nominal d’ús (Ue): 690V AC, compatible amb xarxes de fins a 690V per a aplicacions amb alts requeriments de voltatge.
• Unitat de control: TMD (tèrmic-magnètic), que ofereix una protecció ajustable contra sobrecàrregues (L), curtcircuits instantanis (I) i fallades a terra (G), garantint la seguretat del sistema en tot moment.
• Dimensions compactes: Amb 140 mm d’amplada, 161 mm d’alçada i 86 mm de profunditat, aquest interruptor està dissenyat per optimitzar l’espai dins del quadre elèctric, facilitant la seva integració en instal·lacions ja existents.
• Muntatge: Fix, assegurant estabilitat i una instal·lació segura en quadres elèctrics.

El ComPacT NSX250F no només compleix amb les normatives internacionals més rigoroses, com IEC 60947, CCC i EAC, sinó que també forma part de l’arquitectura EcoStruxure Power de Schneider Electric. Això el converteix en una opció ideal per a empreses que busquen integrar les seves solucions de distribució d’energia en sistemes de gestió digitalitzats, cosa que permet un major control i monitoratge en temps real de les operacions elèctriques.

Beneficis addicionals:

• Tecnologia EcoStruxure Power: Part de la plataforma digital de Schneider Electric, que permet una gestió més eficient de l’energia, facilitant la monitorització i optimització dels sistemes elèctrics en temps real.
• Reducció del temps d’instal·lació: Gràcies al seu disseny ergonòmic i a la seva placa frontal optimitzada, el ComPacT NSX250F permet una instal·lació més ràpida i senzilla, cosa que contribueix a reduir costos i temps d’implementació.
• Ergonomia millorada: La nova palanca ergonòmica i els auxiliars visibles des de l’exterior faciliten l’operació manual de l’interruptor, millorant l’accessibilitat i la seguretat de l’usuari.

Característiques addicionals:

• Protecció ambiental: Compleix amb les especificacions marines, cosa que garanteix un rendiment fiable fins i tot en entorns exigents o aplicacions industrials amb condicions climàtiques adverses.
• Configuració versàtil: Gràcies als seus 4 pols i 3 relés, aquest interruptor és altament configurable per a diferents tipus d’instal·lacions i aplicacions.
