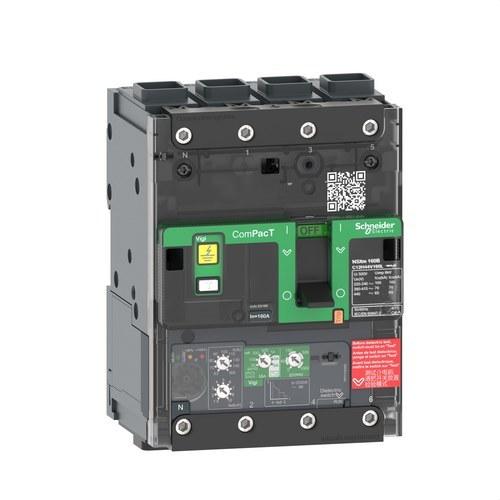

Interruptor automàtic ComPacT NSXm100E 16kA AC 4P 100A Micrologic 4.1 ELINK

El interruptor automàtic ComPacT NSXm100E de Schneider Electric (referència C11E44V100L) és una solució eficient i compacta per protegir instal·lacions elèctriques industrials davant sobrecàrregues, curtcircuits i fugues a terra. Aquest interruptor, amb capacitat per a 100 A i una capacitat de tall de 16 kA a 415 V CA, està dissenyat per oferir un rendiment òptim en diverses aplicacions, ocupant el mínim espai possible i optimitzant tant el muntatge com el cablejat.

Un dels principals avantatges del ComPacT NSXm100E és la seva mida reduïda. Es tracta d’un dels interruptors més petits de la seva categoria, cosa que permet estalviar fins a un 40% d’espai als armaris elèctrics, sense comprometre el rendiment ni la seguretat. Aquesta característica és particularment útil en aplicacions on l’espai és limitat, com en instal·lacions industrials, comercials i d’automatització.

L’interruptor incorpora una unitat de control electrònica Micrologic 4.1, que proporciona funcions avançades de protecció ajustable contra sobrecàrregues, curtcircuits i fugues a terra, assegurant una operació fiable i segura del sistema elèctric. La seva tecnologia LSoIR garanteix una protecció precisa i ràpida davant possibles fallades elèctriques, aportant una major seguretat tant per als equips com per als usuaris.

Característiques clau:

• Nombre de pols: 4P
• Corrent nominal: 100 A a 40 °C
• Tensió nominal d’ús: 440 V AC a 50/60 Hz
• Capacitat de tall màxima:
  • 25 kA a 220-240 V CA
  • 16 kA a 380-415 V CA
  • 10 kA a 440 V CA
  • 8 kA a 500 V CA
• Dimensions: 108 mm (amplada) x 144 mm (alçada) x 80 mm (profunditat)

El disseny del ComPacT NSXm100E ha estat optimitzat per facilitar-ne la instal·lació, permetent reduir fins a un 40% el temps de muntatge i cablejat. Gràcies a la seva tecnologia Everlink, l’interruptor assegura connexions elèctriques duradores i segures, minimitzant el risc que les connexions s’afluixin amb el temps a causa de les vibracions o els canvis de temperatura. Aquesta innovació garanteix un rendiment estable i fiable a llarg termini.

Avantatges clau:

• Estalvi d’espai: El seu disseny compacte permet un estalvi significatiu d’espai als armaris elèctrics, facilitant-ne la integració en sistemes on l’espai és limitat.
• Instal·lació ràpida: Gràcies a la facilitat de muntatge i a la reducció del temps de cablejat, aquest interruptor és ideal per a instal·lacions que requereixen una configuració ràpida i eficient.
• Protecció avançada: La unitat de control Micrologic 4.1 proporciona una protecció ajustable contra sobrecàrregues i curtcircuits, millorant la seguretat operativa del sistema.

El ComPacT NSXm100E està dissenyat per ser muntat en placa o carril DIN, oferint flexibilitat en la instal·lació, i els auxiliars de tipus ressort són visibles des de l’exterior, cosa que facilita el manteniment i la supervisió de l’interruptor sense necessitat de desmuntar-lo.

Compliment normatiu:

Aquest interruptor compleix les principals normatives internacionals, com IEC 60947, i compta amb certificacions CCC i EAC, cosa que garanteix que ha estat dissenyat i provat sota els estàndards més alts de seguretat i rendiment. A més, està certificat per al seu ús en aplicacions marines, fet que el fa adequat per a una varietat d’entorns industrials exigents.

Dades tècniques addicionals:

• Tecnologia de dispar: Electrònic
• Funcions de protecció: Ajustables per a corrent > 0,1 A
• Rang de temperatura d’operació: -25 °C a +70 °C
• Protocol de comunicació: Compatible amb el sistema EcoStruxure de Schneider Electric per facilitar la configuració i la posada en marxa.

Aquest interruptor automàtic s’integra en l’arquitectura EcoStruxure Power de Schneider Electric, cosa que permet seleccionar, configurar i posar en marxa el sistema fàcilment mitjançant el programari de cicle de vida del client EcoStruxure, millorant la productivitat i reduint els temps d’inactivitat a les instal·lacions.

Aplicacions recomanades:

• Sistemes de distribució elèctrica en entorns industrials i comercials
• Instal·lacions que requereixen protecció avançada contra fugues a terra, sobrecàrregues i curtcircuits
• Aplicacions on l’estalvi d’espai i el temps d’instal·lació són crítics
