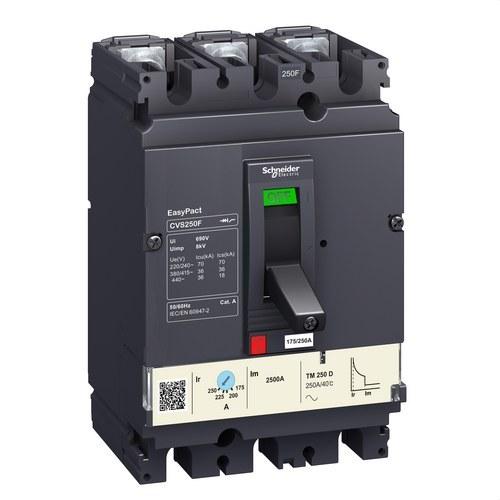

Interruptor automàtic Easypact CVS250F TM250D 3P/3R

El interruptor automàtic Easypact CVS250F TM250D 3P/3R, referència LV525333, de Schneider Electric, està dissenyat per oferir una protecció eficient i fiable en sistemes elèctrics d'edificis petits i mitjans. Aquest interruptor automàtic de la gamma Easypact combina alta qualitat amb un disseny modular i fàcil d'instal·lar, cosa que el converteix en una opció òptima per a aplicacions de protecció i seguretat elèctrica. La seva capacitat de tall, la protecció contra sobrecàrregues i curtcircuits, i la conformitat amb estàndards internacionals el fan una solució segura i econòmica per protegir xarxes de baixa tensió.

Protecció i eficiència en un sol dispositiu

L'Easypact CVS250F està equipat amb una unitat de dispar tèrmica i magnètica (TM-D) de 250 A, que proporciona una protecció completa contra sobrecàrregues i curtcircuits. La protecció tèrmica és regulable, cosa que permet ajustar la sensibilitat de l'interruptor per protegir millor el sistema en funció de les càrregues connectades, mentre que la protecció magnètica és fixa i està dissenyada per respondre instantàniament als curtcircuits, garantint una desconnexió ràpida i segura del sistema.

Capacitat de tall i robustesa

Aquest model compta amb una capacitat de tall (Icu) de 36 kA a 415 V AC 50/60 Hz, cosa que el fa adequat per a una àmplia gamma d'aplicacions industrials i comercials, on és essencial una resposta ràpida davant fallades elèctriques. A més, l'interruptor és capaç de gestionar corrents nominals de fins a 250 A en condicions de 40°C, assegurant que pugui protegir eficaçment sistemes elèctrics grans i complexos.

Disseny modular i fàcil instal·lació

El disseny modular de l'Easypact CVS250F permet una instal·lació i un manteniment fàcils, a més d'una integració ràpida en quadres de distribució. La seva construcció compacta i robusta (dimensions: 105mm x 161mm x 86mm) assegura una adaptació eficient en armaris elèctrics i espais reduïts, optimitzant l'espai disponible en el sistema elèctric.

Aquest dispositiu compleix amb els estàndards internacionals IEC 60947, CCC i EAC, cosa que garanteix la seva qualitat i seguretat, i permet la seva instal·lació en armaris elèctrics amb aïllament de classe II, segons la normativa IEC 60664-1.

Característiques tècniques destacades:

• Corrent nominal (In): 250 A a 40 °C.
• Capacitat de tall (Icu):
  • 36 kA a 415 V AC (50/60 Hz).
  • 70 kA a 220/240 V AC (50/60 Hz).
• Protecció tèrmica i magnètica: Unitat de control TM-D amb protecció tèrmica regulable i protecció magnètica fixa.
• Nombre de pols: 3P, protecció en 3 pols (3R).
• Tensió de funcionament: 440 V AC 50/60 Hz.
• Conformitat amb normatives: IEC 60947, CCC, EAC.

Aplicacions i avantatges

L'Easypact CVS250F és ideal per a la protecció d'edificis petits i mitjans, instal·lacions comercials o industrials que requereixen una solució de protecció eficient i rendible contra sobrecàrregues i curtcircuits. La seva flexibilitat en l'ajust de la protecció tèrmica, juntament amb la capacitat de tall robusta, el fan adequat per a sistemes elèctrics amb alta demanda, aportant una seguretat addicional a l'equip i a les instal·lacions.

La combinació de disseny modular i fàcil instal·lació permet que aquest interruptor s'integri ràpidament en sistemes elèctrics existents o en noves instal·lacions, reduint els temps d'inactivitat i millorant l'eficiència operativa. A més, la conformitat amb les normatives internacionals assegura que compleix amb els estàndards de seguretat elèctrica en una àmplia varietat d'aplicacions.

Dades tècniques

• Gamma: Easypact CVS100...250.
• Nombre de pols: 3 pols (3P).
• Corrent nominal (In): 250 A a 40 °C.
• Capacitat de tall (Icu):
  • 36 kA a 415 V AC (50/60 Hz).
  • 70 kA a 220/240 V AC (50/60 Hz).
• Unitat de control: TM-D (tèrmic-magnètic).
• Dimensions: 105 mm x 161 mm x 86 mm.
• Instal·lació: Apte per a armaris elèctrics amb aïllament classe II.
• Tensió de funcionament: 440 V AC (50/60 Hz).
• Certificacions: IEC 60947, CCC, EAC.

Instal·lació i manteniment

L'Easypact CVS250F està dissenyat per a una instal·lació fàcil i ràpida, amb un sistema modular que permet integrar-se eficientment en qualsevol sistema de protecció elèctrica. Es recomana la seva instal·lació en armaris elèctrics amb aïllament de classe II per garantir la seguretat.

El manteniment és mínim a causa de l'alta durabilitat dels materials utilitzats, i el seu disseny modular facilita l'accés a components clau en cas que sigui necessari substituir-los o actualitzar-los.

Avantatges destacats:

• Alta capacitat de tall: Protecció fiable contra sobrecàrregues i curtcircuits amb una capacitat de tall de fins a 36 kA a 415 V AC.
• Protecció completa: La combinació de protecció tèrmica i magnètica assegura una resposta ràpida i eficaç en cas de fallades elèctriques.
• Fàcil instal·lació: El seu disseny modular permet una instal·lació ràpida i flexible en armaris elèctrics.
• Compliment d'estàndards internacionals: Assegura qualitat i seguretat en tot tipus d'instal·lacions, complint amb IEC 60947 i altres normatives.

Aplicacions

L'interruptor automàtic Easypact CVS250F és ideal per protegir sistemes elèctrics en edificis comercials, petits i mitjans, així com en instal·lacions industrials que requereixen un nivell de protecció avançat contra sobrecàrregues i curtcircuits. És adequat per a aplicacions en quadres de distribució i sistemes elèctrics de baixa tensió que demanen alta fiabilitat i seguretat.
