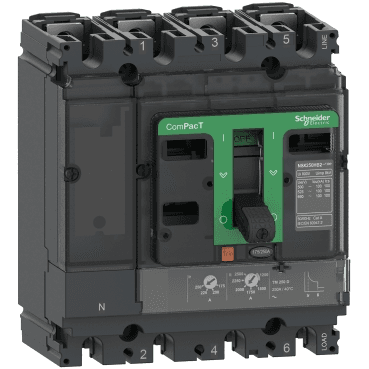

Interruptor automàtic ComPacT NSX100F 36kA AC 4P4R 80A TMD

L’interruptor automàtic ComPacT NSX100F 4P4R 80 A de Schneider Electric és una solució avançada dissenyada per protegir sistemes elèctrics industrials i comercials. Aquest interruptor de 4 pols (3 fases més neutre) està equipat amb una unitat de control magnetotèrmica (TMD) que ofereix una protecció ajustable contra sobrecàrregues tèrmiques i curtcircuits magnètics. Gràcies a la seva capacitat de tall de 36 kA a 415 VCA, garanteix la seguretat en instal·lacions elèctriques sotmeses a grans demandes d’energia, evitant danys en equips i circuits.

Aquest interruptor automàtic ha estat optimitzat per reduir el temps d’instal·lació, amb un disseny ergonòmic que facilita el cablejat i una palanca millorada per a una operació manual més fàcil. El seu disseny compacte, amb dimensions de 140 mm d’amplada, 161 mm d’alçada i 86 mm de profunditat, el fa ideal per a aplicacions que requereixen optimització de l’espai sense sacrificar la seguretat o el rendiment.

Característiques clau:

• Corrent nominal: 80 A
• Capacitat de tall:
  • 36 kA a 380/415 VCA
  • 85 kA a 220/240 VCA
  • 25 kA a 500 VCA
• Protecció:
  • Tèrmica (ajustable entre 0,7 i 1 x In)
  • Magnètica (ajust fix a 640 A)
• Nombre de pols: 4 (amb protecció a les 4 fases)

El ComPacT NSX100F incorpora tecnologia termo-magnètica per protegir contra sobrecàrregues prolongades i curtcircuits. La protecció tèrmica és ajustable, cosa que permet als usuaris personalitzar el llindar de protecció en funció de les característiques de la seva instal·lació. El dispar per curtcircuit està fixat en 640 A, garantint una resposta ràpida i eficient en situacions d’emergència.

Aquest model està dissenyat per ser instal·lat de manera fixa en una placa posterior, amb opcions de muntatge tant en posició horitzontal com vertical, cosa que el fa extremadament versàtil per a diferents configuracions de quadre elèctric. A més, la connexió es realitza des de la part frontal per facilitar l’accés i el manteniment.

Dades tècniques clau:

• Tensió nominal de funcionament (Ue): Fins a 690 VCA
• Tensió d’aïllament (Ui): 800 VCA
• Resistència a pics de tensió (Uimp): 8 kV
• Durabilitat mecànica: 50.000 cicles
• Durabilitat elèctrica:
  • 50.000 cicles a 440 V
  • 30.000 cicles a 440 V sota càrrega
  • 20.000 cicles a 690 V sota mitja càrrega
• Protecció contra sobrecàrregues: Ajustable entre 0,7 i 1 x In
• Protecció contra curtcircuits: Fixa a 640 A
• Pes: 2,4 kg

Aquest interruptor automàtic també ofereix compatibilitat amb accessoris opcionals i permet l’addició de fins a 5 ranures per a auxiliars elèctrics, cosa que augmenta la seva flexibilitat i el converteix en una opció altament personalitzable per a diferents aplicacions. Els accessoris permeten monitoritzar l’estat de l’interruptor i fer ajustos de manera remota, augmentant l’eficiència operativa i la seguretat.

Característiques addicionals:

• Ergonomia millorada: La nova palanca d’operació manual ofereix un control més suau i fàcil, millorant la usabilitat de l’interruptor en entorns d’alt ús.
• Instal·lació ràpida: El disseny compacte i l’accés frontal per a les connexions permeten una instal·lació més ràpida i redueixen el temps de manteniment.
• Tecnologia avançada de seguretat: Amb una capacitat de suportar fins a 8 kV de pics de tensió, l’interruptor està preparat per operar de manera fiable en entorns industrials exigents.
• Optimització de l’espai: La mida compacta d’aquest interruptor automàtic permet la seva instal·lació en quadres elèctrics que requereixin una alta densitat de components, maximitzant l’ús de l’espai disponible.

Aplicacions típiques:

El ComPacT NSX100F és ideal per al seu ús en instal·lacions industrials i comercials, com fàbriques, centres de dades i edificis d’oficines, on es requereix una protecció fiable contra sobrecàrregues i curtcircuits. Gràcies a la seva capacitat de tall de 36 kA a 415 VCA i el seu disseny robust, aquest interruptor automàtic pot gestionar amb seguretat circuits d’alta demanda sense comprometre la integritat del sistema.
