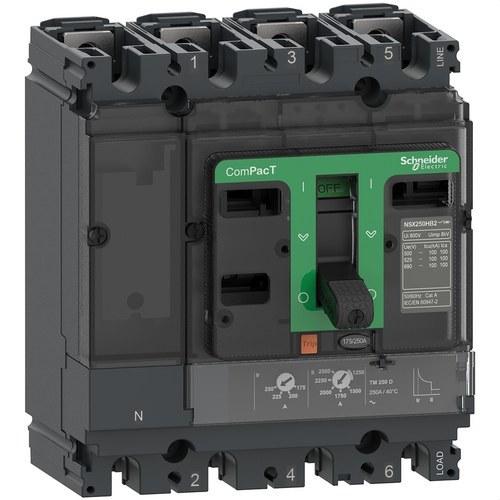

Interruptor automàtic ComPacT NSX250F 36kA AC 4P4R 250A TMD

L’interruptor automàtic Schneider Electric ComPacT NSX250F 36kA AC 4P4R 250A TMD és una solució robusta i altament eficient dissenyada per proporcionar protecció fiable en sistemes elèctrics industrials i comercials. Aquest model, part de la gamma ComPacT de Schneider Electric, està optimitzat per a aplicacions estàndard que requereixen un alt nivell de seguretat i eficiència, amb una capacitat de tall de 36kA a 415V AC. Gràcies al seu disseny compacte i la seva tecnologia avançada, és ideal per garantir la seguretat dels sistemes elèctrics, protegint-los contra sobrecàrregues i curtcircuits.

L’interruptor ComPacT NSX250F està equipat amb una unitat de control magnetotèrmica (TMD) que ofereix una protecció tèrmica ajustable contra sobrecàrregues i una protecció magnètica fixa contra curtcircuits. Aquesta combinació garanteix que el sistema estigui protegit de manera efectiva en tot moment. La unitat de control TMD és especialment útil en aplicacions que requereixen un ajust dinàmic de la protecció en funció de les condicions de càrrega, proporcionant un nivell de flexibilitat que millora la seguretat i l’eficiència operativa.

Aquest model compta amb 4 pols i 4 relés, cosa que el converteix en una opció versàtil per a xarxes trifàsiques, on també cal protegir el neutre. Les seves dimensions compactes (140 mm d’amplada, 161 mm d’alçada i 86 mm de profunditat) permeten una fàcil instal·lació en quadres elèctrics amb espai limitat, optimitzant l’ús de l’espai disponible. A més, el disseny ergonòmic de la placa frontal i la nova palanca manual permeten una instal·lació més ràpida i eficient, reduint els temps de muntatge fins a un 40%, cosa especialment beneficiosa per als fabricants de quadres i tècnics d’instal·lació.

El ComPacT NSX250F és compatible amb xarxes de fins a 690V AC a 50/60 Hz, cosa que li permet adaptar-se a una àmplia gamma d’aplicacions elèctriques. La seva capacitat de seccionament i la tecnologia de protecció LIG (sobrecàrrega tèrmica, curtcircuit magnètic i instantani) garanteixen una protecció completa davant qualsevol eventualitat, millorant la seguretat del sistema elèctric i assegurant-ne el funcionament continu.

Especificacions tècniques clau:

• Capacitat de tall (Icu): 36kA a 415V AC, amb capacitat addicional de 50kA a 220/240V AC i fins a 20kA a 690V AC, proporcionant una protecció eficaç davant fallades elèctriques.
• Corrent nominal (In): 250A a 40°C, adequat per a aplicacions amb càrregues elèctriques elevades.
• Tensió nominal d’ús (Ue): 690V AC a 50/60 Hz, ideal per a xarxes elèctriques d’alt voltatge.
• Unitat de control TMD (tèrmic-magnètic): Proporciona una protecció ajustable contra sobrecàrregues i una protecció fixa contra curtcircuits, garantint una operació segura i fiable.
• Dimensions compactes: 140 mm d’amplada, 161 mm d’alçada i 86 mm de profunditat, cosa que en facilita la instal·lació en quadres elèctrics amb espai limitat.
• Muntatge fix: Assegura una instal·lació estable i duradora en sistemes de distribució elèctrica.

El ComPacT NSX250F compleix amb les normatives internacionals més exigents, com IEC 60947, CCC i EAC, cosa que garanteix la seva qualitat i fiabilitat en aplicacions globals. A més, aquest interruptor forma part de l’arquitectura EcoStruxure Power de Schneider Electric, cosa que facilita la seva integració en sistemes de gestió energètica digitalitzats, permetent una major visibilitat i control sobre el rendiment del sistema elèctric.

Característiques addicionals:

• Disseny ergonòmic: La nova palanca ergonòmica facilita el maneig manual de l’interruptor, millorant l’accessibilitat i la seguretat durant la seva operació.
• Compatibilitat amb accessoris opcionals: El ComPacT NSX250F es pot integrar amb una varietat d’accessoris opcionals, cosa que permet personalitzar la seva instal·lació i operació segons les necessitats específiques de cada projecte.
• Certificacions internacionals: Compleix amb normatives com IEC 60947, CCC, EAC i especificacions marines, cosa que assegura el seu ús en entorns industrials i comercials exigents.

Beneficis clau:

• Reducció del temps d’instal·lació: Gràcies al seu disseny optimitzat i la nova palanca ergonòmica, el ComPacT NSX250F redueix significativament els temps de muntatge, millorant l’eficiència i reduint els costos operatius.
• Protecció avançada: La combinació de protecció tèrmica ajustable i protecció magnètica fixa garanteix una protecció eficaç contra sobrecàrregues i curtcircuits, proporcionant seguretat en tot moment.
• Facilitat de manteniment: El seu disseny compacte i els auxiliars visibles des de l’exterior faciliten el manteniment i l’optimització del sistema, reduint el temps d’inactivitat.

L’interruptor automàtic Schneider Electric ComPacT NSX250F 36kA AC 4P4R 250A TMD és una solució fiable, eficient i fàcil d’instal·lar, ideal per protegir sistemes elèctrics en aplicacions estàndard i industrials. La seva combinació de disseny ergonòmic, capacitat de protecció avançada i facilitat d’instal·lació el converteixen en una eina essencial per garantir la seguretat i el rendiment òptim dels sistemes elèctrics.
