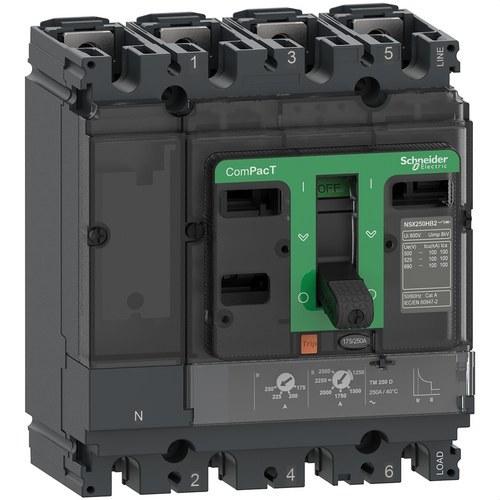

Interruptor automàtic ComPacT NSX250N 50kA AC 4P4R 250A TMD

L’interruptor automàtic Schneider Electric ComPacT NSX250N 50kA AC 4P4R 250A és una solució de protecció elèctrica robusta i altament eficient, dissenyada per complir amb les necessitats d’una àmplia gamma d’aplicacions industrials i comercials. Amb la seva capacitat de tall de 50kA a 415V AC i un disseny de 4 pols i 4 relés, aquest interruptor està preparat per oferir una protecció fiable en sistemes elèctrics complexos i exigents.

Aquest model ha estat dissenyat per optimitzar tant l’espai com el poder de tall, fet que el converteix en una opció ideal per a instal·lacions on l’eficiència i la seguretat són primordials. Amb un corrent nominal de 250A a 40°C, el ComPacT NSX250N està preparat per gestionar càrregues elèctriques elevades de manera contínua, garantint la seguretat i l’estabilitat del sistema en tot moment.

L’interruptor automàtic ComPacT NSX250N incorpora una unitat de control magnetotèrmica (TMD), que combina protecció tèrmica contra sobrecàrregues regulable i protecció magnètica fixa contra curtcircuits. Això assegura que el sistema elèctric estigui protegit tant en condicions normals de funcionament com en situacions de fallada, reaccionant de manera ràpida i precisa davant qualsevol sobrecàrrega o curtcircuit. Aquesta unitat de control és especialment efectiva en entorns on les condicions de càrrega són variables, ja que permet un ajust fi de la protecció tèrmica per adaptar-se a les necessitats específiques del sistema.

Aquest interruptor automàtic de 4 pols ofereix una protecció completa en instal·lacions elèctriques trifàsiques, proporcionant una protecció addicional per al neutre, cosa que és fonamental en aplicacions on l’equilibri de les fases és crucial per a la seguretat i el rendiment del sistema. A més, el seu disseny compacte (140 mm x 161 mm x 86 mm) permet una instal·lació eficient en quadres elèctrics on l’espai és limitat, sense comprometre la capacitat de protecció.

Especificacions tècniques clau:

• Capacitat de tall (Icu): 50kA a 415V AC, amb capacitat de tall addicional en diferents nivells de tensió: 85kA a 220/240V AC i fins a 8kA a 660/690V AC, cosa que garanteix una protecció versàtil i efectiva en diverses aplicacions elèctriques.
• Corrent nominal (In): 250A a 40°C, proporcionant una protecció robusta per a sistemes de càrrega contínua.
• Tensió nominal d’ús (Ue): 690V AC, adequat per a sistemes elèctrics d’alta tensió.
• Unitat de control TMD: La tecnologia tèrmico-magnètica ofereix protecció ajustable contra sobrecàrregues i curtcircuits, assegurant una resposta ràpida davant fallades elèctriques.
• Muntatge: Fix, cosa que assegura una instal·lació segura i estable en quadres elèctrics industrials i comercials.

El ComPacT NSX250N també compleix amb les normes internacionals IEC 60947, CCC i EAC, assegurant la seva qualitat i conformitat amb els estàndards globals de seguretat i rendiment. A més, forma part de l’arquitectura EcoStruxure Power de Schneider Electric, cosa que facilita la seva integració en sistemes de gestió digitalitzats, permetent un control més eficient de l’energia i l’optimització del rendiment del sistema elèctric.

Característiques addicionals:

• Protecció completa de 4 pols i 4 relés (4P4R): Aquest disseny proporciona protecció no només per a les tres fases de corrent altern, sinó també per al neutre, cosa que és essencial en sistemes trifàsics on l’equilibri entre fases és crucial.
• Compliment de normatives: Certificat segons IEC 60947 i especificacions marines, cosa que el fa adequat per a aplicacions en una varietat d’entorns, incloent-hi instal·lacions marítimes i entorns industrials rigorosos.

Beneficis clau:

• Alta capacitat de tall: La seva capacitat de tall de 50kA a 415V AC el fa ideal per protegir instal·lacions amb una alta demanda de potència i possibles riscos de curtcircuits.
• Disseny compacte i eficient: L’interruptor ha estat dissenyat per ocupar un espai reduït al quadre elèctric, facilitant la seva integració en infraestructures ja existents sense comprometre la capacitat de protecció.
• Integració en sistemes de gestió d’energia: Com a part de l’arquitectura EcoStruxure Power, el ComPacT NSX250N permet una gestió digitalitzada de l’energia, facilitant el monitoratge i l’optimització en temps real dels sistemes elèctrics.

Aquest model també compta amb accessoris opcionals, cosa que el fa altament configurable per a aplicacions específiques que requereixen solucions personalitzades. Els fabricants de quadres elèctrics també es beneficien del seu disseny ergonòmic, que facilita el cablejat i redueix els temps d’instal·lació.

L’interruptor automàtic Schneider Electric ComPacT NSX250N 50kA 4P4R 250A és una solució robusta i versàtil per a la protecció de sistemes elèctrics en una àmplia gamma d’aplicacions. Amb la seva elevada capacitat de tall, el seu disseny compacte i la seva unitat de control tèrmico-magnètica, garanteix la seguretat i el rendiment òptim de les instal·lacions elèctriques, proporcionant una protecció fiable tant en condicions normals de funcionament com davant fallades o curtcircuits.
