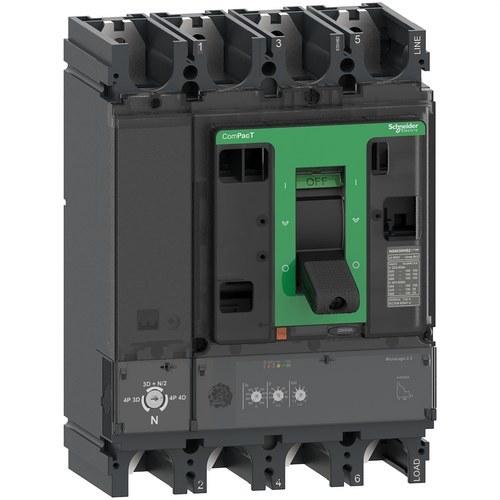

Interruptor automàtic ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 2.3

L’interruptor automàtic Schneider Electric ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 2.3 és una solució robusta i altament eficient dissenyada per oferir protecció elèctrica en aplicacions industrials i comercials. Aquest model de la gamma ComPacT optimitza l’espai i facilita la instal·lació, proporcionant una protecció fiable i duradora per a instal·lacions elèctriques amb demandes elevades. Amb una capacitat de tall de 50kA a 415V AC, el ComPacT NSX400N garanteix la seguretat i la continuïtat dels sistemes elèctrics en situacions crítiques.

Aquest interruptor automàtic de 4 pols (4P4R) està equipat amb una unitat de control electrònica Micrologic 2.3, que ofereix funcions avançades de protecció ajustable. La unitat de control permet configuracions personalitzades, com ara l’ajust del retard de sobrecàrrega (L), el curtcircuit amb retard curt (S) i la protecció instantània (I), assegurant que el sistema elèctric estigui protegit en tot moment davant possibles fallades o sobrecàrregues. Això el converteix en una solució flexible i adaptable per a una àmplia gamma d’aplicacions.

El disseny compacte del ComPacT NSX400N (185 mm x 255 mm x 110 mm) permet la seva instal·lació eficient en quadres elèctrics on l’espai és limitat. El seu disseny tipus llibre optimitza l’espai als armaris elèctrics, permetent una integració perfecta en sistemes de control existents. A més, compleix amb les normatives internacionals més exigents, incloent-hi IEC 60947, CCC i EAC, cosa que garanteix la seva fiabilitat i el compliment dels estàndards de seguretat.

Especificacions tècniques clau:

• Corrent nominal (In): 400A a 40°C, adequat per a aplicacions que requereixen una protecció robusta en sistemes elèctrics amb càrregues elevades.
• Capacitat de tall (Icu): 50kA a 415V AC, amb capacitats addicionals de fins a 85kA a 220/240V AC i 10kA a 690V AC, cosa que garanteix protecció davant fallades elèctriques greus en una varietat de xarxes.
• Tensió nominal d’ús (Ue): 690V AC 50/60 Hz, adequat per a xarxes de corrent altern d’alta tensió.
• Unitat de control Micrologic 2.3: Proporciona protecció ajustable contra sobrecàrregues i curtcircuits, millorant la capacitat de resposta i la seguretat del sistema.
• Dimensions compactes: Amb 185 mm d’amplada, 255 mm d’alçada i 110 mm de profunditat, el seu disseny facilita la instal·lació en espais reduïts sense comprometre la capacitat de protecció.
• Muntatge fix: Proporciona estabilitat i una instal·lació segura en quadres elèctrics d’alta demanda.

Un dels principals avantatges del ComPacT NSX400N és el seu disseny ergonòmic, que redueix fins a un 40% el temps d’instal·lació i cablejat, cosa que es tradueix en una millora significativa de l’eficiència per als fabricants de quadres elèctrics. A més, la seva nova palanca ergonòmica facilita la manipulació manual, fent que les operacions siguin més segures i fàcils de dur a terme.

Característiques addicionals:

• Disseny ecològic: Aquest interruptor automàtic forma part de la signatura ecològica de Schneider Electric, cosa que garanteix que la seva fabricació i funcionament s’alineen amb les millors pràctiques mediambientals.
• Protecció avançada: La unitat de control Micrologic 2.3 ofereix funcions de protecció LSoI, que inclouen sobrecàrrega amb retard llarg, curtcircuit amb retard curt i protecció instantània, proporcionant una protecció total i ajustable.
• Certificacions internacionals: Compleix amb normatives internacionals com IEC 60947, CCC, EAC i especificacions marines, cosa que garanteix el seu ús en entorns industrials i comercials exigents.

El ComPacT NSX400N també forma part de l’arquitectura EcoStruxure Power de Schneider Electric, cosa que permet la seva integració en sistemes de gestió d’energia digitalitzats. Aquesta plataforma facilita la monitorització i l’optimització en temps real del rendiment del sistema elèctric, millorant l’eficiència operativa i reduint els costos de manteniment i operació.

Beneficis clau:

• Instal·lació ràpida i senzilla: Gràcies al seu disseny ergonòmic i a la reducció del temps de cablejat, aquest interruptor automàtic permet una instal·lació més eficient i menys costosa.
• Protecció completa: La unitat de control Micrologic 2.3 garanteix una protecció ajustable i completa, oferint seguretat en tot moment davant sobrecàrregues, curtcircuits i altres fallades elèctriques.
• Disseny compacte i eficient: La seva mida reduïda permet optimitzar l’espai als quadres elèctrics, sense sacrificar la capacitat de protecció.

L’interruptor automàtic Schneider Electric ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 2.3 és una solució ideal per protegir sistemes elèctrics en entorns industrials i comercials d’alta demanda. La seva combinació de disseny compacte, facilitat d’instal·lació i protecció avançada el converteixen en una eina essencial per garantir la seguretat, la continuïtat i l’eficiència de les instal·lacions elèctriques més crítiques.
