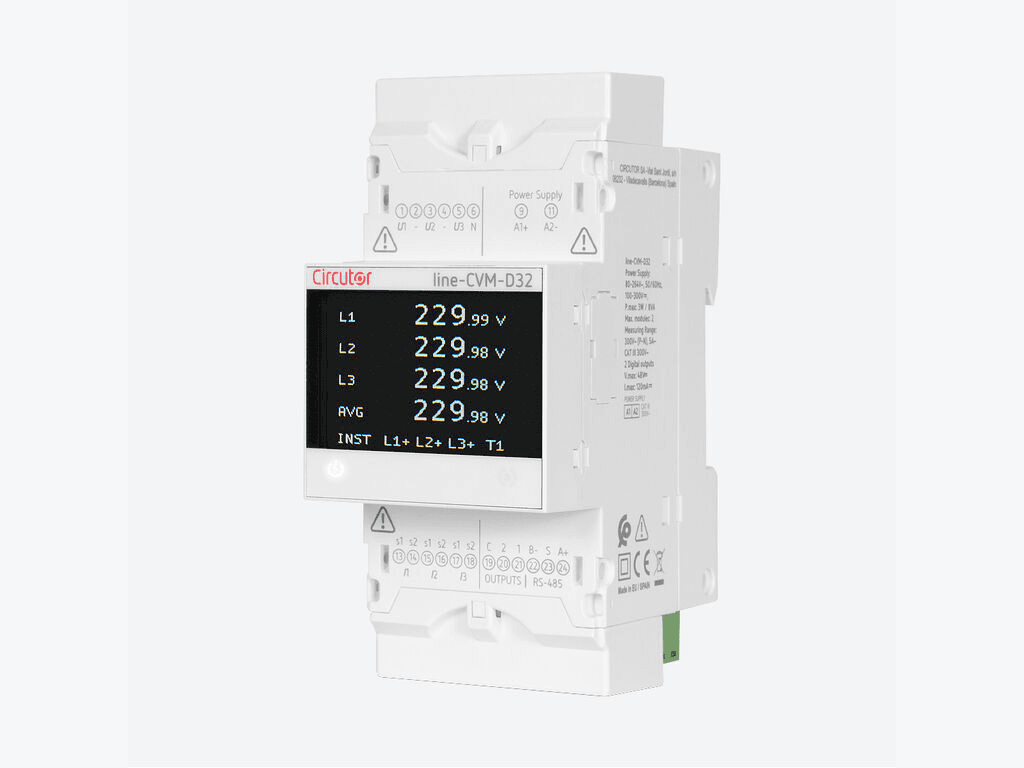

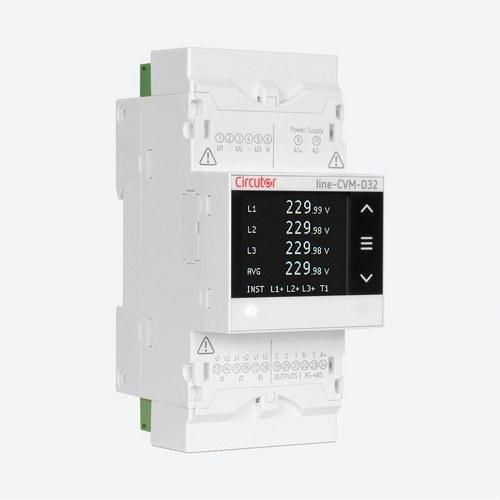

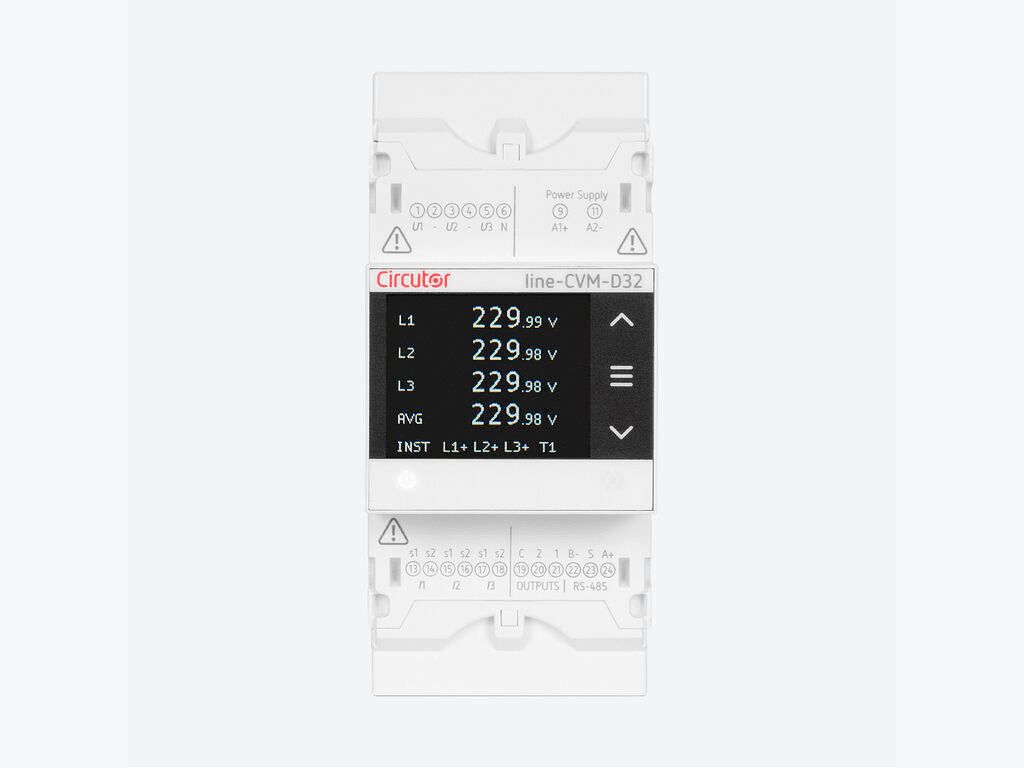

Analitzador de xarxes Circutor Sistema Line-CVM-D32

L’analitzador de xarxes Circutor Line-CVM-D32, amb codi M58100, és un equip versàtil i avançat dissenyat per al monitoratge i l’anàlisi en temps real dels paràmetres elèctrics en sistemes monofàsics, bifàsics (amb o sense neutre) i trifàsics, tant equilibrats com desequilibrats. Aquest dispositiu ofereix una visió detallada i precisa dels paràmetres elèctrics fonamentals, incloent-hi la mesura d’harmònics fins al 40è, cosa que el converteix en una eina indispensable per a la gestió eficient de l’energia en instal·lacions de baixa i mitjana tensió.

Disseny compacte i muntatge en carril DIN:
El Line-CVM-D32 està dissenyat per al seu muntatge en carril DIN, amb un format compacte de 52.5 x 118 x 70 mm, cosa que facilita la seva integració en quadres de distribució on l’espai és limitat. Malgrat la seva mida reduïda, aquest analitzador és capaç de fer un monitoratge complet i detallat de les variables elèctriques, incloent-hi tensió, corrent, potència activa i reactiva, freqüència, energia consumida, energia generada i més. La seva instal·lació és senzilla, cosa que permet una implementació ràpida en qualsevol tipus de sistema elèctric.

Mesura precisa i versàtil:
El Line-CVM-D32 està equipat amb tres entrades de corrent que permeten la mesura mitjançant transformadors de corrent /5 A, /1 A o /250 mA, cosa que li atorga una gran flexibilitat per adaptar-se a diferents tipus d’instal·lacions elèctriques. Les mesures de corrent i tensió es fan en valor eficaç veritable (True RMS), assegurant una precisió òptima fins i tot en sistemes elèctrics que no són perfectament sinusoidals. A més, és capaç de mesurar l’energia en quatre quadrants, la qual cosa significa que pot monitorar tant el consum com la generació d’energia, ideal per a aplicacions en sistemes d’autoconsum amb fonts renovables.

Comunicació avançada i modularitat:
Aquest analitzador disposa de comunicacions mitjançant el protocol Modbus/RTU a través d’un port RS-485, cosa que permet la seva integració en sistemes de gestió energètica i la connexió a plataformes de monitoratge centralitzat. A més, el Line-CVM-D32 és modular i ampliable, cosa que significa que es poden afegir mòduls d’expansió per incrementar-ne les funcionalitats, com ara entrades i sortides addicionals (transistors, relés o analògiques), i la possibilitat de convertir qualsevol paràmetre elèctric mesurat en senyals analògics. Això ofereix una enorme flexibilitat i capacitat d’adaptació a les necessitats específiques de cada instal·lació.

L’equip compta amb dues sortides de transistor optoacoblades, totalment configurables, que permeten la generació d’impulsos per al monitoratge de l’energia activa o reactiva, i poden actuar com a alarmes programables sobre qualsevol paràmetre elèctric amb retard en la connexió o desconnexió. Aquestes característiques el fan ideal per a aplicacions en què cal fer un control precís del consum i la qualitat de l’energia.

Aplicacions avançades:
El Line-CVM-D32 és ideal per al seu ús en quadres de distribució i escomeses on calgui un analitzador amb muntatge en carril DIN. La seva capacitat per mesurar harmònics fins al 40è el converteix en una eina essencial per a la supervisió de la qualitat de l’energia, permetent la identificació de distorsions harmòniques que poden afectar negativament el rendiment dels equips elèctrics. A més, és capaç de registrar esdeveniments de qualitat de subministrament, com ara sobretensions, sots i interrupcions, cosa que ofereix una visió completa de l’estat de la xarxa elèctrica.

Característiques tècniques destacades:

• Tensió nominal: 300 V F-N / 520 V F-F, amb una impedància d’entrada d’1 MΩ, assegurant mesures precises en xarxes trifàsiques.
• Precisió de mesura de corrent i tensió: Classe 0.2%, cosa que garanteix una alta exactitud en la mesura dels paràmetres elèctrics, fins i tot en xarxes desequilibrades.
• Mesura d’energia activa (kWh): Classe 0.5S per a transformadors de corrent de /5 A, assegurant la correcta facturació del consum energètic.
• Pantalla TFT de 1.77", que facilita la visualització clara de les dades, complementada amb 2 LED indicadors d’estat.

Instal·lació i durabilitat:
Aquest analitzador està dissenyat per a una instal·lació simple en carril DIN segons la norma IEC 60715, cosa que garanteix la seva compatibilitat amb una àmplia varietat de quadres elèctrics. Està fabricat amb un envoltant de plàstic V0 autoextingible, cosa que garanteix la seva resistència davant possibles incendis. A més, compta amb un grau de protecció IP30 i IP40 al frontal, adequat per al seu ús en interiors.

El Line-CVM-D32 té una temperatura d’operació que varia entre -10°C i +50°C, i pot suportar una humitat relativa de fins al 95% sense condensació, cosa que el fa apte per al seu ús en una varietat d’entorns industrials i comercials.

L’analitzador de xarxes Circutor Line-CVM-D32 és una solució completa per al monitoratge de xarxes elèctriques, proporcionant una eina precisa i flexible per a la gestió i el control energètic en instal·lacions on l’espai és limitat.
