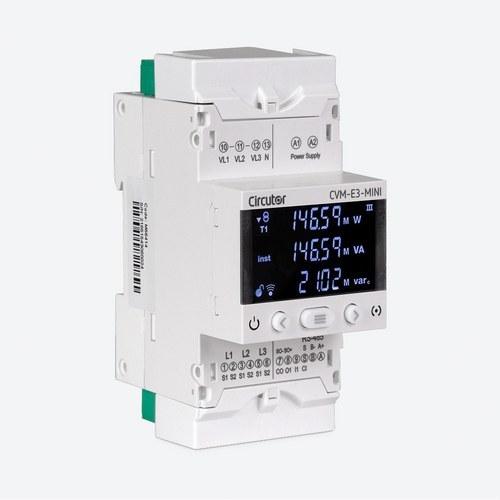

Analitzador de xarxes trifàsic Circutor CVM-E3-MINI-ITF-485-IC

El analitzador de xarxes trifàsic Circutor CVM-E3-MINI-ITF-485-IC (codi M56414) és una solució compacta i eficient dissenyada per a la monitorització i anàlisi de sistemes elèctrics trifàsics, tant equilibrats com desequilibrats. Aquest dispositiu està especialment indicat per a la seva instal·lació en carrils DIN, ocupant només tres mòduls, cosa que el fa ideal per a espais reduïts en quadres elèctrics.

Mesura precisa i completa: El CVM-E3-MINI-ITF-485-IC permet la mesura d’una àmplia gamma de paràmetres elèctrics, incloses tensions, corrents, potències i energies. És capaç de treballar amb corrents d’entrada de 5 A o 1 A, cosa que el fa versàtil per a diferents tipus de sistemes elèctrics. A més, ofereix la capacitat de mesurar harmònics fins al 31è, cosa que permet una anàlisi profunda de la qualitat de l’energia.

Muntatge compacte i versàtil: El dispositiu ha estat dissenyat per a muntatge en carril DIN, amb una mida compacta de 52.5 x 118 x 74 mm, cosa que permet la seva fàcil instal·lació en quadres elèctrics de mida reduïda. També és compatible amb muntatge en panell utilitzant un adaptador frontal de 72 x 72 mm. La seva envoltant està fabricada en plàstic V0 autoextingible, assegurant una alta resistència i seguretat en entorns elèctrics.

Comunicacions i control remot: Aquest analitzador de xarxes inclou una interfície de comunicació RS-485 que suporta els protocols Modbus/RTU i BACnet, cosa que facilita la seva integració en sistemes de gestió i control d’energia. Això permet als usuaris monitorar i controlar remotament els paràmetres elèctrics de manera eficient. El dispositiu compta amb una sortida de transistor programable i una entrada digital, que es pot utilitzar per a la selecció de tarifes o per detectar estats lògics del sistema.

Alta precisió i fiabilitat: El CVM-E3-MINI-ITF-485-IC ofereix una alta precisió en la mesura de tensió, corrent i potència activa, amb un marge d’error de només 0,5% ± 1 dígit, cosa que assegura dades fiables per a una anàlisi precisa de la xarxa elèctrica. A més, la seva tecnologia ITF (protecció d’aïllament galvànic) proporciona seguretat addicional en la mesura i comunicació, protegint el dispositiu contra interferències elèctriques.

Especificacions tècniques:

• Protocol de comunicació: Modbus/RTU i BACnet.
• Corrent d’entrada: 5 A o 1 A.
• Tensió d’alimentació: 207-253 Vca.
• Mesura d’harmònics: Fins al 31è.
• Sortida de transistor: 1 sortida programable.
• Entrades digitals: 1 entrada per a selecció de tarifa o estats lògics.
• Precisió: 0.5% ± 1 dígit en tensió i corrent.
• Mida: 52.5 x 118 x 74 mm.
• Grau de protecció: IP 30 (frontal IP 40).
• Normatives: IEC 61010-1, IEC 61010-2-030, IEC 61326-1, IEC 61557-12.

Avantatges del sistema:

• Compacte i fàcil d’instal·lar en carrils DIN, ideal per a quadres elèctrics amb espai limitat.
• Mesura de paràmetres trifàsics i harmònics fins al 31è, cosa que permet una anàlisi completa de la qualitat de l’energia.
• Interfície de comunicació Modbus/RTU i BACnet, cosa que facilita la seva integració en sistemes de gestió energètica.
• Tecnologia ITF per a protecció d’aïllament galvànic, que assegura una operació segura i estable en qualsevol entorn elèctric.

El analitzador de xarxes trifàsic Circutor CVM-E3-MINI-ITF-485-IC és una eina versàtil i precisa per al monitoratge i control de sistemes elèctrics, oferint una alta precisió en la mesura, comunicació eficient i un disseny compacte que facilita la seva instal·lació en entorns elèctrics complexos.
