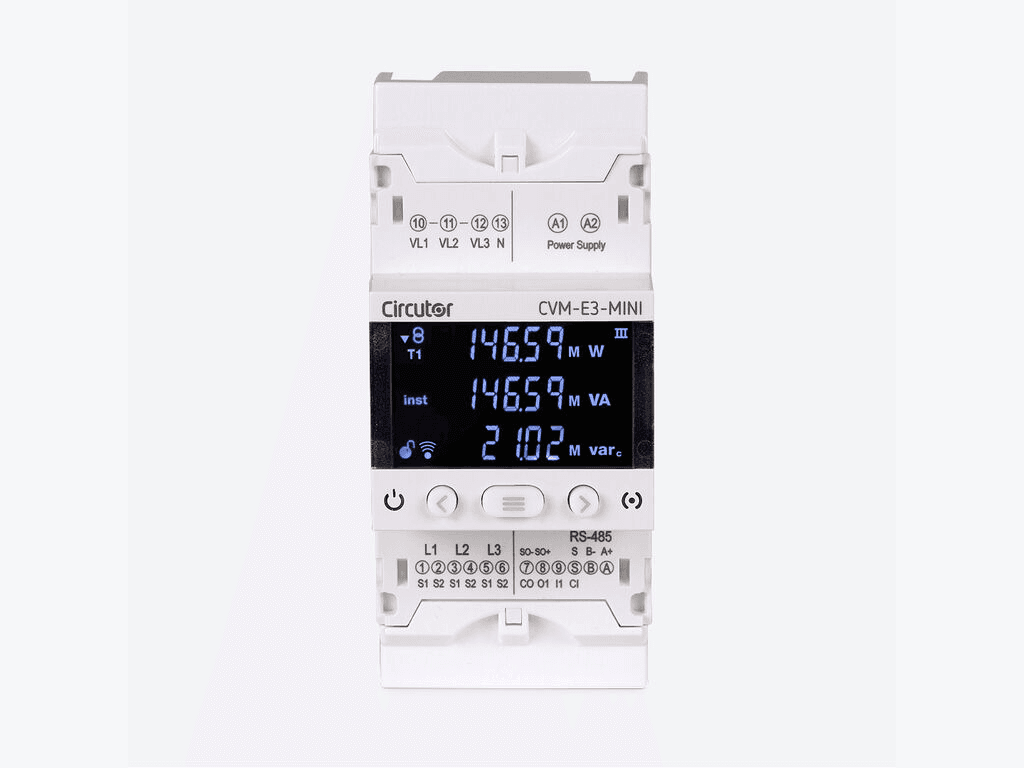

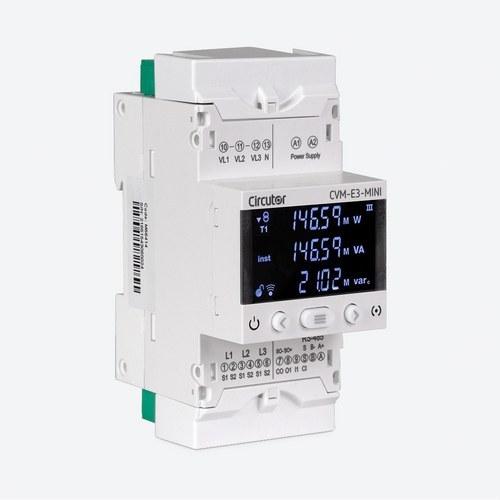

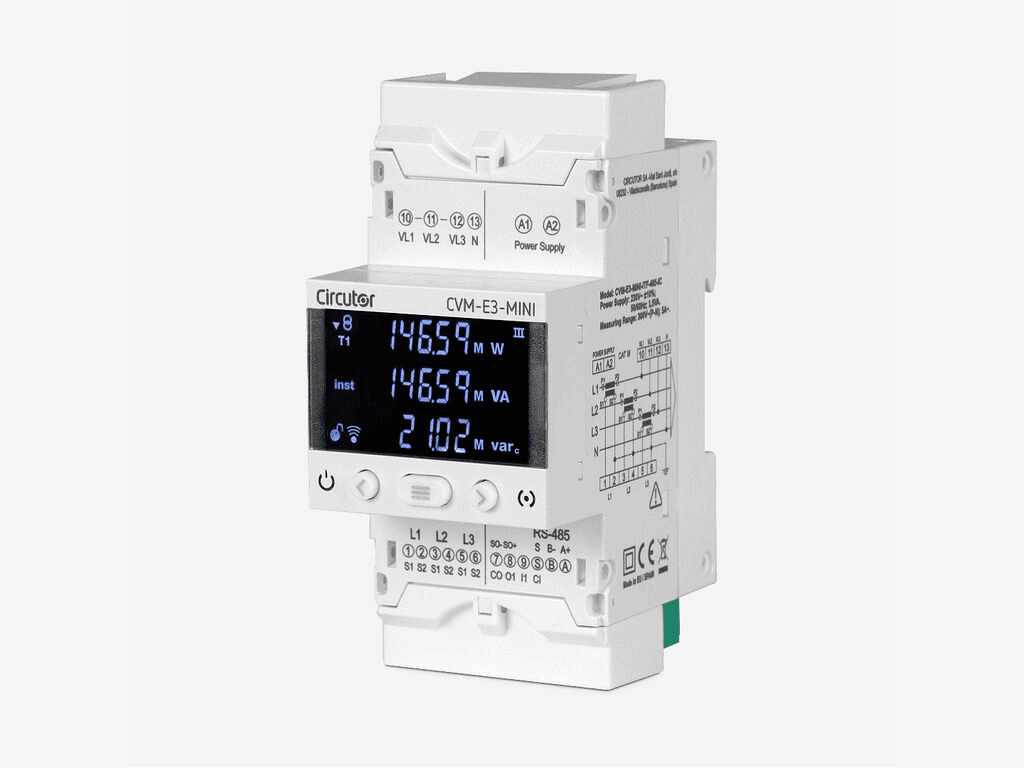

Analitzador de xarxes trifàsic Circutor CVM-E3-MINI-MC-485-IC

El analitzador de xarxes trifàsic Circutor CVM-E3-MINI-MC-485-IC, amb codi M56424, és una eina avançada dissenyada per a la monitorització i el control de xarxes elèctriques trifàsiques, ja siguin equilibrades o desequilibrades. Aquest dispositiu està destinat principalment al seu ús en quadres de distribució i escomeses de baixa i mitjana tensió, on es necessita una solució d’anàlisi que ocupi poc espai, però que ofereixi una funcionalitat completa i precisa.

El CVM-E3-MINI-MC-485-IC és extremadament compacte, dissenyat per a muntatge en carril DIN amb només tres mòduls, cosa que el fa ideal per a instal·lacions on l’espai és limitat. A més del seu format reduït, la seva interfície d’usuari compta amb una pantalla retroil·luminada d’alt contrast, la qual cosa facilita la lectura de les dades en qualsevol condició d’il·luminació.

Mesura precisa i versàtil:
El CVM-E3-MINI permet la mesura de fins al 31è harmònic en corrent i tensió, cosa que el converteix en una eina indispensable per a l’anàlisi de la qualitat de l’energia elèctrica. La seva capacitat de mesura inclou les magnituds elèctriques fonamentals, com tensió, corrent, freqüència, potència activa (kW), potència reactiva (kvar), potència aparent (kVA), així com el consum d’energia activa (kWh) i reactiva (kvarh). A més, ofereix una mesura precisa, amb una exactitud del 0.5% en tensió i corrent i del 2% en potència.

Aquest analitzador admet la connexió amb sensors de corrent de tipus .../5 A, .../1 A o .../250 mA, i és compatible amb sensors de corrent tipus Rogowski, cosa que li permet adaptar-se a una varietat de sistemes elèctrics. Aquesta versatilitat assegura que el CVM-E3-MINI pugui utilitzar-se en diferents instal·lacions elèctriques, tant noves com existents.

Comunicacions avançades:
El CVM-E3-MINI-MC-485-IC està equipat amb un port de comunicació RS-485, que admet els protocols Modbus/RTU i BACnet, la qual cosa permet la integració del dispositiu en sistemes de supervisió i control d’energia, facilitant la connexió amb altres dispositius i programari de gestió. La velocitat de comunicació pot arribar fins a 19,2 kbps, assegurant una transmissió ràpida i eficient de les dades.

A més de les seves capacitats de comunicació avançades, l’analitzador compta amb una sortida de transistor programable que permet el control d’alarmes o l’enviament de polsos per a la monitorització de l’energia activa o reactiva. També disposa d’una entrada digital que es pot utilitzar per a la selecció de tarifes o per al control d’estats lògics, cosa que afegeix una capa addicional de control i flexibilitat en aplicacions més complexes.

Aplicacions ideals:
Aquest analitzador està dissenyat per a una varietat d’aplicacions, des de la supervisió en temps real de quadres elèctrics fins al control del consum energètic en instal·lacions de baixa i mitjana tensió. És ideal per a instal·lacions que requereixin un control precís de l’energia activa i reactiva, amb la possibilitat de programar alarmes per a valors màxims o mínims, oferint així un control total del sistema elèctric.

A més, la capacitat de visualització dels harmònics fins al 31è és crucial per a instal·lacions que requereixin una anàlisi detallada de la qualitat de l’energia, ja que permet detectar distorsions que poden afectar el rendiment dels equips connectats.

Característiques tècniques destacades:

• Alimentació en corrent altern: 207…253 Vc.a., la qual cosa garanteix una àmplia compatibilitat amb xarxes elèctriques estàndard.
• Mesura de tensió nominal: Fins a 520V F-F, amb un rang de freqüència de 45 a 65 Hz, la qual cosa assegura la seva aplicació en xarxes trifàsiques comunes.
• Precisió de mesura de potència activa: 2%, la qual cosa assegura una monitorització precisa del consum energètic.
• Capacitat de mesurar corrents nominals de .../250 mA, la qual cosa el fa apte per a aplicacions que utilitzin transformadors de corrent.
• Sortides digitals de transistor programables amb una tensió màxima de 24 Vdc i un corrent màxim de 50 mA, la qual cosa permet el control d’alarmes o l’activació de dispositius externs.

Instal·lació i durabilitat:
El CVM-E3-MINI està dissenyat per a un muntatge senzill en carril DIN, amb una mida compacta de 52.5 x 118 x 74 mm, la qual cosa en facilita la instal·lació en quadres elèctrics de distribució. A més, està fabricat amb un envoltant de plàstic V0 autoextingible, la qual cosa garanteix la seva seguretat en cas de sobreescalfament o curtcircuit. El dispositiu té un grau de protecció IP30 a la seva carcassa general i IP40 al frontal, la qual cosa el fa adequat per a la majoria de les aplicacions en interiors.
