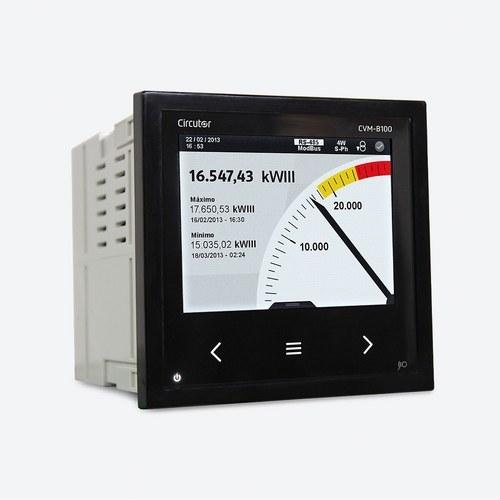

Analitzador de xarxes trifàsic panell a color CVM-B100-ITF-485-ICT2

El analitzador de xarxes trifàsic Circutor CVM-B100-ITF-485-ICT2 (codi M56011) és un dispositiu avançat dissenyat per a la monitorització i control de paràmetres elèctrics en instal·lacions de mitjana i baixa tensió. Amb la seva pantalla TFT a color d'alta resolució i la seva capacitat per mesurar en quatre quadrants (consum i generació), aquest equip es presenta com una solució completa per a quadres elèctrics de distribució, proporcionant mesures precises i un control exhaustiu de tots els aspectes relacionats amb el consum energètic.

Mesura de precisió i connectivitat avançada: El CVM-B100 compta amb una precisió de Classe 0.5S per a l'energia activa i és capaç de realitzar mesures d'alta precisió en xarxes trifàsiques a 3 o 4 fils, bifàsiques o monofàsiques, amb possibilitat d'ús en connexions ARON. Equipat amb comunicacions RS-485 i suport per als protocols Modbus/RTU i BACnet, el dispositiu es pot integrar fàcilment en sistemes de gestió energètica centralitzats, la qual cosa permet la monitorització remota i la configuració avançada de l'equip.

Funcions d'expansió i personalització: El CVM-B100 és totalment expandible i permet la incorporació de fins a 4 mòduls addicionals per a entrades i sortides digitals, sortides analògiques, i comunicacions avançades com Modbus/TCP, Mbus, LonWorks o Profibus. Això ofereix una gran flexibilitat a l'hora d'adaptar-se a diferents necessitats de monitorització o control en instal·lacions industrials o comercials. A més, la seva innovadora interfície SCV (Slide, Choose & View) permet una navegació senzilla i una personalització total dels paràmetres que es mostren a la pantalla.

Alarmes programables i sortides configurables: Aquest model compta amb 2 sortides a relé i 2 sortides a transistor, que es poden configurar de manera independent per generar alarmes basades en qualsevol paràmetre elèctric. Les alarmes són completament programables, permetent definir valors mínims i màxims, temps de retard i condicions d'enclavament. A més, és possible generar impulsos de sortida per a la mesura de paràmetres incrementals com energia, costos o emissions de CO2.

Control avançat i datalogger opcional: L'analitzador pot actuar com un convertidor a senyals analògics per a qualsevol paràmetre instantani, i gràcies a la seva capacitat d'integració en sistemes SCADA, permet la transmissió de dades a distància per a una gestió centralitzada de l'energia. També s'hi pot afegir un datalogger autònom amb servidor web, la qual cosa permet la visualització de dades històriques mitjançant un navegador estàndard.

Aplicacions especials a 400 Hz: El CVM-B100 també compta amb una versió adaptada per operar en xarxes que treballen a 400 Hz, la qual cosa el fa ideal per a aplicacions en sectors com l'aeronàutica, l'astronàutica, el naval i el militar.

Especificacions tècniques:

• Tensió nominal: 100-240 V~ (AC) / 120-300 Vdc (DC).
• Corrent d'entrada: .../5 A | .../1 A | .../250 mA.
• Protocol de comunicació: Modbus/RTU, BACnet.
• Precisió d'energia: Classe 0.5S.
• Pantalla: TFT color de 3,5 polzades, amb resolució VGA.
• Dimensions: 96 x 96 mm.
• Grau de protecció: IP 40 (Frontal), IP 65 (amb junta d'estanquitat).
• Pes: 0,516 kg.

Aplicacions: El CVM-B100-ITF-485-ICT2 és ideal per a la seva instal·lació en quadres elèctrics de distribució en entorns industrials o comercials on es requereix un control precís del consum energètic. La seva capacitat per mesurar en temps real, juntament amb la possibilitat de programar alarmes i la connectivitat avançada, el converteix en una eina indispensable per a optimitzar el consum d'energia i reduir costos operatius.

Aquest equip és una solució robusta i versàtil per a aquells que busquen una gestió avançada de l'energia en instal·lacions elèctriques, garantint mesures precises i un control total sobre el consum elèctric i l'eficiència operativa.
