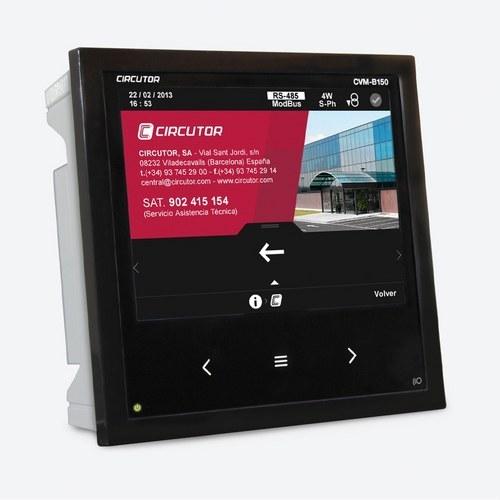

Analitzador de xarxes trifàsic panell display a color CVM-B150-ITF-485-ICT2

El analitzador de xarxes trifàsic Circutor CVM-B150-ITF-485-ICT2 (codi M56111) és un dispositiu avançat dissenyat per a l’anàlisi i monitorització de xarxes elèctriques trifàsiques en instal·lacions de mitjana i baixa tensió. Amb una pantalla TFT a color d’alta resolució i format d’instal·lació en panell, aquest equip ofereix una mesura precisa en 4 quadrants (consum i generació), sent ideal per a entorns industrials i comercials on es requereix un control exhaustiu dels paràmetres elèctrics.

Mesura avançada i precisió: El CVM-B150-ITF-485-ICT2 mesura múltiples paràmetres elèctrics amb una alta precisió, incloent-hi tensions, corrents, potències actives, reactives i aparents, així com el factor de potència i harmònics. Gràcies a la seva precisió de Classe 0.5S en energia activa, garanteix mesures precises i fiables. Aquest dispositiu és compatible amb corrents d’entrada de .../5 A, .../1 A, i .../250 mA, cosa que li permet adaptar-se a una varietat de configuracions de xarxa.

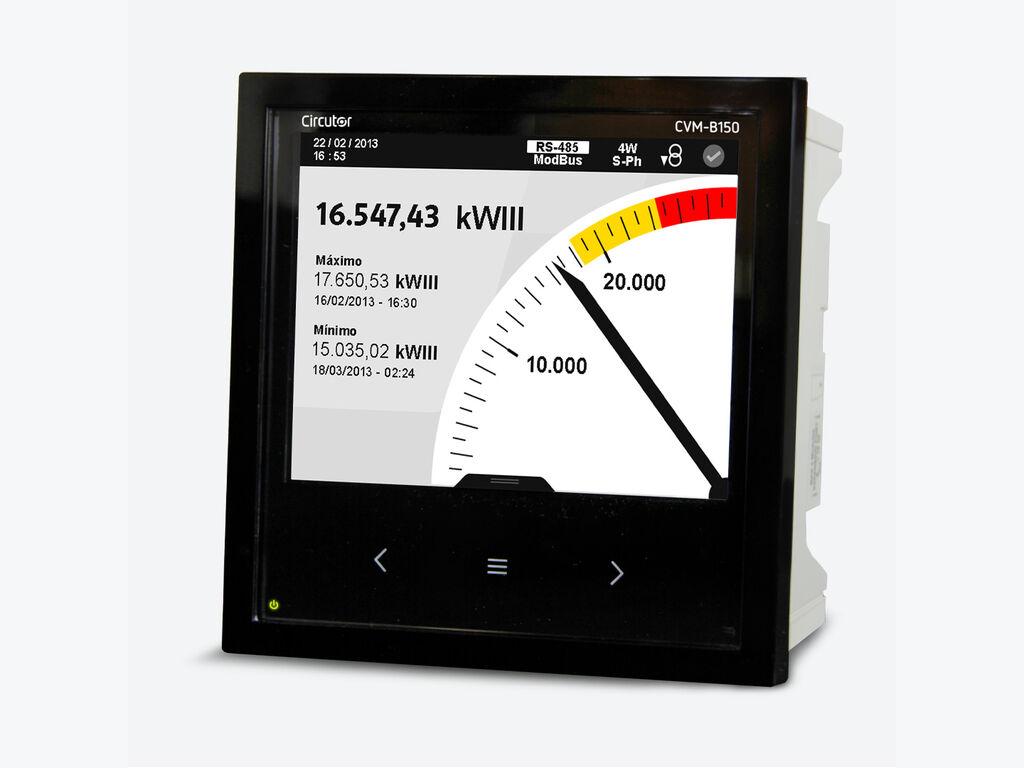

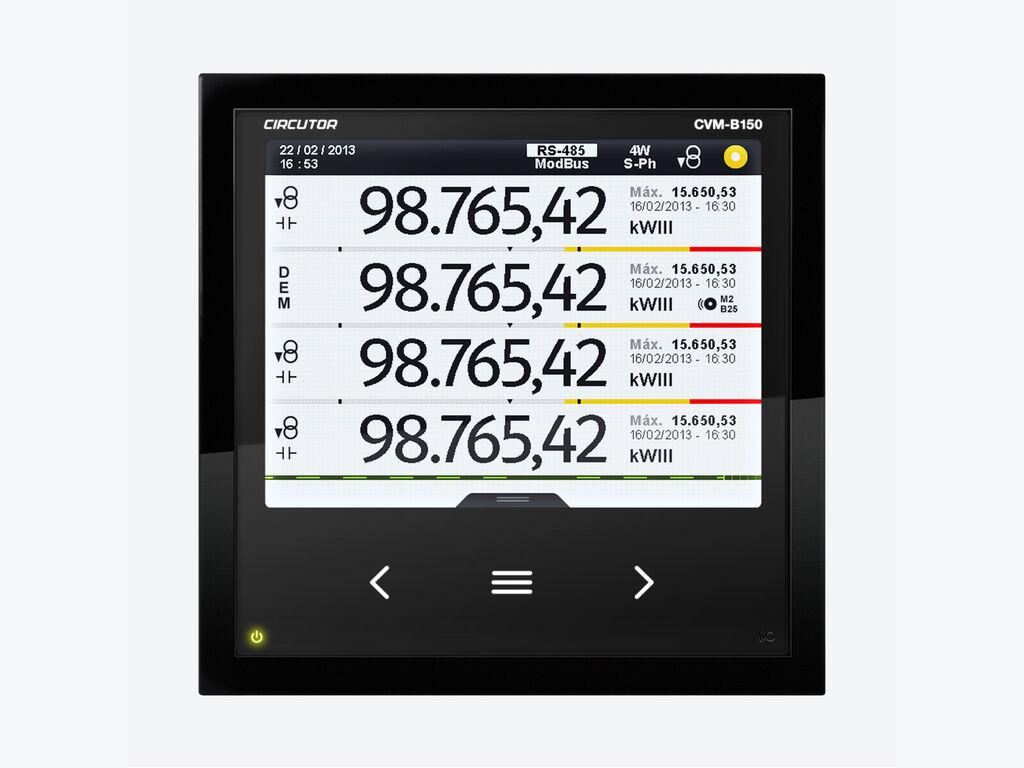

Pantalla a color i navegació fàcil: Una de les característiques més destacades d’aquest analitzador és la seva pantalla TFT a color de 5.6" amb resolució VGA (640x480), que ofereix una visualització clara i detallada de les dades mesurades. La innovadora interfície SCV (Slide, Choose & View) permet personalitzar els paràmetres mostrats a la pantalla, facilitant la navegació i l’accés a la informació. A més, l’equip disposa de 3 tecles capacitives per a un maneig senzill i eficient.

Protocol de comunicació i sortides: El CVM-B150 compta amb comunicacions RS-485, suportant els protocols Modbus/RTU i BACnet, cosa que facilita la seva integració en sistemes de gestió i monitorització energètica. També inclou 2 sortides a relé i 2 sortides de transistor, que poden configurar-se per generar alarmes o impulsos, i 2 entrades digitals que permeten la monitorització d’estats lògics o la selecció de tarifes.

Aplicacions versàtils i expansibilitat: Aquest analitzador és adequat per a una àmplia gamma d’aplicacions, des del control del consum energètic en quadres de distribució fins a la monitorització de processos industrials. A més, és un dispositiu modular, cosa que permet connectar fins a 4 mòduls d’expansió que poden afegir entrades i sortides addicionals o connectivitat a altres protocols com Modbus/TCP, LonWorks o Profibus.

Especificacions tècniques:

• Protocol de comunicació: Modbus/RTU i BACnet.
• Corrent d’entrada: .../5A, .../1A, .../250 mA.
• Precisió: Classe 0.5S (energia activa), Classe 1 (energia reactiva).
• Dimensions: 144 x 144 x 96 mm.
• Fixació: Panell (144x144 mm).
• Pantalla: TFT color de 5.6” amb resolució VGA.
• Sortides: 2 sortides a relé i 2 sortides de transistor.
• Entrades: 2 entrades digitals.
• Grau de protecció: IP 40 (frontal), IP 65 (amb junta d’estanquitat).

Avantatges del sistema:

• Alta precisió en la mesura de paràmetres elèctrics, cosa que permet un control detallat i fiable.
• Interfície gràfica avançada, amb pantalla a color i personalització de paràmetres.
• Capacitat d’expansió amb mòduls addicionals per afegir funcionalitats.
• Compatibilitat amb protocols de comunicació estàndard, facilitant la integració en sistemes de gestió energètica.

El analitzador de xarxes trifàsic Circutor CVM-B150-ITF-485-ICT2 és una solució completa i avançada per a la monitorització de xarxes elèctriques, oferint precisió, flexibilitat i facilitat d’ús en un format compacte i robust, ideal per a aplicacions industrials, comercials i d’infraestructura energètica.
