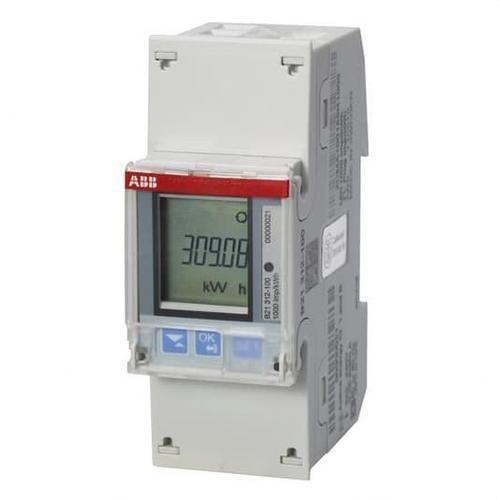

Mesurador d'energia ABB B21 312-100

El comptador d’energia ABB B21 312-100 (referència 2CMA100155R1000) és una eina avançada dissenyada per a la monitorització precisa del consum elèctric en instal·lacions monofàsiques. Aquest dispositiu forma part de la gamma System pro M Compact d’ABB, que ofereix solucions modulars d’alta qualitat per al control i la protecció d’instal·lacions elèctriques en els sectors residencial, terciari i industrial. Aquest comptador és ideal per a qui busca millorar l’eficiència energètica i gestionar el consum d’electricitat de manera intel·ligent.

Característiques principals de l’ABB B21 312-100:

1. Muntatge en rail DIN (DRA):
   Aquest comptador s’instal·la fàcilment en rails DIN, cosa que el converteix en una opció pràctica i compacta per a quadres elèctrics. Està dissenyat per a entorns en què cal monitoritzar el consum d’energia elèctrica de forma directa i precisa, sense necessitat de transformadors externs.

2. Mesura directa i digital:
   L’ABB B21 312-100 és un comptador d’energia connectat directament a la xarxa elèctrica, capaç de mesurar tant la potència activa com la reactiva. La seva presentació digital facilita la lectura precisa de les dades, ja que compta amb un visor digital de 7 posicions que mostra de manera clara el consum i altres paràmetres elèctrics essencials.

3. Multitarifa i control extern:
   Aquest comptador admet la configuració de tarifes múltiples, cosa que permet gestionar diferents períodes de consum elèctric de manera eficient. El control de tarifes es realitza de forma externa, cosa que ofereix flexibilitat per integrar-se en sistemes de gestió energètica avançats.

Especificacions tècniques:

• Tensió nominal (Ur): 220-240 V, amb un rang d’operació entre 176 i 276 V, cosa que assegura un rendiment estable fins i tot en entorns amb fluctuacions de voltatge.
• Corrent nominal (In): 5 A, amb una capacitat màxima de fins a 65 A, cosa que permet la monitorització de consums tant en aplicacions residencials com en petites indústries o comerços.
• Freqüència nominal: Funciona tant a 50 Hz com a 60 Hz, cosa que li dona flexibilitat per ser utilitzat en una àmplia varietat d’entorns elèctrics.
• Consum d’energia: Amb un consum mínim de 0.414 W, aquest comptador és extremament eficient, cosa que garanteix que el seu ús no afectarà negativament el consum total de la instal·lació.
• Precisió: L’ABB B21 312-100 ofereix una precisió excepcional, amb una classe de precisió B per a la mesura d’energia activa (±1%). Això el converteix en una eina fiable per a la gestió energètica precisa en qualsevol instal·lació.

Comunicació avançada i sortida de polsos:

L’ABB B21 312-100 està equipat amb una interfície de comunicació Modbus RS485, un estàndard àmpliament utilitzat en sistemes de control i monitorització. Aquesta característica permet integrar el comptador en xarxes d’automatització més àmplies, facilitant la recollida de dades en temps real i l’anàlisi del consum d’energia. A més, compta amb una sortida de polsos S0, cosa que el converteix en una eina perfecta per integrar amb altres sistemes de gestió energètica.

• Freqüència de sortida de polsos: Entre 1 i 999999 impulsos, permetent un control detallat de l’energia consumida.
• Entrades i sortides digitals (E/S): Disposa de 2 entrades i 2 sortides digitals, cosa que li afegeix flexibilitat per a aplicacions avançades, com la integració amb sistemes de control o dispositius de supervisió remota.

Materials d’alta qualitat i seguretat:

L’ABB B21 312-100 està fabricat amb materials duradors com policarbonat reforçat amb vidre a la carcassa inferior i superior, i policarbonat transparent a la coberta frontal, cosa que assegura resistència als cops i al desgast diari. A més, compta amb un grau de protecció IP20, que el protegeix contra l’entrada d’objectes sòlids de més de 12 mm, com ara dits o eines, assegurant la seguretat dels usuaris i la integritat del dispositiu en entorns protegits.

Avantatges del Comptador d’Energia ABB B21 312-100:

• Alta precisió: Amb una classe de precisió B (±1%), el dispositiu assegura mesures exactes per al control efectiu del consum d’energia, cosa que és clau per optimitzar l’ús de l’energia en instal·lacions residencials i industrials.
• Versatilitat: Gràcies a les seves capacitats multitarifa i la seva interfície de comunicació Modbus, aquest comptador és ideal per integrar-se en sistemes de gestió d’energia avançats, permetent un monitoratge en temps real i ajustos remots del sistema.
• Fàcil instal·lació i compatibilitat: El seu disseny per a muntatge en rail DIN permet una integració senzilla en quadres elèctrics existents sense necessitat de modificacions importants. A més, la capacitat de connexió del circuit principal (1 ... 25 mm²) assegura compatibilitat amb una àmplia varietat de cables i sistemes elèctrics.

Dades addicionals:

• Normes de compliment: El comptador compleix la norma IEC 62053-23, que assegura la fiabilitat i la seguretat de les mesures.
• Instruments de mesura: Conformitat amb la Measurement Instrument Directive (MID), cosa que garanteix que el dispositiu compleix les normatives europees per a comptadors d’energia pel que fa a precisió i fiabilitat.

Aquest comptador d’energia ABB B21 312-100 és una eina essencial per als professionals que busquen solucions eficients i precises per al control del consum elèctric. Amb el seu disseny robust, la seva interfície de comunicació avançada i la seva alta precisió, és ideal per optimitzar l’eficiència energètica en instal·lacions residencials i industrials, assegurant un control total sobre el consum i la gestió de l’energia.
