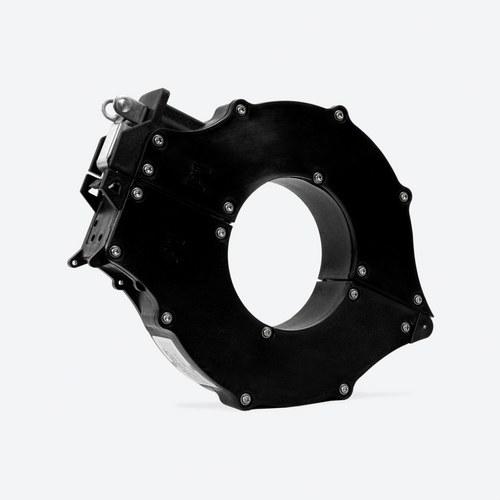

Transformador de corrent de nucli partit TQR-8 400/5A

El transformador de corrent de nucli partit Circutor TQR-8 400/5A (codi M76037) està dissenyat per simplificar la instal·lació en sistemes elèctrics sense necessitat d’interrompre el subministrament d’energia, cosa que el converteix en una solució ideal per a aplicacions on no és possible aturar el flux elèctric. Aquest transformador de corrent és especialment útil en instal·lacions monofàsiques amb corrents primàries de fins a 400 A i una relació de transformació de 400/5 A.

Nucli partit per a una instal·lació senzilla: Una de les característiques clau del Circutor TQR-8 és el seu disseny amb nucli partit, que permet instal·lar el transformador directament al voltant dels cables o pletines sense necessitat de desconnectar la instal·lació. Aquesta característica és extremadament avantatjosa en situacions en què la interrupció del subministrament elèctric seria costosa o impracticable, cosa que el converteix en una opció ideal per a instal·lacions comercials o industrials crítiques.

Alta precisió i fiabilitat: Aquest transformador ofereix una alta precisió en la mesura de corrent, amb una classe de precisió 1 i 3, proporcionant una potència de 1,5 VA (Classe 1) i 3 VA (Classe 3), cosa que assegura que les mesures siguin fiables i consistents, fins i tot en condicions de funcionament exigents. A més, la seva capacitat de suportar sobrecàrregues permanents del 120 % del corrent nominal garanteix que pugui operar de manera segura en diverses condicions.

Especificacions tècniques: El TQR-8 té un diàmetre interior de 80 mm, cosa que el fa compatible amb una àmplia gamma de cables i pletines. Amb una tensió d’aïllament de 3 kV entre els terminals i una freqüència nominal de 50/60 Hz, aquest transformador està dissenyat per funcionar de manera òptima en sistemes elèctrics estàndard.

Resistència tèrmica i protecció: El transformador està dissenyat per suportar condicions tèrmiques difícils, amb una resistència a la intensitat tèrmica de curtcircuit (Ith) de 60 In i una intensitat dinàmica de 2,5 Ith. A més, la seva envoltant de plàstic autoextingible segons la norma UL 94 assegura una alta resistència al foc i als impactes. El transformador compta amb un grau de protecció de IP40, o IP65 amb una junta de protecció addicional, cosa que el fa apte per a diverses condicions ambientals.

Aplicacions versàtils: El Circutor TQR-8 400/5A és ideal per a instal·lacions que requereixen la mesura de corrent sense interrompre el subministrament, com en instal·lacions industrials, comercials i residencials. La seva capacitat per operar en rangs de temperatura de -10 ºC a +60 ºC i la seva resistència a la humitat relativa de 15% a 85% sense condensació asseguren que pugui funcionar en una varietat d’entorns.

Especificacions tècniques:

• Corrent primari: 400 A.
• Relació de transformació: 400/5 A.
• Diàmetre interior: 80 mm.
• Precisió: Classe 1 (1,5 VA), Classe 3 (3 VA).
• Tensió d’aïllament: 3 kV.
• Grau de protecció: IP40 (IP65 amb junta).
• Dimensions: 216 x 173 x 43.1 mm.
• Pes: 0,952 kg.
• Normes: UNE-EN 61869-2, UL 94.

Avantatges del sistema:

• Fàcil instal·lació gràcies al disseny de nucli partit, que evita la necessitat d’interrompre el subministrament elèctric.
• Alta precisió en la mesura, assegurant dades fiables i consistents per monitorar el sistema elèctric.
• Resistent i durador, amb una envoltant de plàstic autoextingible i protecció contra condicions ambientals adverses.

El transformador de corrent de nucli partit Circutor TQR-8 400/5A és una solució eficient i fiable per a la mesura de corrents en instal·lacions monofàsiques, oferint facilitat d’instal·lació, precisió i durabilitat en un format compacte.
