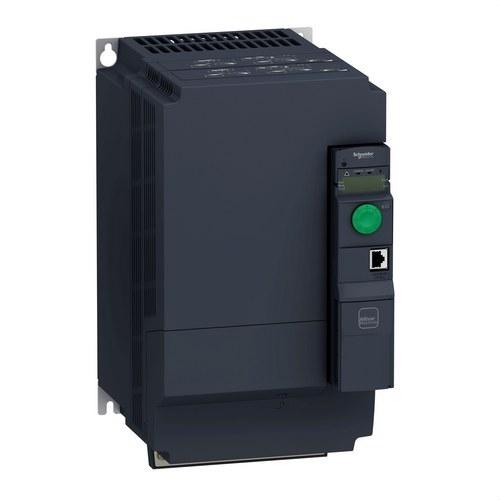

Variador de velocitat ATV320-11kW-380...500V-3 fase-tipus llibre

El variador de velocitat Schneider Electric Altivar Machine ATV320-11kW-380...500V-3 fases tipus llibre és una solució de control eficient i fiable dissenyada per optimitzar el rendiment de motors síncrons i asíncrons en aplicacions industrials complexes. Amb una potència nominal de fins a 11kW (15 CV) i una tensió d’alimentació de 380 a 500V AC, aquest variador és ideal per a entorns exigents, proporcionant un control precís de velocitat i parell per maximitzar l’eficiència energètica i reduir els temps d’inactivitat.

Una de les característiques principals de l’ATV320 és el seu format tipus llibre, que permet una instal·lació compacta i senzilla en armaris d’automatització. El seu disseny optimitzat estalvia espai en instal·lacions industrials i facilita el muntatge en panells verticals, gràcies als seus quatre orificis de fixació. A més, aquest variador està preparat per funcionar en condicions ambientals desafiadores, suportant temperatures de fins a 60°C sense necessitat de refrigeració addicional, cosa que el converteix en una opció ideal per a entorns industrials exigents.

Aquest model ha estat optimitzat específicament per a aplicacions de ventilació i bombeig, on pot generar fins a un 30% d’estalvi d’energia en comparació amb solucions convencionals. A més, compta amb connectivitat avançada, incloent compatibilitat amb els protocols de comunicació Modbus i CANopen, cosa que facilita la integració en sistemes d’automatització més amplis. També és compatible amb targetes opcionals per a protocols de xarxa com EtherCAT, Profibus DP V1, Profinet i Ethernet/IP, cosa que permet el seu ús en una àmplia varietat de configuracions i aplicacions industrials.

Característiques tècniques clau:

• Potència nominal del motor: 11kW (càrrega pesada), ideal per a aplicacions que requereixen un control de velocitat robust i eficient.
• Corrent nominal de sortida: 27,7A, la qual cosa assegura un rendiment constant fins i tot en les aplicacions més exigents.
• Rang de tensió d’alimentació: 380-500V AC, amb un rang de variació de -15% a +10%, la qual cosa garanteix una operació estable sota fluctuacions de voltatge.
• Protecció ambiental: Grau de protecció IP20, adequat per a instal·lacions en interiors i entorns industrials controlats.
• Compatibilitat amb motors IE2, IE3 i PM (motors síncrons d’imants permanents): Això garanteix un rendiment eficient amb els motors més avançats del mercat.

El variador Altivar 320 està equipat amb un filtre EMC Classe C3 integrat, la qual cosa assegura que compleix amb els estrictes requisits d’immunitat i emissions de compatibilitat electromagnètica, segons les normes IEC/EN 61800-3. Això significa que el variador pot operar en entorns on les interferències electromagnètiques podrien ser un problema, sense afectar el rendiment d’altres equips sensibles.

A més, l’ATV320 incorpora funcions de seguretat avançades que permeten a les màquines complir amb els requisits de seguretat industrial. Aquest variador inclou cinc funcions de seguretat configurables a través del programari SoMove de Schneider Electric, la qual cosa facilita el compliment dels estàndards de seguretat sense necessitat de maquinari addicional. Les funcions de seguretat fan que el variador sigui ideal per a aplicacions en sectors com l’envasament, la manipulació de materials, tèxtils, i més.

Aplicacions comunes:

• Ventilació i bombeig: Estalvia fins a un 30% d’energia.
• Automatització industrial: Ideal per a fabricants d’equips originals (OEM) que dissenyen solucions per a maquinària complexa.
• Manipulació de materials i treball amb tèxtils: Control precís de velocitat i parell per maximitzar el rendiment i minimitzar els costos operatius.
• Sector alimentari i de begudes, tèxtil i mineria: Adaptable a entorns exigents i aplicacions que requereixen alta precisió.

Certificacions i normatives:

El variador de velocitat Altivar 320 compleix amb les normatives internacionals IEC/EN 60947-4-2, IEC/EN 61800-5-1 i IEC/EN 61800-3 (compatibilitat electromagnètica) i compta amb certificacions CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO, i TCF. Això assegura que el variador compleix amb els més alts estàndards de qualitat i seguretat a nivell global, la qual cosa permet el seu ús en una àmplia varietat d’aplicacions i mercats.

Connectivitat i gestió avançada:

L’Altivar 320 s’integra fàcilment en la plataforma EcoStruxure Machine de Schneider Electric mitjançant tecnologia DTM, la qual cosa permet configurar, controlar i diagnosticar el variador de manera eficient utilitzant el programari SoMove i SoMachine. Això facilita la gestió remota i el manteniment predictiu del variador, millorant l’eficiència operativa i reduint els temps d’inactivitat.

Beneficis clau:

• Estalvi d’energia i costos: Fins a un 30% d’estalvi d’energia en aplicacions de ventilació i bombeig, la qual cosa redueix els costos operatius a llarg termini.
• Fàcil instal·lació i manteniment: Disseny compacte tipus llibre, que facilita el muntatge en armaris d’automatització i redueix el temps d’instal·lació.
• Connectivitat avançada: Suporta múltiples protocols de comunicació, la qual cosa facilita la integració en sistemes d’automatització moderns.

El variador de velocitat Schneider Electric Altivar Machine ATV320-11kW-380...500V-3 fases tipus llibre és una solució avançada i eficient per controlar motors en aplicacions industrials complexes. La seva capacitat d’estalvi energètic, disseny compacte i funcions de seguretat integrades el converteixen en una opció ideal per maximitzar l’eficiència i el rendiment en una àmplia varietat d’entorns industrials.
