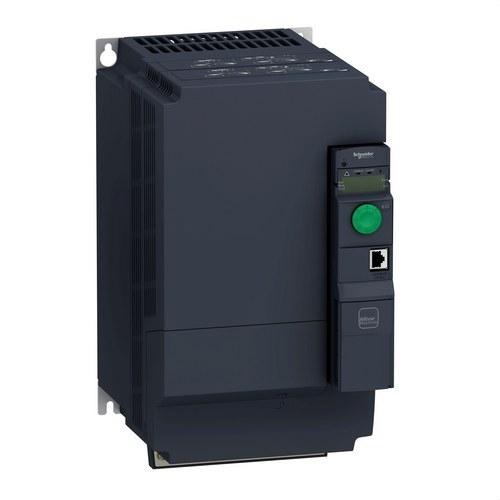

Variador de velocitat ATV320-15kW-380...500V-3 fase-tipus llibre

El variador de velocitat Schneider Electric Altivar 320, model ATV320-15kW-380...500V, tipus llibre, és una solució robusta i eficient dissenyada per controlar motors síncrons i asíncrons trifàsics en una àmplia varietat d’aplicacions industrials. Amb una potència nominal de fins a 15 kW (20 CV) i una tensió d’alimentació de 380 a 500 V CA, aquest variador està especialment optimitzat per a aplicacions de ventilació, bombeig i altres màquines complexes que requereixen un control precís del motor i estalvi energètic.

Aquest variador de velocitat destaca pel seu format tipus llibre, cosa que facilita una instal·lació compacta i eficient en armaris d’automatització, optimitzant l’espai disponible. Aquesta característica és ideal per a aplicacions on l’espai és limitat i es busca una integració senzilla en sistemes de control preexistents. A més, el disseny compacte permet reduir fins a un 40% l’espai ocupat en comparació amb solucions convencionals, fent que l’ATV320 sigui una excel·lent opció per a projectes d’automatització moderns.

Una de les característiques més destacades de l’Altivar 320 és la seva capacitat per proporcionar un estalvi d’energia de fins a un 30% en aplicacions de ventilació i bombeig. Aquest estalvi s’aconsegueix gràcies al control vectorial de flux sense sensor, que permet un ajust dinàmic de la velocitat del motor en funció de la demanda, cosa que optimitza el consum d’energia i redueix els costos operatius a llarg termini. El variador també compta amb funcions avançades de control de parell i velocitat, oferint un rendiment dinàmic excepcional a velocitats molt baixes i una precisió millorada en aplicacions de motors d’alta velocitat.

L’Altivar 320 incorpora connectivitat avançada, cosa que facilita la integració del variador en arquitectures d’automatització mitjançant protocols de comunicació com Modbus i CANopen. També és compatible amb una àmplia gamma de mòduls opcionals de commutació, com EtherCAT, Profibus DP, Profinet i Ethernet/IP, cosa que permet una personalització completa de la xarxa de control, ajustant-se a les necessitats específiques de la instal·lació. Això redueix la inversió inicial sense sacrificar la flexibilitat de disseny ni la capacitat d’expansió futura.

Especificacions tècniques clau:

• Potència nominal: 15 kW (20 CV) per a aplicacions de càrrega pesada, cosa que el converteix en una opció robusta per controlar motors industrials.
• Tensió d’alimentació: 380-500 V CA amb una tolerància de -15% a +10%, garantint la seva adaptabilitat a diferents xarxes d’alimentació.
• Corrent nominal de sortida: 33 A, proporcionant el control necessari per a aplicacions que requereixen un alt rendiment en el control del motor.
• Format compacte: Tipus llibre, optimitzant l’espai als armaris elèctrics i facilitant la seva integració en sistemes d’automatització.
• Muntatge: A paret, amb capacitat per a instal·lació en posició vertical amb un rang d’inclinació de +/-10°.
• Grau de protecció: IP20, adequat per a instal·lacions en interiors protegits.

L’Altivar 320 no només ofereix un rendiment d’alt nivell en termes de control del motor, sinó que també incorpora diverses funcions de seguretat que permeten complir amb els requisits de les normatives de seguretat internacionals, com IEC/EN 61800-5-1 i IEC/EN 60947-4-2. Aquestes funcions permeten integrar el variador de forma segura en màquines que requereixen parades d’emergència i control de velocitat segur.

Característiques addicionals:

• Filtre CEM Classe C3: El filtre integrat garanteix que el variador compleixi els estàndards d’immunitat i emissions d’interferències electromagnètiques, millorant la qualitat de l’entorn electromagnètic.
• Opcions de connectivitat avançades: Compatible amb múltiples protocols de comunicació (Ethernet, Profibus DP, DeviceNet, etc.) per facilitar la seva integració en xarxes industrials modernes.
• Reducció dels temps de manteniment: El variador està dissenyat per minimitzar els temps d’inactivitat i els costos de manteniment, assegurant un funcionament eficient i continu.
• Estalvi energètic: Optimitzat per a aplicacions com ventilació i bombeig, ofereix fins a un 30% d’estalvi d’energia, contribuint a reduir costos operatius i millorar la sostenibilitat.

El programari de l’Altivar 320 inclou cinc funcions avançades de seguretat, que permeten millorar la seguretat de les màquines sense necessitat de mòduls externs. Aquestes funcions, juntament amb la compatibilitat amb xarxes de comunicació industrials, permeten que el variador s’integri fàcilment en sistemes de control i automatització, reduint el temps d’instal·lació i posada en marxa.

En conclusió, el variador de velocitat Schneider Electric Altivar 320 ATV320-15kW és una solució completa i versàtil per a l’optimització del control de motors en aplicacions industrials. El seu disseny compacte, eficiència energètica i connectivitat avançada el converteixen en una excel·lent opció per a empreses que busquen millorar el rendiment de les seves màquines, reduir l’espai ocupat als armaris elèctrics i maximitzar l’estalvi d’energia.
