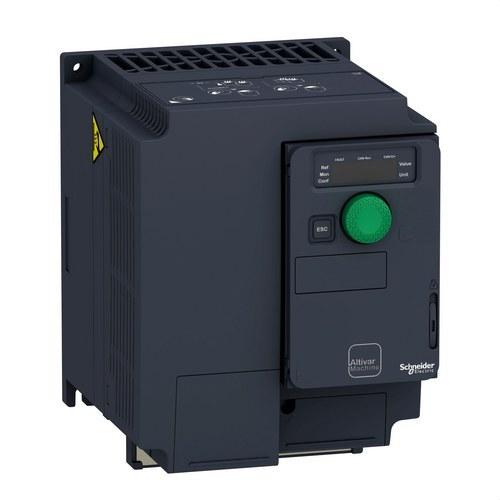

Variador de velocitat ATV320-4kW-380...500V-3 fase-compacte

El variador de velocitat Altivar 320 de Schneider Electric (referència ATV320U40N4C) és una solució compacta i altament eficient dissenyada per al control de motors síncrons i asíncrons trifàsics en aplicacions industrials exigents. Amb una potència nominal de 4 kW (5 CV) i una tensió d’entrada de 380 a 500 V CA, aquest variador és ideal per optimitzar el rendiment i el consum energètic de màquines industrials com bombes, ventiladors, compressors, transportadors i màquines centrífugues, especialment en sectors com la construcció, alimentació i begudes, i la indústria química.

L’Altivar 320 està optimitzat per oferir un estalvi energètic de fins al 30%, cosa que contribueix significativament a reduir els costos operatius en aplicacions que requereixen un control precís de motors. El seu disseny compacte permet la instal·lació en format vertical, fet que facilita l’apilament de diversos variadors al bastidor de les màquines, estalviant espai als armaris de control i millorant la flexibilitat en el disseny de sistemes.

Característiques clau:

• Potència nominal: 4 kW / 5 CV
• Tensió d’entrada: 380-500 V CA (-15 % a +10 %)
• Corrent nominal de sortida: 9,5 A
• Grau de protecció: IP20
• Protocol de comunicació: Sèrie Modbus, CANopen

Aquest variador de velocitat ofereix un rendiment avançat gràcies al seu control vectorial de flux sense sensor, que permet un control precís del parell i la velocitat, fins i tot a velocitats molt baixes. A més, el seu ampli rang de freqüència el fa compatible amb motors d’alta velocitat, oferint una gran versatilitat en diverses aplicacions industrials.

La connectivitat avançada de l’Altivar 320 permet integrar el variador en xarxes industrials mitjançant múltiples protocols de comunicació com Modbus, CANopen, EtherCAT, Profibus DP, Profinet, Ethernet Powerlink i DeviceNet. Això redueix la inversió inicial en infraestructura de control alhora que manté la flexibilitat en el disseny i el control del sistema.

Avantatges clau:

• Estalvi energètic: Ideal per a aplicacions de ventilació i bombeig, permetent un estalvi d’energia de fins al 30%, cosa que optimitza els costos operatius.
• Disseny compacte: Permet apilar variadors al bastidor de les màquines, estalviant espai en armaris de control i facilitant la seva integració en sistemes d’automatització.
• Control precís: Compatible amb motors IE2, IE3 i PM, ofereix un control eficient tant per a motors síncrons com asíncrons, cosa que millora la precisió i el rendiment del sistema.

L’Altivar 320 també inclou cinc funcions de seguretat avançades que ajuden les màquines a complir amb els requisits de seguretat més estrictes, independentment de si s’utilitzen juntament amb un mòdul de seguretat Preventa. Aquestes funcions permeten protegir l’equip i garantir la seguretat operativa del sistema, fins i tot en entorns industrials complexos.

Compliment normatiu:

Aquest variador de velocitat compleix amb les principals normes internacionals, incloent-hi IEC/EN 60947-4-2, i compta amb certificacions CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO i TCF, cosa que garanteix que ha estat dissenyat i provat sota els estàndards més alts de seguretat i qualitat. Aquestes certificacions asseguren la seva idoneïtat per al seu ús en diverses aplicacions industrials i comercials, fins i tot en entorns marítims i amb condicions operatives exigents.

Dades tècniques addicionals:

• Filtre CEM integrat: Classe C2, conforme a les normatives de compatibilitat electromagnètica (CEM)
• Rang de freqüència de sortida: Fins a 599 Hz per a motors d’alta velocitat
• Muntatge: Instal·lació en panell en posició vertical (+/-10°) mitjançant 4 orificis de fixació
• Rang de temperatura de funcionament: -10 °C a +50 °C

El programari de l’Altivar 320 és compatible amb les plataformes SoMove i SoMachine de Schneider Electric, cosa que facilita la configuració, el control i el diagnòstic del variador dins de l’arquitectura EcoStruxure Machine. Aquesta integració permet als usuaris gestionar i optimitzar el rendiment del variador i del sistema en conjunt, millorant l’eficiència i la productivitat.

Aplicacions recomanades:

• Sistemes de ventilació i bombeig
• Control de compressors i transportadors
• Màquines centrífugues i altres aplicacions industrials en els sectors de construcció, alimentació i begudes, i químic
