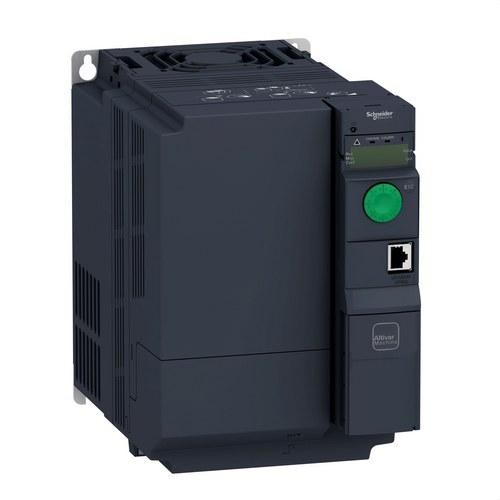

Variador de velocitat ATV320 5,5kW 3 fase tipus llibre

El variador de velocitat Altivar 320 de Schneider Electric (referència ATV320U55N4B) és una solució avançada i eficient per al control de motors síncrons i asíncrons trifàsics en una àmplia gamma d’aplicacions industrials. Dissenyat en format tipus llibre, aquest variador és ideal per optimitzar l’espai en armaris de control i simplificar la instal·lació, proporcionant una solució compacta i flexible que maximitza l’eficiència energètica.

Amb una potència nominal de 5,5 kW (7,5 CV) i una tensió de funcionament de 380 a 500 V CA, l’Altivar 320 està dissenyat per oferir un alt rendiment en aplicacions que requereixen un control precís de la velocitat i el parell del motor, fins i tot a velocitats molt baixes. És especialment adequat per a sectors com la construcció, alimentació i begudes, i la indústria química, on cal un control fiable i eficaç de màquines centrífugues, bombes, ventiladors, compressors i transportadors.

Característiques clau:

• Potència nominal: 5,5 kW / 7,5 CV
• Tensió d’entrada: 380-500 V CA (-15 % a +10 %)
• Corrent nominal de sortida: 14,3 A
• Grau de protecció: IP20
• Protocol de comunicació: Sèrie Modbus, CANopen

Aquest variador de velocitat ofereix un estalvi energètic de fins a un 30%, cosa que contribueix significativament a la reducció de costos operatius en aplicacions de ventilació, bombeig i altres màquines complexes. El seu disseny compacte i eficient permet reduir els temps d’inactivitat i els costos de manteniment, millorant la productivitat general de la instal·lació.

El control vectorial de flux sense sensor de l’Altivar 320 proporciona un rendiment dinàmic avançat, permetent un control precís de la velocitat del motor, fins i tot en condicions de baixa velocitat. A més, el variador admet la connexió en paral·lel de motors i variadors especials, cosa que amplia la seva flexibilitat en diverses aplicacions industrials.

Avantatges clau:

• Estalvi d’energia: Ideal per a aplicacions de ventilació i bombeig, amb un estalvi d’energia de fins a un 30%.
• Disseny compacte: El format tipus llibre permet una instal·lació senzilla en armaris, estalviant espai i facilitant la seva integració en sistemes d’automatització.
• Control avançat: Compatible amb motors IE2, IE3 i PM, ofereix un control precís i eficient tant per a motors síncrons com asíncrons.

Aquest variador també destaca per la seva connectivitat avançada, oferint compatibilitat amb múltiples protocols de comunicació com Modbus, CANopen, EtherCAT, Profibus DP, Profinet, Ethernet Powerlink i DeviceNet. Això permet una fàcil integració en xarxes industrials i sistemes de control, mantenint la flexibilitat del disseny sense augmentar els costos inicials.

Seguretat i protecció:

L’Altivar 320 inclou funcions avançades de seguretat, com ara cinc funcions de seguretat integrades que permeten a les màquines complir els requisits de seguretat més estrictes, independentment de si s’utilitzen juntament amb un mòdul de seguretat Preventa. Això assegura que el sistema no només funcioni de manera eficient, sinó que també ho faci de manera segura i conforme a les normatives internacionals. Compleix amb els estàndards IEC/EN 60947-4-2 i compta amb certificacions CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO i TCF.

Integració i programari:

El variador de velocitat Altivar 320 s’integra completament en l’arquitectura EcoStruxure Machine de Schneider Electric, cosa que permet la seva configuració, control i diagnòstic mitjançant el programari SoMove o SoMachine. Gràcies a aquesta integració, els usuaris poden monitoritzar i optimitzar el rendiment del variador, garantint un control total del sistema d’automatització.

Dades tècniques:

• Filtre CEM integrat: Classe C2, conforme a les normatives de compatibilitat electromagnètica (CEM)
• Freqüència de sortida: Fins a 599 Hz per a motors d’alta velocitat
• Rang de temperatura de funcionament: -10 °C a +50 °C
• Dimensions: 108 mm (amplada) x 144 mm (alçada) x 80 mm (profunditat)

L’Altivar 320 està dissenyat per ser muntat en posició vertical (+/-10°) en un panell, utilitzant els seus 4 orificis de fixació. Aquest disseny robust i flexible facilita la seva integració en entorns d’automatització i control, alhora que minimitza l’impacte en l’espai disponible als armaris de control.

Aplicacions recomanades:

• Màquines centrífugues
• Bombes i ventiladors
• Compressor i transportadors
• Aplicacions industrials en els sectors de construcció, alimentació i begudes, i químic
