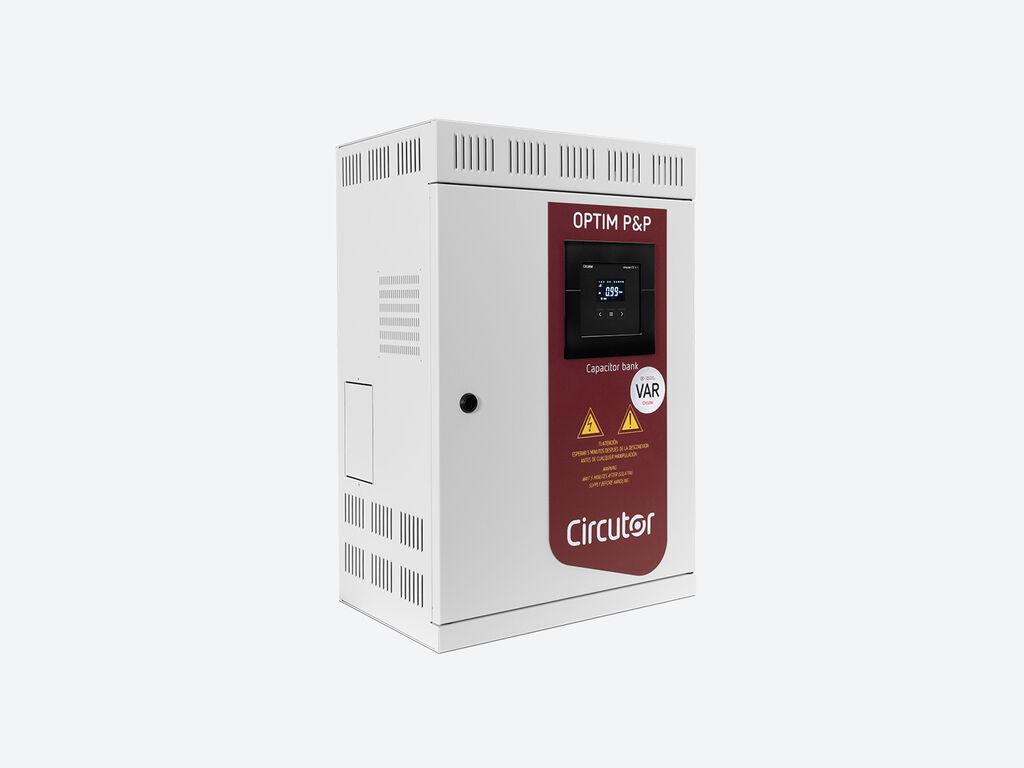

Bateria automàtica de condensadors OPTIM 3 P&P-52,5-440

La bateria automàtica de condensadors Circutor OPTIM 3 P&P-52,5-440 (referència R3L170) és una solució d’alta eficiència per a la compensació automàtica d’energia reactiva en instal·lacions industrials amb càrregues fluctuants. Dissenyada per millorar el rendiment de les xarxes elèctriques i reduir els costos associats a l’energia reactiva, aquesta bateria és ideal per compensar les variacions ràpides de potència en sistemes amb càrregues que canvien en intervals de segons.

La sèrie OPTIM P&P de Circutor es caracteritza per la seva simplicitat d’instal·lació i robustesa, cosa que la converteix en una opció perfecta per a instal·lacions industrials que requereixen una compensació de reactiva fiable i duradora. L’equip utilitza contactors per a la maniobra, permetent un control precís en funció de la demanda, i ajustant la compensació de manera automàtica segons les necessitats del sistema.

Aquesta bateria té una capacitat de 52,5 kvar a 440 V i està dissenyada per operar en sistemes de 400 V. Està composta per tres passos de condensadors (7,5 + 15 + 30 kvar), cosa que permet una compensació esglaonada de l’energia reactiva, optimitzant el rendiment del sistema elèctric i evitant penalitzacions per consum excessiu de reactiva. Això ajuda a reduir la potència contractada i, en conseqüència, els costos operatius de la instal·lació.

El model OPTIM 3 P&P-52,5-440 inclou un interruptor magnetotèrmic general, cosa que proporciona una protecció integrada contra sobrecàrregues i curtcircuits, assegurant la seguretat de l’equip i del sistema en general. A més, aquest equip ofereix l’opció d’afegir un interruptor manual o automàtic a la capçalera de la bateria, així com una protecció diferencial, cosa que millora encara més la seguretat i facilita el manteniment de la instal·lació.

Característiques elèctriques:

• Capacitat total: 52,5 kvar a 440 V, 43 kvar a 400 V
• Passos de compensació: 7,5 + 15 + 30 kvar
• Tensió d’ús: 440 V (altres tensions, consultar)
• Freqüència: 50 Hz
• Sobretensió: Permet fins a un 30 % per curts períodes (màxim 1 minut)
• Consum de potència: < 0,5 W/kvar
• Resistència de descàrrega: 75 V / 3 min
• Tolerància de capacitat: -5% / +10%
• Relació de transformació: In/5 A

Característiques del motor:

• Alimentació elèctrica: 230 V per a la maniobra de contactors
• Protecció del motor: Magnetotèrmica general inclosa
• Sobreintensitat permanent: 1,3 In
• Tensió de maniobra: 230 V

Característiques ambientals:

• Temperatura de treball: Des de -50 °C fins a 55 °C
• Humitat relativa: Fins a 80 % sense condensació
• Grau de protecció: IP 21
• Altitud màxima: 1000 metres (per a altituds superiors, es recomana ventilació forçada)

Característiques mecàniques:

• Envoltant: Xapa metàl·lica, color gris RAL 7035 i granat RAL 3005
• Fixació: Mural
• Ventilació: Natural o forçada, depenent de l’opció seleccionada
• Pes: 20 kg

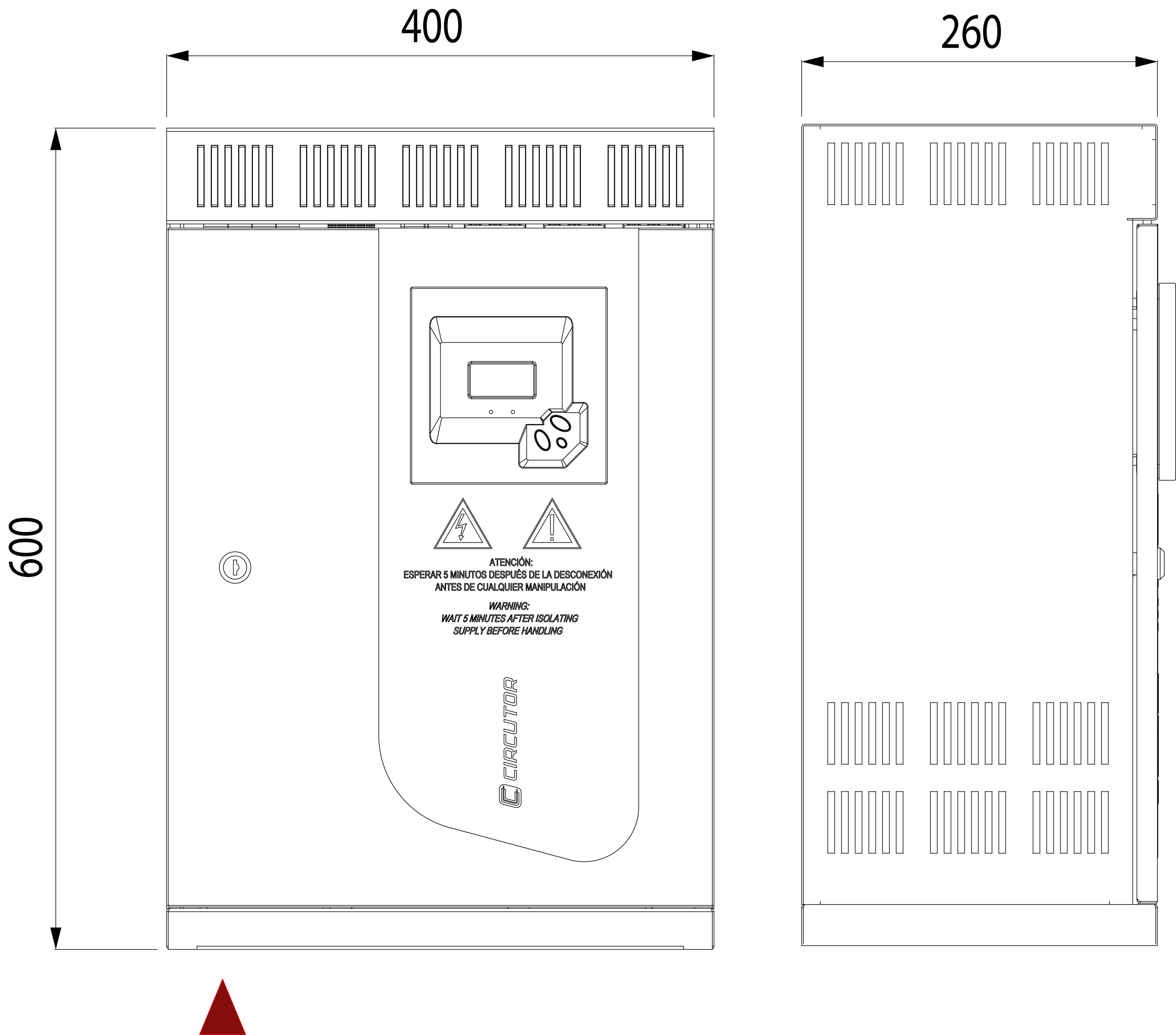

• Dimensions: 400 x 600 x 260 mm (ample x alt x fons)

Opcional:

• Interruptor manual o automàtic a la capçalera de la bateria
• Protecció diferencial per a més seguretat
• Unitat de ventilació forçada amb termòstat per a entorns més exigents
• Autotransformador 400/230 V
• Regulador amb Analitzador de xarxes Computer SMART III per a control avançat

Normatives:

La bateria Circutor OPTIM 3 P&P compleix amb les normatives internacionals IEC 60831-1, IEC 61921 i IEC 60439, garantint que l’equip compleix amb els estàndards de seguretat i qualitat més exigents per a la compensació d’energia reactiva.
