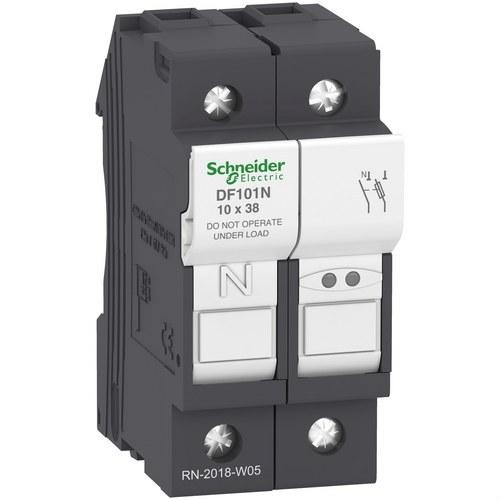

Portafusibles TeSys DF 1P+N 32A 690VAC mida del fusible 10x38mm

El portafusibles modular TeSys DF, referència DF101N de Schneider Electric, és una solució eficaç per a la protecció de circuits de control en aplicacions industrials. Dissenyat per gestionar corrents de fins a 32 A i una tensió de treball de 690 V, aquest portafusibles de 2 pols (1P+N) és ideal per protegir equips elèctrics i garantir un funcionament segur. Compatible amb fusibles de mida 10x38 mm de tipus gG o aM, pot suportar una capacitat de curtcircuit de fins a 120 kA a 400 V, cosa que proporciona una protecció robusta davant sobrecàrregues i curtcircuits.

El disseny compacte del TeSys DF (amb una amplada de només 35 mm) permet el seu ús en panells modulars, amb muntatge senzill en carril DIN de 35 mm. La connexió es realitza mitjançant borns de cargol, assegurant una instal·lació ferma i segura. El portafusibles compta amb un sistema de bloqueig mitjançant maneta, que permet bloquejar-lo amb un cadenat sense necessitat d’accessoris addicionals, proporcionant seguretat durant el manteniment o la manipulació del circuit.

Aquest portafusibles està dissenyat per complir amb múltiples normes internacionals, incloent-hi IEC, UL, CSA, CCC, EAC i homologacions marines, cosa que el fa apte per a una varietat d’entorns i aplicacions. A més, és un producte Green Premium, complint amb les normatives RoHS i REACh, cosa que assegura un baix impacte ambiental i un ús sostenible.

Especificacions tècniques:

• Model: Portafusibles TeSys DF 1P+N.
• Referència: DF101N.
• Gamma: TeSys.
• Tipus de fusible compatible: 10x38 mm, tipus gG o aM.
• Nombre de pols: 1P + N.
• Tensió nominal d’ús (Ue): 690 V AC/DC.
• Corrent nominal d’ús (Ie): 32 A a 400 V AC.
• Corrent tèrmic convencional (Ith): 32 A a <20 °C.
• Tensió nominal d’aïllament (Ui): 690 V.
• Resistència a pics de tensió (Uimp): 6 kV.
• Categoria d’ús: AC-21, DC-21A.
• Resistència a curtcircuits: Fins a 120 kA a 400 V.
• Potència dissipada: 3 W.
• Dimensions: Amplada de 35 mm.
• Muntatge: En carril DIN de 35 mm.
• Tipus de control: Maneta bloquejable.
• Certificacions: IEC, UL, CSA, CCC, EAC, Marine.

Avantatges addicionals:

• Muntatge compacte i senzill: La seva mida compacta facilita la integració en panells elèctrics sense ocupar gaire espai.
• Bloqueig segur: La possibilitat de bloquejar la maneta amb cadenat incrementa la seguretat en intervencions de manteniment.
• Compatibilitat àmplia: S’adapta a diversos entorns industrials gràcies a la seva capacitat de suportar altes corrents de curtcircuit i complir amb múltiples normatives.

El portafusibles TeSys DF 1P+N de Schneider Electric és la solució ideal per a qui necessita una protecció eficaç i segura en els seus sistemes elèctrics. Amb característiques avançades, un disseny compacte i múltiples certificacions, garanteix un rendiment fiable en una àmplia gamma d’aplicacions industrials.
