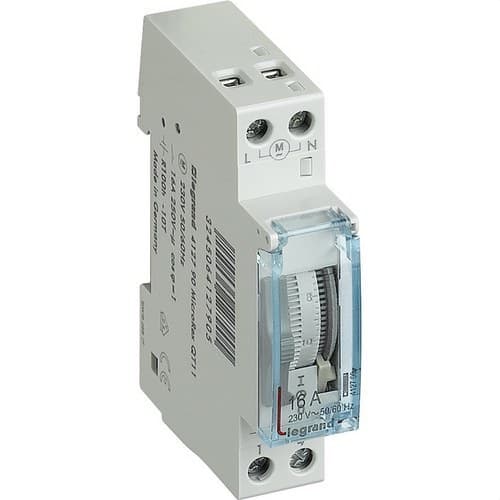

Interruptor horari programable analògic esfera vertical diari amb reserva de marxa

El interruptor horari programable Legrand 412790 és un programador analògic modular dissenyat per automatitzar l’encesa i l’apagada de circuits elèctrics segons una programació diària. Disposa de esfera vertical, programació en intervals de 15 minuts, una sortida de 16 amperes i una reserva de marxa de 100 hores que permet conservar el funcionament del rellotge davant talls temporals de subministrament.

Amb alimentació a 230 volts en corrent altern i format compacte de només 1 mòdul, es pot instal·lar sobre carril DIN en quadres elèctrics per controlar automàticament càrregues com il·luminació o calefacció. El seu selector frontal de tres posicions permet triar entre funcionament permanent, automàtic o desconnectat.

Interruptor horari analògic amb programació diària

La referència 412790 pertany a la gamma d’interruptors horaris programables de Legrand i utilitza una programació analògica de 24 hores.

L’esfera vertical representa un cicle complet d’un dia i està dividida en segments de 15 minuts. Mitjançant aquests segments és possible establir els períodes durant els quals s’ha de mantenir connectada o desconnectada la sortida.

Un cop realitzada la programació, el cicle es repeteix automàticament cada 24 hores, de manera que resulta especialment pràctic per a instal·lacions que necessiten mantenir els mateixos horaris de funcionament cada dia.

Programació mínima de 15 minuts

Cada segment del programador equival a 15 minuts, que és també l’interval mínim de commutació permès pel dispositiu.

Aquesta resolució permet establir diferents períodes de funcionament durant el dia sense necessitat d’utilitzar sistemes de programació digital més complexos.

Legrand especifica una precisió de commutació de més o menys 5 minuts per a aquest interruptor horari analògic.

Reserva de marxa de 100 hores

Una de les principals característiques del Legrand 412790 és la seva reserva de marxa de 100 hores. El dispositiu incorpora un acumulador recarregable que permet mantenir el funcionament del rellotge quan s’interromp temporalment el subministrament elèctric.

D’aquesta manera, un tall de subministrament no obliga a reajustar immediatament l’hora del programador, sempre que la durada de la interrupció es mantingui dins de la capacitat de reserva especificada.

Legrand identifica l’element d’emmagatzematge integrat com un acumulador recarregable de níquel-metall hidrur.

Sortida de 16 amperes

L’interruptor horari disposa d’1 canal i 1 contacte normalment obert sense potencial. El corrent nominal de commutació és de 16 amperes a 250 volts en corrent altern per a una càrrega amb factor de potència cosinus phi igual a 1.

Aquesta capacitat permet utilitzar-lo per a l’automatització de diferents circuits compatibles, i cal comprovar sempre la naturalesa i la potència de la càrrega que es vol governar.

Control automàtic d’il·luminació i calefacció

Legrand indica aquest programador per a aplicacions com el control horari d’il·luminació o calefacció. Permet establir períodes diaris de connexió i desconnexió sense necessitat de fer la maniobra manualment cada dia.

Es pot utilitzar, per exemple, per controlar circuits que han de funcionar només durant determinades franges horàries, sempre respectant la capacitat elèctrica del contacte i les característiques de la càrrega connectada.

Selector frontal ON, AUTO i OFF

El frontal incorpora un selector manual de tres posicions que permet triar entre diferents modes de funcionament:

• ON: connexió manual permanent de la sortida.
• AUTO: funcionament segons els horaris establerts a l’esfera de programació.
• OFF: desconnexió manual de la sortida.

Aquesta funció permet anul·lar temporalment la programació quan calgui sense haver de modificar els segments horaris prèviament configurats.

Canvi manual entre horari d’estiu i d’hivern

El Legrand 412790 permet fer el canvi manual entre horari d’estiu i d’hivern. L’ajust no es fa automàticament, per la qual cosa s’ha de modificar manualment quan correspongui.

La posada en hora també es fa directament sobre el mecanisme analògic del dispositiu.

Rellotge controlat per quars

El mecanisme horari està controlat per quars, proporcionant una referència estable per a l’avanç de la programació diària.

La combinació del mecanisme de quars amb la reserva de marxa integrada permet mantenir el rellotge operatiu durant interrupcions temporals de l’alimentació.

Alimentació a 230 volts

L’interruptor horari funciona amb una alimentació de 230 volts en corrent altern i admet una freqüència de 50 o 60 hertzs.

L’alimentació elèctrica es fa per la part superior del dispositiu, seguint l’esquema de connexió indicat per Legrand.

Format compacte d’1 mòdul

El Legrand 412790 ocupa únicament 1 mòdul de 17,5 mil·límetres d’amplada, cosa que permet instal·lar-lo en quadres elèctrics amb un consum mínim d’espai.

Està dissenyat per al seu muntatge sobre carril DIN i es pot col·locar al costat de magnetotèrmics, diferencials, contactors i altres dispositius modulars de comandament i protecció.

Dimensions del Legrand 412790

Les dimensions indicades pel fabricant són:

• Amplada: 17,5 mil·límetres.
• Alçada: 83 mil·límetres.
• Profunditat: 60 mil·límetres.
• Nombre de mòduls: 1.

El seu format especialment compacte facilita la incorporació de programació horària fins i tot en quadres amb un espai modular limitat.

Borns per a conductors de fins a 4 mil·límetres quadrats

Els borns de l’interruptor horari admeten conductors amb seccions compreses entre 1,5 i 4 mil·límetres quadrats.

El dispositiu incorpora, a més, indicacions dels borns de connexió per facilitar la identificació durant el cablejat i la posada en servei.

Protecció IP20

La referència 412790 presenta un grau de protecció IP20 i està concebuda per instal·lar-se a l’interior de quadres elèctrics i envolvents adequades.

La seva temperatura ambient de funcionament està compresa entre -10 i 55 graus Celsius, mentre que la temperatura d’emmagatzematge admesa se situa entre -10 i 60 graus Celsius.

Característiques tècniques del Legrand 412790

• Marca: Legrand.
• Referència: 412790.
• EAN: 3245064127905.
• Tipus de producte: interruptor horari programable analògic.
• Tipus de programació: diària.
• Cicle de programació: 24 hores.
• Tipus d’esfera: vertical.
• Nombre de canals: 1.
• Nombre de sortides: 1.
• Tipus de contacte: normalment obert sense potencial.
• Corrent nominal de commutació: 16 amperes a 250 volts en corrent altern.
• Programació mínima: 15 minuts.
• Durada de cada segment: 15 minuts.
• Precisió de commutació: més o menys 5 minuts.
• Reserva de marxa: 100 hores.
• Control del rellotge: quars.
• Alimentació: 230 volts en corrent altern.
• Freqüència: entre 50 i 60 hertzs.
• Selector manual: ON, AUTO i OFF.
• Canvi estiu i hivern: manual.
• Muntatge: carril DIN.
• Nombre de mòduls: 1.
• Amplada: 17,5 mil·límetres.
• Alçada: 83 mil·límetres.
• Profunditat: 60 mil·límetres.
• Grau de protecció: IP20.
• Secció admesa als borns: entre 1,5 i 4 mil·límetres quadrats.
• Sentit d’alimentació: superior.
• Temperatura de funcionament: entre -10 i 55 graus Celsius.
• Temperatura d’emmagatzematge: entre -10 i 60 graus Celsius.
• Acumulador integrat: sí, recarregable.
• Tecnologia de l’acumulador: níquel-metall hidrur.
• Color: gris RAL 7035.

Programació horària diària en només 1 mòdul

El interruptor horari Legrand 412790 permet automatitzar diàriament circuits d’il·luminació, calefacció i altres càrregues compatibles mitjançant una programació analògica senzilla en intervals de 15 minuts.

La seva reserva de marxa de 100 hores, sortida de 16 amperes, selector manual ON–AUTO–OFF i format compacte d’1 mòdul ofereixen una solució pràctica per a instal·lacions que necessiten controlar horaris de funcionament repetitius directament des del quadre elèctric.
