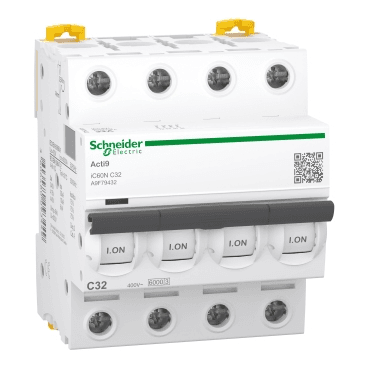

Magnetotèrmic IC60N 4P 32A Corba C 10kA

L’interruptor automàtic en miniatura (MCB) Acti9 iC60N 4P 32 A de Schneider Electric és un dispositiu dissenyat per oferir una protecció completa contra sobrecàrregues i curtcircuits en sistemes elèctrics de baixa tensió. Aquest interruptor automàtic de 4 pols (amb tots els pols protegits) està optimitzat per a aplicacions en instal·lacions tant de corrent altern (CA) com de corrent continu (CC), proporcionant seguretat i fiabilitat en el subministrament elèctric.

Amb una corrent nominal de 32 A i una corba de dispar tipus C, l’Acti9 iC60N garanteix una resposta ràpida i efectiva davant sobrecàrregues i curtcircuits, protegint tant les persones com els equips connectats a la xarxa. Aquest interruptor és ideal per ser utilitzat en entorns residencials, comercials i industrials lleugers, on es requereix una protecció fiable i robusta.

L’interruptor té una capacitat de tall de 6000 A a 400 V CA conforme a la norma IEC/EN 60898-1, cosa que assegura el seu rendiment en instal·lacions amb nivells de corrent de curtcircuit mitjans. A més, aquest dispositiu pot operar amb un poder de tall de 10 kA a 230/400 V CA i fins a 20 kA a 230 V CA, cosa que el fa adequat per protegir circuits en aplicacions de més exigència.

Característiques clau:

• Corrent nominal: 32 A
• Corba de dispar: Tipus C (resposta mitjana)
• Capacitat de tall: 6000 A a 400 V CA segons IEC/EN 60898-1
• Protecció: Curtcircuits i sobrecàrregues en sistemes de corrent altern i continu

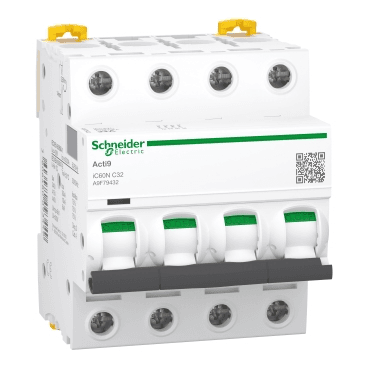

L’interruptor Acti9 iC60N compta amb una sèrie de característiques avançades que faciliten tant la seva instal·lació com el seu manteniment. L’indicador de Visitrip, exclusiu de Schneider Electric, permet identificar de manera ràpida el circuit que ha causat el dispar de l’interruptor, cosa que redueix considerablement el temps de diagnòstic i intervenció. A més, la banda verda Visisafe garanteix la desconnexió física dels contactes, cosa que permet realitzar el manteniment aigües avall de forma segura.

El disseny compacte d’aquest interruptor permet instal·lar-lo en carrils DIN estàndard, fent que la integració en quadres elèctrics modulars sigui ràpida i senzilla. A més, compta amb terminals de connexió simples a la part superior i inferior, que admeten cables rígids de fins a 35 mm² i cables flexibles de fins a 25 mm², oferint flexibilitat en el disseny del sistema elèctric.

Dades tècniques clau:

• Tensió nominal d’aïllament (Ui): 500 V CA
• Resistència a pics de tensió (Uimp): 6 kV
• Freqüència d’operació: 50/60 Hz
• Classe de limitació: Classe 3 conforme a IEC/EN 60898-1
• Durabilitat mecànica: 20.000 cicles
• Durabilitat elèctrica: 10.000 cicles
• Dimensions: 72 mm d’amplada, 85 mm d’alçada, 78,5 mm de profunditat
• Pes: 0,5 kg

Característiques addicionals:

• Protecció robusta: L’Acti9 iC60N està dissenyat per oferir una protecció eficaç tant en xarxes de corrent altern com continu, amb capacitat de tallar alts nivells de corrent en aplicacions crítiques.
• Fiabilitat en el manteniment: Gràcies a la seva banda Visisafe, els usuaris poden estar segurs que els contactes estan físicament desconnectats, cosa que augmenta la seguretat durant les tasques de manteniment.
• Disseny modular: La seva instal·lació en carril DIN facilita la integració en qualsevol quadre elèctric, cosa que el converteix en una opció flexible i versàtil per a una àmplia gamma d’aplicacions.

Aplicacions típiques:

Aquest interruptor automàtic és ideal per al seu ús en instal·lacions on es requereixi una protecció robusta i fiable contra curtcircuits i sobrecàrregues. Les seves aplicacions inclouen sistemes de distribució elèctrica en edificis residencials i comercials, petites indústries, i qualsevol instal·lació que utilitzi tant corrent altern com continu. A més, la seva capacitat per ser integrat en quadres modulars i la seva compatibilitat amb blocs de distribució i embarrats tipus pinta el converteixen en una solució flexible per a diverses configuracions d’instal·lació.

L’interruptor automàtic en miniatura Acti9 iC60N 4P 32 A de Schneider Electric és una solució altament fiable per protegir circuits elèctrics contra sobrecàrregues i curtcircuits. Amb la seva capacitat de tall de fins a 6000 A i característiques avançades com l’indicador Visitrip i la banda Visisafe, aquest dispositiu garanteix la seguretat i la fiabilitat en instal·lacions elèctriques, facilitant tant la seva instal·lació com el manteniment.
