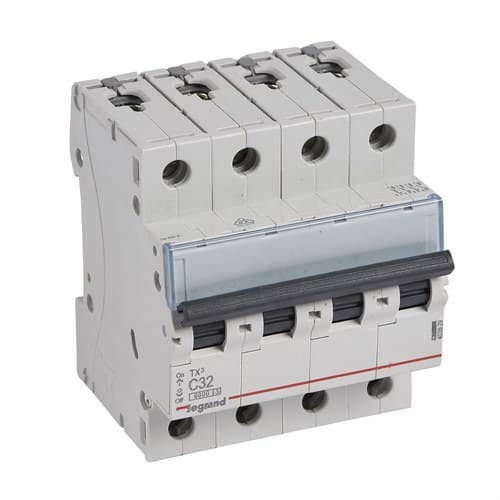

Magnetotèrmic TX3 4P 32A Corba C Corba C 6kA

El magnetotèrmic Legrand TX³ 403629 és un interruptor automàtic tetrapolar dissenyat per protegir instal·lacions elèctriques davant sobrecàrregues i curtcircuits. Disposa de 4 pols protegits, una intensitat nominal de 32 amperes, característica de dispar corba C i una tensió nominal de 400 volts en corrent altern.

Amb un poder de tall de 6 kiloamperes a 400 volts segons EN 60898-1, aquest magnetotèrmic de la gamma TX³ està preparat per a la seva integració en quadres elèctrics residencials, comercials i altres instal·lacions de distribució. El seu format modular ocupa 4 mòduls i permet muntatge sobre carril DIN.

Magnetotèrmic Legrand TX³ de 4 pols i 32 amperes

La referència 403629 pertany a la gamma d'interruptors automàtics magnetotèrmics TX³ de Legrand. La seva funció principal és protegir el cablejat i els equips connectats davant les sobreintensitats que poden produir-se com a conseqüència d'una sobrecàrrega o un curtcircuit.

El dispositiu combina una protecció tèrmica, destinada a actuar davant sobrecàrregues mantingudes, amb una protecció magnètica, que proporciona una actuació ràpida quan apareix un corrent elevat de curtcircuit.

A més de la seva funció de protecció, Legrand indica que l'interruptor es pot utilitzar per controlar i aïllar la instal·lació, facilitant la desconnexió manual del circuit durant treballs de manteniment o intervenció.

4 pols protegits

El Legrand TX³ 403629 disposa de 4 pols totals i 4 pols protegits. El seu mecanisme permet realitzar l'obertura conjunta dels conductors associats al circuit quan es produeix el dispar del magnetotèrmic.

Aquesta configuració tetrapolar resulta adequada per a instal·lacions que requereixen protecció simultània sobre quatre conductors mitjançant un únic dispositiu modular.

Intensitat nominal de 32 amperes

La intensitat nominal del magnetotèrmic és de 32 amperes. Aquest valor s'ha de coordinar amb la secció dels conductors, les característiques de la càrrega, el mètode d'instal·lació i les condicions previstes per al circuit.

Una selecció correcta de l'interruptor automàtic permet protegir el cablejat davant corrents superiors a les que pot suportar de manera contínua.

Corba de dispar C

La referència 403629 incorpora una corba de dispar C. En aquest tipus d'interruptors, el dispar magnètic instantani es produeix quan el corrent arriba aproximadament entre 5 i 10 vegades la intensitat nominal.

Per a aquest model de 32 amperes, Legrand estableix un llindar magnètic comprès entre 160 i 320 amperes.

Aquesta característica permet suportar determinades puntes de corrent de curta durada sense provocar necessàriament un dispar immediat, mantenint alhora una resposta ràpida davant corrents elevats de curtcircuit.

Protecció tèrmica davant sobrecàrregues

Quan el corrent que travessa el circuit supera el seu valor nominal durant un temps determinat, el mecanisme tèrmic del magnetotèrmic provoca l'obertura dels contactes.

Aquesta protecció ajuda a evitar l'escalfament excessiu del cablejat i d'altres components elèctrics que podria produir-se si una sobrecàrrega es mantingués durant massa temps.

Protecció magnètica davant curtcircuits

Davant un corrent de curtcircuit elevat, el mecanisme magnètic actua ràpidament per interrompre l'alimentació del circuit.

La combinació d'ambdós sistemes permet disposar en un mateix dispositiu de protecció davant els dos principals tipus de sobreintensitat que poden aparèixer en una instal·lació elèctrica.

Poder de tall de 6 kiloamperes

El Legrand 403629 presenta un poder de tall assignat Icn de 6 kiloamperes a 400 volts segons EN 60898-1.

El poder de tall representa la capacitat de l'interruptor automàtic per interrompre de manera segura un corrent de curtcircuit dins de les condicions especificades per la norma i pel fabricant.

Segons IEC 60947-2, Legrand especifica a més un poder de tall últim Icu de 6 kiloamperes a 400 volts i de 10 kiloamperes a 230 volts.

Classe de limitació d'energia 3

El magnetotèrmic disposa de classe de limitació d'energia 3, el nivell màxim contemplat a EN 60898-1 per a aquest paràmetre.

La limitació d'energia contribueix a reduir la quantitat d'energia que travessa el circuit durant una situació de curtcircuit, dins de les condicions de funcionament previstes per al dispositiu.

Tensió nominal de 400 volts

El Legrand TX³ 403629 està dissenyat per a una tensió nominal de 400 volts en corrent altern, amb un rang nominal indicat pel fabricant d'entre 360 i 440 volts.

La freqüència de funcionament es troba entre 50 i 60 hertzs, permetent la seva integració en xarxes elèctriques habituals de distribució en corrent altern.

Format de 4 mòduls per a carril DIN

L'interruptor automàtic està dissenyat per al seu muntatge sobre carril DIN dins del quadre elèctric i ocupa una amplada equivalent a 4 mòduls.

Les seves dimensions aproximades són:

• Amplada: 70,8 mil·límetres.
• Alçada: 88 mil·límetres.
• Profunditat: 77,8 mil·límetres.
• Profunditat d'instal·lació: 44 mil·límetres.

El format modular facilita la seva instal·lació al costat de diferencials, contactors i altres dispositius de protecció i control.

Alimentació superior o inferior

El Legrand 403629 ofereix flexibilitat durant el cablejat del quadre elèctric, ja que pot rebre l'alimentació tant per la part superior com per la inferior.

La connexió es pot realitzar mitjançant cable de coure o pinta de distribució tipus espiga, sempre utilitzant components compatibles i respectant les indicacions de muntatge del fabricant.

Capacitat de connexió per a diferents seccions de cable

Els borns estan preparats per connectar conductors de diferents seccions. Legrand especifica una capacitat màxima de:

• Conductor flexible: fins a 25 mil·límetres quadrats.
• Conductor rígid: fins a 35 mil·límetres quadrats.

El sistema utilitza terminals cargolats i està dissenyat per proporcionar una connexió ferma dins del quadre elèctric.

Borns amb protecció IP20

L'interruptor disposa d'un grau de protecció IP20, amb borns concebuts per protegir davant el contacte accidental amb parts actives quan l'equip es troba correctament instal·lat.

La resistència davant impactes mecànics indicada per Legrand és IK02.

Portaetiquetes integrat

El frontal del magnetotèrmic incorpora un portaetiquetes que permet identificar clarament el circuit protegit.

Aquesta característica facilita el manteniment, la inspecció i la localització de circuits en quadres elèctrics amb diversos dispositius de protecció.

Compatible amb auxiliars Legrand DX³

El magnetotèrmic TX³ 403629 es pot equipar amb determinats auxiliars i accessoris de la gamma Legrand DX³, permetent incorporar funcions addicionals de comandament o senyalització.

Legrand també preveu la connexió de conductors d'alumini mitjançant l'accessori terminal específic compatible indicat per a la gamma.

Ampli rang de condicions d'instal·lació

La fitxa tècnica del producte estableix un grau de contaminació 2 i una temperatura d'emmagatzematge compresa entre -40 i 70 graus Celsius.

El dispositiu està fabricat en color gris similar a RAL 7035 i Legrand el classifica com un producte lliure d'halògens.

Conforme a EN 60898-1

El Legrand TX³ 403629 compleix amb els requisits aplicables de la norma EN 60898-1 per a interruptors automàtics destinats a instal·lacions elèctriques domèstiques i usos similars.

La referència disposa a més de certificació AENOR, on es confirmen els seus 4 pols, 400 volts, 32 amperes, corba C, poder de tall de 6 kiloamperes i classe de limitació d'energia 3.

Característiques tècniques del Legrand 403629

• Marca: Legrand.
• Gamma: TX³.
• Referència: 403629.
• EAN: 3245064036290.
• Tipus de producte: interruptor automàtic magnetotèrmic.
• Nombre de pols: 4.
• Nombre de pols protegits: 4.
• Intensitat nominal: 32 amperes.
• Corba de dispar: C.
• Llindar magnètic: entre 160 i 320 amperes.
• Tensió nominal: 400 volts en corrent altern.
• Rang de tensió nominal: entre 360 i 440 volts.
• Freqüència: entre 50 i 60 hertzs.
• Poder de tall Icn segons EN 60898-1 a 400 volts: 6 kiloamperes.
• Poder de tall Icu segons IEC 60947-2 a 400 volts: 6 kiloamperes.
• Poder de tall Icu segons IEC 60947-2 a 230 volts: 10 kiloamperes.
• Classe de limitació d'energia: 3.
• Nombre de mòduls: 4.
• Muntatge: carril DIN.
• Amplada: 70,8 mil·límetres.
• Alçada: 88 mil·límetres.
• Profunditat: 77,8 mil·límetres.
• Profunditat d'instal·lació: 44 mil·límetres.
• Grau de protecció: IP20.
• Resistència davant impactes: IK02.
• Grau de contaminació: 2.
• Capacitat màxima amb conductor flexible: 25 mil·límetres quadrats.
• Capacitat màxima amb conductor rígid: 35 mil·límetres quadrats.
• Tipus de connexió: terminal cargolat, cable o pinta de distribució.
• Sentit d'alimentació: superior o inferior.
• Temperatura d'emmagatzematge: entre -40 i 70 graus Celsius.
• Color: gris RAL 7035.
• Lliure d'halògens: sí.
• Portaetiquetes: incorporat.
• Compatible amb auxiliars DX³: sí.
• Norma principal: EN 60898-1.

Protecció tetrapolar per a instal·lacions elèctriques

El magnetotèrmic Legrand TX³ 403629 combina 32 amperes, corba C, protecció de 4 pols i un poder de tall de 6 kiloamperes a 400 volts en un format compacte de 4 mòduls.

El seu muntatge sobre carril DIN, alimentació superior o inferior, capacitat per a conductors de fins a 35 mil·límetres quadrats, portaetiquetes i compatibilitat amb auxiliars DX³ faciliten la seva incorporació en quadres elèctrics que necessiten una protecció eficaç davant sobrecàrregues i curtcircuits.
