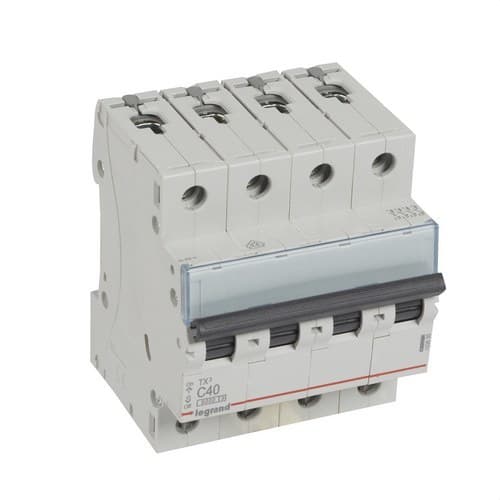

Magnetotèrmic TX3 4P 40A Corba C Corba C 6kA

El magnetotèrmic Legrand TX³ 403630 és un interruptor automàtic de 4 pols protegits i 40 amperes, dissenyat per protegir instal·lacions elèctriques davant sobrecàrregues i curtcircuits. Disposa de corba de dispar C, tensió nominal de 400 volts i un poder de tall de 6 kiloamperes a 400 volts segons EN 60898-1.

El seu format de 4 mòduls i muntatge sobre carril DIN faciliten la integració en quadres elèctrics residencials, terciaris i industrials. A més de la protecció magnetotèrmica, el dispositiu es pot utilitzar per controlar i aïllar el circuit elèctric i admet diferents auxiliars i accessoris de la gamma Legrand DX³.

Magnetotèrmic Legrand TX³ de 4 pols i 40 amperes

La referència 403630 pertany a la gamma d'interruptors automàtics TX³ de Legrand. Disposa de 4 pols totals i 4 pols protegits, proporcionant protecció magnetotèrmica sobre tots els pols del dispositiu.

La intensitat nominal és de 40 amperes i la tensió nominal de funcionament és de 400 volts en corrent altern, amb un rang nominal indicat per Legrand comprès entre 360 i 440 volts.

Protecció contra sobrecàrregues i curtcircuits

L'interruptor automàtic combina dos principis de protecció. La part tèrmica actua davant sobrecàrregues mantingudes que poden provocar un escalfament excessiu dels conductors, mentre que el dispar magnètic proporciona una actuació ràpida davant corrents elevats produïts per un curtcircuit.

Aquesta combinació permet protegir el cablejat i els equips connectats davant les principals situacions de sobreintensitat que poden produir-se en una instal·lació elèctrica.

Corba de dispar C

El Legrand 403630 disposa d'una corba de dispar C. El fabricant estableix per a aquesta corba un llindar magnètic comprès entre 5 i 10 vegades la intensitat nominal.

En aquesta versió de 40 amperes, el dispar magnètic se situa entre 200 i 400 amperes. Aquesta característica permet suportar determinades puntes momentànies de corrent mantenint una resposta ràpida davant curtcircuits.

Poder de tall de 6 kiloamperes a 400 volts

Segons la norma EN 60898-1, el magnetotèrmic disposa d'un poder de tall assignat de 6 kiloamperes a 400 volts.

Per a una tensió de 230 volts, Legrand indica un poder de tall assignat de 10 kiloamperes segons EN 60898-1.

Capacitat de tall segons IEC 60947-2

D'acord amb IEC 60947-2, la capacitat de tall últim especificada per Legrand és de:

• 6 kiloamperes a 400 volts.
• 10 kiloamperes a 230 volts.

Els valors de poder de tall sempre s'han d'interpretar juntament amb la tensió i la norma d'assaig corresponent.

Classe de limitació d'energia 3

El Legrand TX³ 403630 presenta una classe de limitació d'energia 3 conforme a EN 60898-1.

La limitació d'energia ajuda a reduir l'energia que travessa la instal·lació durant un curtcircuit, disminuint els esforços tèrmics i electrodinàmics suportats pels conductors i altres components situats aigües avall.

Muntatge en carril DIN i format de 4 mòduls

El magnetotèrmic està dissenyat per al seu muntatge sobre carril DIN i ocupa una amplada equivalent a 4 mòduls.

La seva profunditat d'instal·lació és de 44 mil·límetres, permetent integrar-lo en quadres elèctrics modulars juntament amb interruptors diferencials, contactors, protectors contra sobretensions i altres dispositius de protecció i control.

Dimensions

• Amplada: 70,8 mil·límetres.
• Alçada: 88 mil·límetres.
• Profunditat: 77,8 mil·límetres.
• Profunditat d'instal·lació: 44 mil·límetres.
• Amplada modular: 4 mòduls.

Borns protegits IP20

Els terminals estan dissenyats amb protecció IP20 davant el contacte accidental amb els dits quan el dispositiu es troba correctament instal·lat.

L'interruptor utilitza terminals cargolats i es pot connectar tant mitjançant conductors com mitjançant sistemes de distribució per pinta compatibles.

Capacitat de connexió

• Conductor flexible: fins a 25 mil·límetres quadrats.
• Conductor rígid: fins a 35 mil·límetres quadrats.

La capacitat d'embornament permet utilitzar el magnetotèrmic en quadres elèctrics amb diferents seccions de conductor dins dels límits establerts per Legrand.

Alimentació per la part superior o inferior

El TX³ 403630 permet fer l'alimentació elèctrica per la part superior o inferior, proporcionant més flexibilitat durant el disseny i el cablejat del quadre.

Legrand contempla la connexió mitjançant cable de coure o pinta de distribució compatible, facilitant l'alimentació conjunta de diversos dispositius modulars.

Tensió d'aïllament de 500 volts

La tensió nominal d'aïllament del dispositiu és de 500 volts. A més, presenta una tensió assignada suportada a impulsos de 4 kilovolts.

• Tensió nominal: 400 volts.
• Rang nominal de tensió: entre 360 i 440 volts.
• Tensió d'aïllament: 500 volts.
• Tensió suportada a impulsos: 4 kilovolts.
• Freqüència: entre 50 i 60 hertzs.

Protecció IP20 i IK02

L'interruptor automàtic disposa d'un grau de protecció IP20 i una resistència mecànica davant impactes IK02.

El seu grau de contaminació assignat és 2, conforme a les característiques tècniques especificades per Legrand.

Compatible amb auxiliars Legrand DX³

El magnetotèrmic es pot complementar amb auxiliars i accessoris compatibles de la gamma Legrand DX³, permetent ampliar les funcions del quadre elèctric segons les necessitats del projecte.

Entre les possibilitats de la gamma hi ha auxiliars de comandament i senyalització i solucions d'accionament compatibles. La selecció de l'accessori s'ha de comprovar a la documentació vigent de Legrand.

Portaetiquetes incorporat

El frontal disposa d'un portaetiquetes integrat que permet identificar clarament el circuit protegit.

Aquesta característica facilita les tasques d'instal·lació, inspecció i manteniment, especialment en quadres que contenen un nombre elevat de circuits.

Construcció lliure d'halògens

Legrand especifica aquest interruptor automàtic com a lliure d'halògens. La carcassa presenta acabat gris similar a RAL 7035.

Característiques tècniques del Legrand TX³ 403630

• Marca: Legrand.
• Gamma: TX³.
• Referència: 403630.
• EAN: 3245064036306.
• Tipus de producte: interruptor automàtic magnetotèrmic.
• Nombre de pols: 4.
• Nombre de pols protegits: 4.
• Intensitat nominal: 40 amperes.
• Corba de dispar: C.
• Llindar magnètic: entre 200 i 400 amperes.
• Tensió nominal: 400 volts en corrent altern.
• Rang nominal de tensió: entre 360 i 440 volts.
• Freqüència: entre 50 i 60 hertzs.
• Poder de tall segons EN 60898-1 a 400 volts: 6 kiloamperes.
• Poder de tall segons EN 60898-1 a 230 volts: 10 kiloamperes.
• Poder de tall últim segons IEC 60947-2 a 400 volts: 6 kiloamperes.
• Poder de tall últim segons IEC 60947-2 a 230 volts: 10 kiloamperes.
• Tensió nominal d'aïllament: 500 volts.
• Tensió suportada a impulsos: 4 kilovolts.
• Classe de limitació d'energia: 3.
• Grau de contaminació: 2.
• Tipus de muntatge: carril DIN.
• Nombre de mòduls: 4.
• Amplada: 70,8 mil·límetres.
• Alçada: 88 mil·límetres.
• Profunditat: 77,8 mil·límetres.
• Profunditat d'instal·lació: 44 mil·límetres.
• Grau de protecció: IP20.
• Resistència davant impactes: IK02.
• Capacitat màxima per a conductor flexible: 25 mil·límetres quadrats.
• Capacitat màxima per a conductor rígid: 35 mil·límetres quadrats.
• Tipus de terminal: cargolat.
• Connexió mitjançant pinta: sí, amb sistemes compatibles.
• Sentit d'alimentació: superior o inferior.
• Equips auxiliars compatibles: sí.
• Portaetiquetes: integrat.
• Lliure d'halògens: sí.
• Color: gris similar a RAL 7035.
• Temperatura d'emmagatzematge: entre -40 i 70 graus Celsius.

Protecció tetrapolar per a quadres elèctrics

El Legrand TX³ 403630 combina protecció de 4 pols, intensitat nominal de 40 amperes, corba C i un poder de tall de 6 kiloamperes a 400 volts per protegir circuits davant sobrecàrregues i curtcircuits.

El seu format de 4 mòduls, muntatge DIN, alimentació superior o inferior, borns amb protecció IP20, portaetiquetes i compatibilitat amb auxiliars DX³ faciliten la seva incorporació en quadres elèctrics residencials, terciaris i industrials.
