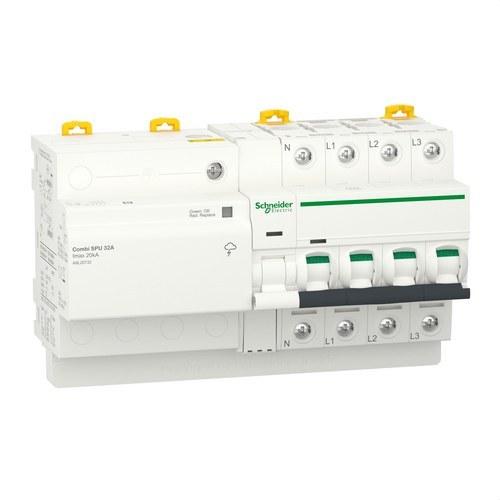

Interruptor automàtic amb protecció combinada contra sobretensions Acti9 Combi SPU 3P + N 32 A

El interruptor automàtic Acti9 Combi SPU 3P+N 32A de Schneider Electric, referència A9L20732, és una solució integral per protegir instal·lacions elèctriques en entorns residencials i terciaris petits. Aquest dispositiu combina la protecció contra sobrecàrregues, curtcircuits i sobretensions transitòries, oferint una protecció fiable per a sistemes elèctrics. En integrar aquestes funcions en un sol dispositiu, se simplifica la instal·lació i es garanteix la continuïtat del servei davant variacions en el subministrament d'energia.

Aquest interruptor automàtic de la gamma Acti9 està dissenyat per a sistemes 3P+N amb un pol protegit. La seva intensitat nominal és de 32A, cosa que el fa ideal per protegir circuits de mida mitjana en xarxes elèctriques TT i TN-S. A més, el dispositiu es munta de manera senzilla sobre un carril DIN, facilitant la seva integració en quadres elèctrics modulars.

La protecció contra sobretensions atmosfèriques es garanteix mitjançant la inclusió d'un supressor de transitoris tipus 2, que ha estat provat per gestionar una ona de corrent d'impuls de 8/20 s. Aquest supressor té una capacitat de descàrrega màxima de 20 kA, cosa que permet desviar els pics de tensió transitoris a terra sense afectar el funcionament dels dispositius connectats. La intensitat nominal de descàrrega és de 5 kA, oferint una protecció efectiva davant sobretensions moderades.

Protecció avançada:

L'interruptor automàtic Acti9 Combi SPU proporciona dos tipus de protecció:

1. Protecció contra sobrecàrregues i curtcircuits, assegurada per un disjuntor C60 amb tecnologia tèrmico-magnètica, que interromp el circuit en cas de sobrecàrregues prolongades o curtcircuits immediats.
2. Protecció contra sobretensions transitòries generades per fenòmens atmosfèrics o pertorbacions a la xarxa elèctrica, desviant els pics de voltatge a terra i protegint els equips sensibles connectats a la xarxa.

Característiques tècniques:

• Intensitat nominal [In]: 32 A
• Nombre de pols: 3P + N (neutre a l'esquerra)
• Tensió nominal d'ús [Ue]: 230/400 V CA a 50/60 Hz
• Capacitat de tall: 10 kA
• Corba de dispar: C
• Tecnologia de dispar: Tèrmico-magnètica
• Nivell de protecció de sobretensió en mode diferencial: ≤ 2,5 kV (entre fase i neutre)
• Nivell de protecció de sobretensió en mode comú: ≤ 1,5 kV (entre neutre i terra)
• Tensió de funcionament màxima contínua (mode diferencial): 340 V CA
• Tensió de funcionament màxima contínua (mode comú): 260 V CA
• Intensitat màxima de descàrrega: 20 kA
• Intensitat de descàrrega nominal: 5 kA

Dimensions i muntatge:

• Alçada: 76 mm
• Amplada: 161 mm
• Profunditat: 102 mm
• Pes: 0,98 kg
• Nombre de passos de 9 mm: 18
• Grau de protecció: IP20 en terminals, IP40 quan està en gabinets modulars

Aquest dispositiu inclou senyalitzacions locals per facilitar la identificació de l'estat de la protecció. Un LED indica l'estat de la protecció contra sobretensions, mostrant verd quan està operativa i vermell quan ha disparat la protecció. Així mateix, disposa d'un indicador de posició del contacte mitjançant una bandera (blanc/vermell) que mostra si l'interruptor està obert o tancat.

Beneficis addicionals:

• Temps de resposta ràpid: Aquest interruptor automàtic té un temps de resposta de menys de 25 ns, garantint una protecció gairebé instantània davant variacions a la xarxa elèctrica.
• Fàcil instal·lació i manteniment: El muntatge en carril DIN facilita la instal·lació en quadres elèctrics modulars. A més, està dissenyat per ser compatible amb sistemes de posada a terra TT i TN-S.
• Durabilitat mecànica i elèctrica: La durabilitat mecànica de l'interruptor és de fins a 20.000 cicles, mentre que la seva durabilitat elèctrica és de 10.000 cicles, cosa que assegura una llarga vida útil.
• Protecció completa: No només protegeix contra sobrecàrregues i curtcircuits, sinó també contra pics de tensió perillosos, cosa que el converteix en una opció versàtil per a qualsevol instal·lació elèctrica que requereixi una protecció fiable i completa.

Aquest interruptor automàtic Acti9 Combi SPU és l'elecció perfecta per a qui necessita una protecció avançada i combinada contra sobrecàrregues, curtcircuits i sobretensions en instal·lacions de 32A. Amb el seu disseny modular i les seves característiques tècniques avançades, ofereix una solució segura i fiable per a la protecció de circuits elèctrics en llars, petites empreses i edificis comercials.
