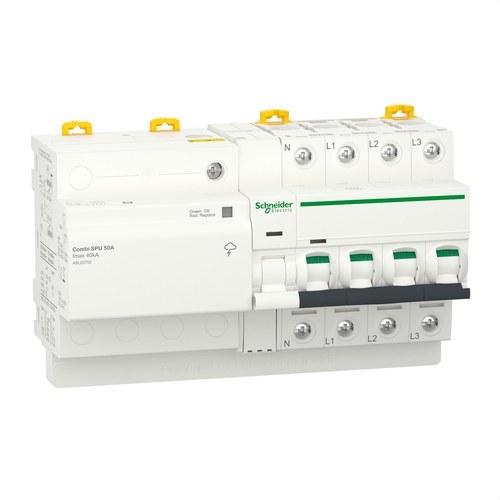

Interruptor automàtic amb protecció contra sobretensions Acti9 Combi SPU 3P + N 50 A

El interruptor automàtic amb protecció contra sobretensions Acti9 Combi SPU 3P+N de Schneider Electric és una solució avançada dissenyada per garantir la seguretat i la continuïtat del servei elèctric en instal·lacions residencials i comercials de petit format. Aquest equip combina un interruptor automàtic de protecció contra curtcircuits i sobrecàrregues amb una protecció addicional davant sobretensions transitòries, fet que el converteix en una opció robusta i eficient per protegir instal·lacions elèctriques de manera integral.

Amb un corrent nominal de 50 A, aquest interruptor és capaç de protegir eficaçment contra sobretensions induïdes per fenòmens atmosfèrics, com ara llamps, redirigint el flux de sobretensions transitòries cap a terra. A més, l'interruptor automàtic C60 integrat ofereix una protecció contínua davant sobrecàrregues i curtcircuits, proporcionant un nivell addicional de seguretat a les xarxes elèctriques.

L'Acti9 Combi SPU està dissenyat per funcionar en xarxes de corrent altern (CA) amb un sistema de posada a terra TT, i és adequat per a la seva instal·lació en quadres elèctrics amb carrils DIN. Aquest equip és compatible amb xarxes de 230/400 V i ofereix un alt nivell de protecció contra sobretensions tant en mode diferencial (entre fase i neutre) com en mode comú (entre neutre i terra), amb nivells de protecció inferiors o iguals a 1,5 kV. Això assegura que els dispositius connectats estiguin protegits davant qualsevol augment imprevist de tensió.

Pel que fa a la seva capacitat de descàrrega, aquest interruptor pot suportar una intensitat de descàrrega nominal de 15 kA i una intensitat de descàrrega màxima de 40 kA, cosa que el fa ideal per gestionar grans pics de tensió. La unitat està equipada amb supressors de transitoris tipus 2, provats amb una ona de corrent d'impuls de 8/20 µs, la qual cosa garanteix una resposta ràpida i efectiva davant qualsevol fluctuació de voltatge.

Aquest model és fàcil d'instal·lar i operar gràcies al seu sistema de control mitjançant maneta i al seu muntatge fix sobre carril DIN. A més, compta amb senyalització visual mitjançant LEDs per indicar l'estat de la protecció contra sobretensions, amb indicadors en verd i vermell, i una bandera blanca i vermella per a la senyalització de l'alliberament de tensió. Aquestes característiques permeten una monitorització senzilla de l'estat de l'interruptor en tot moment.

Dades tècniques clau:

• Corrent nominal: 50 A
• Tensió de funcionament: 230/400 VCA
• Tipus de xarxa: TT, TN-S
• Intensitat de descàrrega nominal: 15 kA
• Intensitat de descàrrega màxima: 40 kA
• Nivell de protecció en mode diferencial: < 1,5 kV (entre fase i neutre)
• Nivell de protecció en mode comú: < 1,5 kV (entre neutre i terra)
• Dimensions: 161 mm d'amplada, 76 mm d'alçada i 102 mm de profunditat
• Pes: 0,98 kg
• Grau de protecció: IP20 (IP40 en gabinets modulars)
• Durabilitat mecànica: 20.000 cicles
• Durabilitat elèctrica: 10.000 cicles

Beneficis addicionals:

• Aquest interruptor Acti9 Combi SPU és ideal per protegir instal·lacions tant en habitatges com en petits comerços, oferint una protecció completa contra sobrecàrregues, curtcircuits i sobretensions atmosfèriques.
• La seva capacitat per gestionar grans descàrregues transitòries, juntament amb el seu disseny compacte i la seva fàcil instal·lació en carril DIN, el converteixen en una opció fiable i pràctica per a electricistes i instal·ladors.
• Amb un temps de resposta inferior als 25 nanosegons, garanteix una reacció immediata davant qualsevol sobrecàrrega, minimitzant els riscos i els danys als equips connectats.

L'Acti9 Combi SPU no només ofereix una protecció completa, sinó que també està dissenyat per garantir la continuïtat del servei, cosa que significa que pot continuar operant en condicions adverses sense interrompre el subministrament elèctric als dispositius connectats. El seu disseny robust i les certificacions de qualitat (CE, AENOR) asseguren que compleix els estàndards més alts de seguretat i rendiment en la indústria elèctrica.
