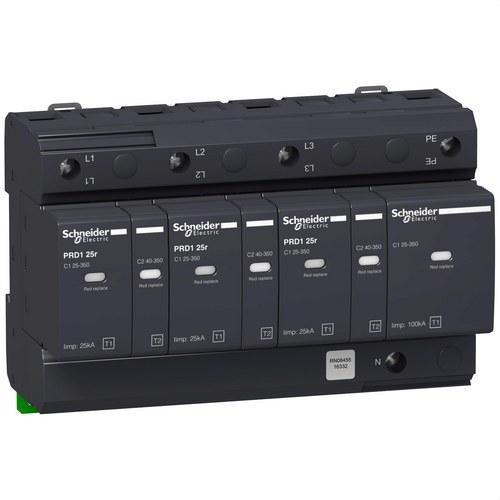

Limitador de sobretensions PRD1 25r 3P+N

El limitador de sobretensions Schneider Electric PRD1 25r 3P+N, pertanyent a la gamma Multi9, és un dispositiu essencial per a la protecció d'instal·lacions elèctriques contra els efectes destructius dels llamps i les sobretensions. Aquest model està dissenyat específicament per a xarxes de distribució elèctrica en sistemes de posada a terra TT i TN-S, garantint la seguretat dels equips i l'estabilitat de la instal·lació.

Aquest limitador de sobretensions és de tipus 1 i 2, la qual cosa significa que ofereix protecció tant contra impactes directes de llamps com contra sobretensions induïdes per maniobres elèctriques. Amb un corrent nominal de descàrrega de 25kA (impuls 8/20 µs) i un corrent màxim de 40kA, és capaç de gestionar alts nivells d'energia, proporcionant una defensa robusta i fiable per a entorns industrials, comercials o residencials. A més, la seva capacitat de gestionar fins a 100kA de corrent en mode comú (entre neutre i terra) assegura una protecció exhaustiva davant descàrregues elèctriques severes.

Aquest dispositiu destaca pel seu disseny modular, que permet muntar-lo fàcilment en un rail DIN, facilitant-ne la instal·lació en armaris elèctrics. El limitador PRD1 25r està compost per 16 mòduls de 9 mm, la qual cosa assegura la seva compatibilitat amb la majoria dels quadres elèctrics modulars. El seu grau de protecció IP20 als terminals, que pot arribar a IP40 quan està muntat en un armari, el fa adequat per a entorns tancats i el protegeix de possibles contactes accidentals i de la pols. A més, compta amb un nivell de protecció contra impactes IK05, oferint resistència mecànica davant cops.

Una de les característiques més pràctiques d'aquest limitador de sobretensions és el seu cartutx endollable i reemplaçable, que facilita el manteniment sense necessitat de desmuntar el dispositiu complet. Això redueix significativament els temps d'inactivitat i assegura que el sistema estigui protegit contínuament. L'indicador d'estat del cartutx ofereix una referència visual clara per a l'usuari: quan el dispositiu està en bon estat, l'indicador és blanc; quan ha arribat al final de la seva vida útil, canvia a vermell, assenyalant que cal reemplaçar el cartutx. A més, compta amb una senyalització remota integrada (1 SD amb contactes de canvi) que permet monitoritzar l'estat del dispositiu a distància, la qual cosa és essencial en instal·lacions grans o en ubicacions difícils d'accedir.

Especificacions tècniques clau:

• Tensió màxima d'operació contínua (Uc): 350 VCA tant en mode diferencial (L-N) com en mode comú (N-PE).
• Corrent nominal de descàrrega (8/20 µs): 25 kA, amb una capacitat màxima de 40 kA.
• Corrent màxim de parallamps (Iimp): 25 kA entre L-N i 100 kA entre N-PE, proporcionant protecció eficaç davant llamps directes.
• Nivell de protecció de tensió: Fins a 1,5 kV, garantint que les sobretensions es retallin a nivells segurs per a la instal·lació.
• Normes: Compleix amb les normatives IEC/EN 61643-11, assegurant que el producte compleix amb els estàndards internacionals de qualitat i seguretat.
• Grau de protecció: IP20 als terminals (IP40 en armari), resistent a impactes mecànics amb classificació IK05.
• Muntatge: Rail DIN per a una instal·lació modular ràpida i senzilla.

Aquest limitador de sobretensions està certificat per KEMA-KEUR i compta amb la marca CE, la qual cosa garanteix que compleix amb els requisits de qualitat i seguretat de la Unió Europea. Amb el seu disseny robust i modular, el Schneider PRD1 25r 3P+N és una opció fiable per protegir tant petites com grans instal·lacions elèctriques. A més, la seva capacitat de senyalització remota i el seu fàcil manteniment el converteixen en un dispositiu molt pràctic per als professionals del sector elèctric.
