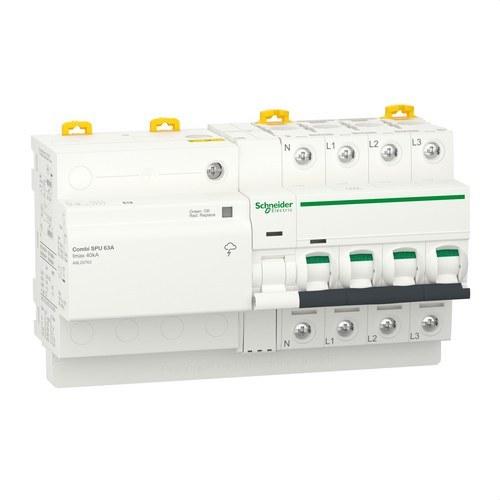

Limitador de sobretensions transitòries i permanents IGA Acti9 Combi SPU 3P+N 63A

L’interruptor automàtic amb protecció combinada contra sobretensions Acti9 Combi SPU 3P+N 63 A de Schneider Electric és una solució avançada dissenyada per oferir una protecció completa en instal·lacions elèctriques. Aquest disjuntor combina la protecció contra curtcircuits i sobrecàrregues amb la capacitat de mitigar sobretensions transitòries causades per fenòmens atmosfèrics, aportant un alt nivell de seguretat i fiabilitat per a instal·lacions residencials i comercials de petit format.

Amb una corrent nominal de 63 A, aquest interruptor automàtic és adequat per protegir instal·lacions elèctriques contra els perills de sobretensions i curtcircuits. La protecció contra sobretensions està integrada en el seu disseny, assegurant que els equips connectats romanguin protegits fins i tot davant pics de tensió derivats de descàrregues atmosfèriques o fluctuacions de la xarxa elèctrica.

L’Acti9 Combi SPU utilitza tecnologia termo-magnètica per oferir una protecció instantània davant sobrecàrregues i curtcircuits. El seu disseny de 3 pols + neutre (1 pol protegit) el fa ideal per a aplicacions en xarxes de corrent alterna (CA), mentre que la seva compatibilitat amb sistemes de posada a terra TT assegura que pugui ser utilitzat en una àmplia varietat d’instal·lacions.

Aquest interruptor també està equipat amb supressors de transitoris tipus 2, que han estat provats amb una ona de corrent d’impuls de 8/20 µs, i pot gestionar una intensitat de descàrrega nominal de 15 kA i una intensitat de descàrrega màxima de fins a 40 kA. Aquestes característiques el fan apte per suportar els pics de tensió més severs sense comprometre la seguretat del sistema.

Característiques clau:

• Corrent nominal: 63 A
• Capacitat de tall: 10 kA a 230/400 VCA
• Protecció contra sobretensions transitòries: Mode comú i diferencial amb un nivell de protecció inferior o igual a 1,5 kV
• Intensitat de descàrrega: 15 kA nominal, 40 kA màxima
• Freqüència: 50/60 Hz

L’Acti9 Combi SPU també ofereix característiques avançades que en faciliten l’ús i el manteniment. Gràcies al seu sistema de senyalització LED, els tècnics poden identificar ràpidament l’estat de les sobretensions, amb indicadors en verd i vermell que mostren l’estat de protecció i la necessitat d’intervenció. A més, compta amb una bandera de senyalització blanca i vermella que indica quan s’ha produït una alliberació de tensió, cosa que redueix el temps de diagnòstic i reparació en cas d’avaries.

Dades tècniques clau:

• Tensió de funcionament nominal (Ue): 230/400 V CA
• Tensió de funcionament contínua màxima (Uc):
  • Mode diferencial (entre fase i neutre): 340 VCA
  • Mode comú (entre neutre i terra): 260 VCA
• Protecció contra sobretensions:
  • Nivell de protecció en mode diferencial: ≤ 1,5 kV (L/N)
  • Nivell de protecció en mode comú: ≤ 1,5 kV (N/PE)
• Dimensions: 161 mm d’amplada, 76 mm d’alçada, 102 mm de profunditat
• Pes: 0,98 kg
• Grau de protecció: IP20 i IP40 en gabinets modulars
• Durabilitat mecànica: 20.000 cicles
• Durabilitat elèctrica: 10.000 cicles

El disseny robust de l’Acti9 Combi SPU, juntament amb el seu muntatge en carril DIN, permet una instal·lació senzilla i segura en quadres elèctrics modulars. A més, el seu rang de temperatura de funcionament de -25 °C a 55 °C el fa apte per operar en condicions ambientals adverses, garantint un funcionament fiable a llarg termini.

Beneficis addicionals:

• Senyalització visual avançada: Els indicadors LED i les banderes de senyalització faciliten el diagnòstic ràpid d’avaries, reduint el temps d’intervenció i manteniment.
• Protecció completa: Ofereix protecció integral contra sobrecàrregues, curtcircuits i sobretensions transitòries, assegurant la seguretat de la instal·lació i dels dispositius connectats.
• Continuïtat del servei: Aquest disjuntor està dissenyat per garantir la continuïtat del servei elèctric, fins i tot durant esdeveniments de sobretensió, minimitzant interrupcions.

Aplicacions típiques:

L’Acti9 Combi SPU està dissenyat principalment per ser utilitzat en entorns residencials i comercials petits, on es requereix protecció avançada contra sobretensions i curtcircuits. És una solució ideal per protegir sistemes elèctrics en llars, oficines petites i altres espais on la continuïtat del servei i la seguretat són essencials.

En resum, l’interruptor automàtic Acti9 Combi SPU 3P+N 63 A és una opció fiable i eficient per assegurar la protecció elèctrica en instal·lacions crítiques, proporcionant tant protecció contra curtcircuits com contra sobretensions atmosfèriques en un sol dispositiu. Amb el seu disseny compacte, fàcil instal·lació i capacitats avançades de senyalització, és una excel·lent opció per a qualsevol projecte d’instal·lació elèctrica que busqui seguretat i fiabilitat a llarg termini.
