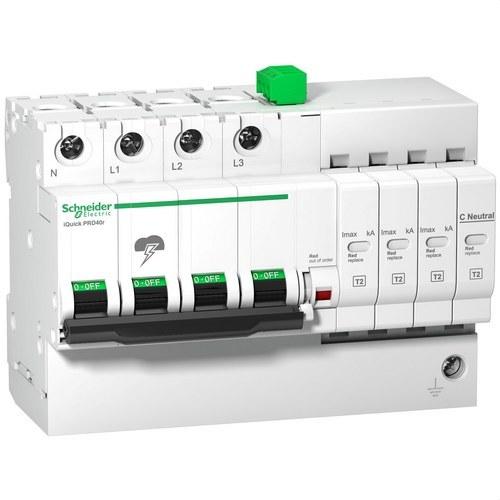

Limitador de sobretensions transitòries Quick PRD40r 3P+N

El limitador de sobretensions transitòries Quick PRD40r 3P+N de Schneider Electric, referència A9L16294, és una solució avançada per protegir instal·lacions elèctriques residencials, comercials i industrials contra les sobretensions transitòries. Aquest dispositiu està dissenyat per gestionar sobretensions indirectes generades per descàrregues atmosfèriques o pertorbacions a la xarxa elèctrica, proporcionant una protecció fiable en entorns amb alt risc de variacions de tensió.

Aquest model, part de la gamma Acti9, és un limitador de Tipus 2 amb una capacitat de descàrrega màxima (Imax) de 40 kA, cosa que el converteix en una opció ideal per a quadres de distribució principal en edificis amb exigents requisits de seguretat. El seu disseny autoprotegit inclou un interruptor automàtic integrat amb una capacitat de tall de 20 kA, que desconnecta el dispositiu automàticament quan arriba al final de la seva vida útil, garantint així una protecció contínua sense la necessitat d'intervenció manual immediata.

El Quick PRD40r compta amb un sistema de senyalització remota que indica quan cal substituir els cartutxos mitjançant un contacte de senyalització, permetent una monitorització a distància per a una gestió més eficient del sistema elèctric. A més, el dispositiu està precablejat per facilitar la substitució ràpida dels cartutxos danyats, cosa que minimitza el temps d'inactivitat i garanteix una protecció ininterrompuda.

Característiques tècniques:

• Tensió nominal de servei [Ue]: 230/400 V CA a 50/60 Hz
• Nombre de pols: 3P+N
• Intensitat de descàrrega nominal [In]: 20 kA
• Intensitat màxima de descàrrega [Imax]: 40 kA
• Nivell de protecció contra sobretensions en mode diferencial (DM): ≤ 2,5 kV (entre fase i neutre)
• Nivell de protecció contra sobretensions en mode comú (CM): ≤ 1,7 kV (entre neutre i terra)
• Tensió màxima de funcionament continu [Uc]:
  • Mode diferencial: 350 V CA (L/N)
  • Mode comú: 264 V CA (N/PE)
• Capacitat de tall integrada: 20 kA
• Desconnectador de final de vida útil: Integrat
• Tecnologia de protecció: MOV (Varistor d'òxid metàl·lic) + GDT (Tub de descàrrega de gas)
• Compliment normatiu: EN 61643-11:2012, IEC 61643-11:2011

Aquest limitador està dissenyat per ser compatible amb sistemes de connexió a terra TT i TN-S, cosa que el fa altament versàtil i adequat per a diferents tipus de xarxes elèctriques. A més, la seva capacitat de muntatge en carril DIN permet una instal·lació ràpida i eficient en quadres elèctrics modulars.

Dimensions i muntatge:

• Alçada: 94 mm
• Amplada: 131,5 mm
• Profunditat: 75,9 mm
• Passos de 9 mm: 15
• Pes: 860 g

Aquest dispositiu està dissenyat per facilitar la seva instal·lació i manteniment. Incorpora terminals de tipus túnel que admeten cables rígids de 2,5 a 35 mm² i cables flexibles de 2,5 a 25 mm², amb un parell d'estrenyiment recomanat de 2,5 N.m. La possibilitat de substituir ràpidament els cartutxos danyats i la seva senyalització local i remota garanteixen una protecció efectiva i un manteniment simplificat.

Beneficis addicionals:

• Monitorització a distància: El dispositiu inclou un contacte de senyalització remot que alerta quan cal substituir el cartutx de protecció, cosa que facilita el manteniment preventiu i redueix els riscos de fallada en la protecció.
• Protecció contínua: Gràcies al seu interruptor automàtic integrat, el dispositiu es desconnecta automàticament quan arriba al final de la seva vida útil, eliminant el risc de continuar operant sense protecció.
• Durabilitat i fiabilitat: Aquest limitador de sobretensions està dissenyat per operar en un rang de temperatura de -25 °C a +60 °C, cosa que el fa adequat per a una varietat de condicions ambientals exigents, i el seu grau de protecció IP20 assegura la seva durabilitat en entorns segurs.

El Quick PRD40r 3P+N és una solució essencial per protegir instal·lacions crítiques dels pics de tensió i les sobretensions transitòries. La seva capacitat de descàrrega de fins a 40 kA i la tecnologia de protecció avançada el converteixen en una eina indispensable per garantir la seguretat de les instal·lacions elèctriques en habitatges i edificis de gran mida.
