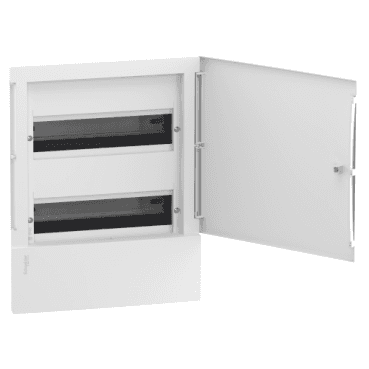

Caixa de distribució d'encastar 2 files 24 mòduls porta blanca

La caixa de distribució encastable Resi9, referència MIP20212 de Schneider Electric, és una solució robusta i elegant dissenyada específicament per a instal·lacions elèctriques en entorns residencials, tant en construccions noves com en projectes de renovació. Aquest quadre de distribució és ideal per garantir la seguretat i l’organització dels circuits elèctrics, proporcionant espai suficient per a la instal·lació de dispositius modulars i protegint la instal·lació contra factors externs.

Aquesta caixa de distribució està composta per 2 files que poden allotjar un total de 24 mòduls de 18 mm, la qual cosa permet instal·lar una àmplia gamma d’aparellatge modular, com ara interruptors automàtics, diferencials, contactors i altres dispositius de control. El disseny modular proporciona flexibilitat i permet una organització clara i eficient dels circuits elèctrics dins de l’envoltant.

El quadre està equipat amb un carril DIN asimètric de 35 mm, que facilita la instal·lació dels mòduls en files organitzades, fent que el muntatge sigui ràpid i senzill per als instal·ladors professionals. A més, la caixa està equipada amb orificis pre-tallats per a l’entrada de cables, la qual cosa agilitza la instal·lació i minimitza la necessitat de modificacions en el moment de la connexió.

Característiques tècniques:

• Nombre de mòduls per fila: 12 mòduls (18 mm per mòdul)
• Nombre total de mòduls: 24 mòduls
• Nombre de files: 2
• Corrent nominal [In]: Fins a 63 A
• Tensió nominal: 230-400V CA
• Tipus de porta: Porta senzilla de color blanc, RAL 9003
• Grau de protecció: IP40 (protecció contra el contacte amb objectes sòlids de més d’1 mm)
• Material de l’envoltant: Tecnoplàstic d’alta resistència (part posterior, porta i frontal)
• Compliment normatiu: IEC 529, IEC 60439-3, IEC 60670-24

Dimensions:

• Alçada (total): 377 mm
• Amplada (total): 294 mm
• Profunditat total: 98 mm
• Profunditat encastada: 80 mm
• Amplada i alçada del muntatge encastat: 270 mm (amplada) x 353 mm (alçada)

El disseny compacte i ergonòmic d’aquesta caixa de distribució encastada permet la seva instal·lació en una àmplia gamma d’entorns residencials, fins i tot en espais reduïts. L’envoltant està fabricat en tecnoplàstic d’alta qualitat, la qual cosa garanteix una resistència òptima als impactes i protegeix els components interns de la brutícia i la pols. La porta blanca llisa d’aquesta caixa no només aporta un toc modern i discret, sinó que també garanteix un accés ràpid i senzill als dispositius instal·lats.

Avantatges addicionals:

• Ergonomia i flexibilitat: El disseny modular i la disposició encastada fan que aquesta caixa de distribució sigui extremadament fàcil d’instal·lar i mantenir, proporcionant flexibilitat per adaptar-se a diverses configuracions elèctriques.
• Protecció fiable: Amb un grau de protecció IP40, aquest envoltant protegeix els components elèctrics interns contra la pols i els objectes sòlids petits, garantint una major durabilitat del sistema elèctric.
• Preparada per al futur: El quadre pot equipar-se amb una llum de posició, la qual cosa en facilita la localització durant fallades elèctriques o en situacions d’emergència, millorant la seguretat de l’entorn.

Aplicacions:

• Instal·lacions residencials: Perfecta per a noves construccions o renovacions, aquesta caixa de distribució s’adapta fàcilment a les normatives de seguretat actuals i ofereix espai suficient per a qualsevol tipus d’instal·lació elèctrica residencial.
• Manteniment fàcil: El disseny de la caixa i la seva compatibilitat amb dispositius modulars estàndard faciliten l’accés i el manteniment dels sistemes elèctrics, reduint el temps d’intervenció en cas d’avaries o ajustos.

Amb el seu disseny modern i les seves especificacions tècniques avançades, la caixa de distribució encastada Resi9 2 files 24 mòduls de Schneider Electric és l’opció ideal per als instal·ladors que busquen una solució segura, flexible i estèticament agradable en projectes residencials.
