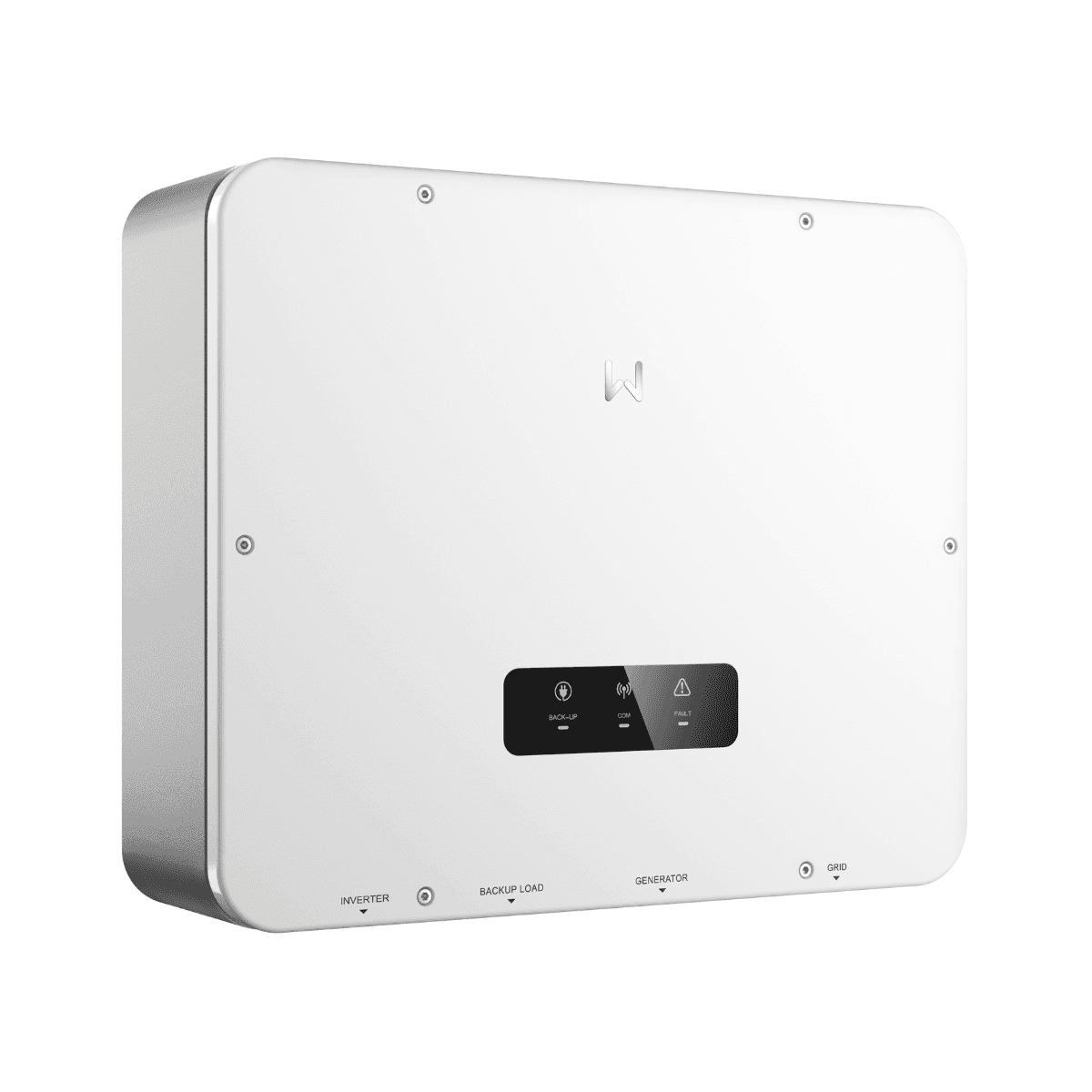

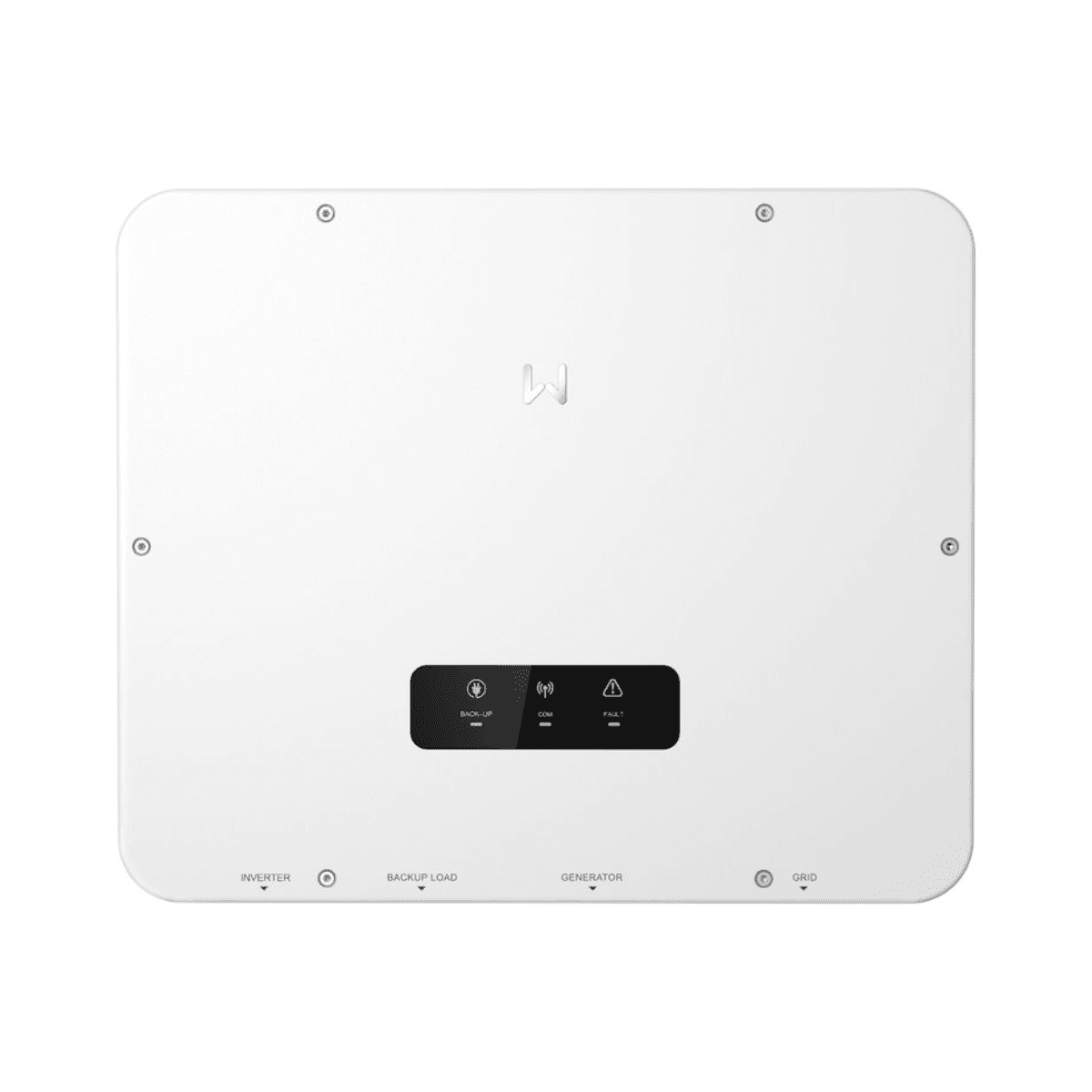

Subministrament de reserva fiable per a emmagatzematge d'energia GoodWe STS200-80-10

El GoodWe STS200-80-10 és un sistema de transferència estàtica dissenyat per proporcionar un subministrament elèctric de reserva fiable en instal·lacions d’emmagatzematge d’energia. Funciona conjuntament amb inversors híbrids GoodWe compatibles per gestionar la transició entre el funcionament connectat a la xarxa i el mode de reserva quan es produeix una interrupció del subministrament elèctric.

Amb una potència aparent nominal de 50 quilovoltampers, tensió trifàsica de 380 o 400 volts i un temps de commutació inferior a 10 mil·lisegons, l’STS permet mantenir alimentades les càrregues de reserva mitjançant l’energia disponible als panells solars i les bateries. També admet la integració d’un generador i està preparat per gestionar càrregues d’elevada potència com bombes de calor i motors.

Sistema de transferència estàtica per a emmagatzematge d’energia

L’STS, o sistema de transferència estàtica, actua com a element de commutació entre la xarxa elèctrica, l’inversor híbrid, les càrregues de reserva i, quan forma part de la instal·lació, un generador.

Quan la xarxa funciona amb normalitat, el sistema permet treballar en mode connectat a xarxa. Si es produeix un tall de subministrament, l’inversor passa al mode de reserva i manté l’alimentació de les càrregues crítiques utilitzant l’energia disponible al sistema fotovoltaic o a les bateries.

Quan torna la xarxa elèctrica, el sistema permet que l’inversor es torni a sincronitzar i reprengui el funcionament connectat a xarxa.

Commutació inferior a 10 mil·lisegons

Una de les principals característiques del GoodWe STS200-80-10 és el seu temps de commutació inferior a 10 mil·lisegons. Aquesta transferència ràpida està dissenyada per reduir al mínim la interrupció entre el funcionament connectat a xarxa i el mode de reserva.

Aquesta característica resulta especialment important en instal·lacions comercials i altres aplicacions on es vol mantenir la continuïtat d’alimentació de càrregues considerades essencials.

Compatible amb inversors híbrids GoodWe ET40/50

La documentació EMEA vigent de GoodWe especifica la compatibilitat de l’STS200-80-10 amb els inversors híbrids GoodWe ET40/50.

La comunicació entre l’STS i l’inversor es realitza mitjançant RS485, permetent coordinar les operacions de connexió, desconnexió i transició entre els diferents modes de funcionament.

Potència nominal de 50 quilovoltampers

La connexió amb l’inversor està dissenyada per a una potència aparent nominal de 50 quilovoltampers. En condicions normals connectades a xarxa, el costat de xarxa presenta igualment una potència aparent nominal de 50 quilovoltampers.

A una tensió nominal de 400 volts, el corrent nominal és de 72,5 amperes. Quan la tensió nominal de sortida és de 380 volts, el corrent nominal indicat per GoodWe és de 75,8 amperes.

Fins a 55 quilovoltampers en mode de reserva sense xarxa

A la sortida destinada a les càrregues de reserva, l’STS proporciona una potència aparent nominal de 50 quilovoltampers.

Quan la instal·lació funciona sense xarxa, la potència aparent màxima de reserva pot arribar als 55 quilovoltampers, proporcionant capacitat addicional per suportar determinades condicions de càrrega.

Fins a 138 quilovoltampers amb la xarxa disponible

Quan hi ha subministrament de la xarxa elèctrica, la interfície de reserva admet una potència aparent màxima de fins a 138 quilovoltampers.

GoodWe especifica també una potència màxima d’entrada al port de xarxa de 138 quilowatts per a energia adquirida de la xarxa. El corrent màxim de consum al costat de xarxa i de reserva pot arribar als 200 amperes dins de les condicions especificades pel fabricant.

Preparat per a grans càrregues

El GoodWe STS200-80-10 està dissenyat per gestionar càrregues d’elevada potència dins dels límits elèctrics establerts per a l’equip.

GoodWe destaca expressament la seva utilització amb càrregues com bombes de calor i motors d’alta potència, ampliant les possibilitats d’ús del sistema d’emmagatzematge en instal·lacions comercials i aplicacions amb consums exigents.

Integració amb generador

A més de treballar amb la xarxa elèctrica i l’inversor híbrid, l’STS disposa d’una interfície preparada per a la integració d’un generador o un inversor fotovoltaic compatible.

Aquesta possibilitat permet dissenyar sistemes energètics amb una font addicional de generació per incrementar la flexibilitat i la disponibilitat energètica de la instal·lació.

Potència de fins a 55 quilovoltampers a l’entrada de generador

La connexió destinada al generador o inversor fotovoltaic presenta una potència aparent nominal de 50 quilovoltampers i una potència aparent màxima de 55 quilovoltampers.

El corrent nominal és de 72,5 amperes a 400 volts. GoodWe especifica un corrent nominal del relé del costat del generador de 90 amperes.

Tensió trifàsica de 380 o 400 volts

L’STS200-80-10 està dissenyat per a sistemes trifàsics amb una tensió nominal de sortida de 380 o 400 volts i configuració 3L/N/PE.

La freqüència nominal pot ser de 50 o 60 hertzs, amb un rang de freqüència admès entre 45 i 65 hertzs.

La documentació tècnica estableix a més un rang de tensió de sortida de 176 a 276 volts segons les condicions indicades per GoodWe.

Relé de xarxa de 200 amperes

El sistema incorpora un relé de corrent altern amb un corrent nominal de 200 amperes. Aquesta capacitat permet gestionar els elevats corrents que es poden produir a la interfície de xarxa i reserva quan la instal·lació funciona connectada al subministrament elèctric.

Al costat corresponent al generador, el relé presenta un corrent nominal de 90 amperes.

Protecció IP65 per a instal·lacions exigents

El GoodWe STS200-80-10 disposa d’un grau de protecció IP65, proporcionant protecció davant l’entrada de pols i aigua dins de les condicions establertes per a aquesta classificació.

La seva construcció permet utilitzar-lo en diferents entorns d’instal·lació sempre que es respectin els requisits d’ubicació, muntatge, ventilació i protecció indicats per GoodWe.

Ampli rang de temperatura de funcionament

L’STS pot funcionar amb temperatures ambient compreses entre -35 i 60 graus Celsius, permetent-ne la utilització en un ampli rang de condicions ambientals.

L’altitud màxima de funcionament especificada per GoodWe és de 4.000 metres.

Refrigeració mitjançant convecció natural

El sistema utilitza refrigeració per convecció natural, de manera que no depèn de ventiladors per a la seva refrigeració habitual.

Aquesta configuració redueix el nombre d’elements mecànics mòbils i permet una operació passiva del sistema de refrigeració.

Muntatge a la paret

El GoodWe STS200-80-10 està dissenyat per a la seva instal·lació a la paret. Presenta unes dimensions de 510 mil·límetres d’amplada, 425 mil·límetres d’alçada i 156 mil·límetres de profunditat.

El seu pes és d’aproximadament 16,5 quilograms, per la qual cosa la superfície i els elements de fixació utilitzats durant el muntatge han de ser adequats per suportar l’equip de manera segura.

Disseny compacte per a sistemes comercials d’emmagatzematge

Tot i gestionar corrents de xarxa de fins a 200 amperes i potències de reserva elevades, l’STS presenta un format compacte que en facilita la integració al costat de l’inversor i la resta de components de la instal·lació d’emmagatzematge energètic.

El muntatge s’ha de realitzar respectant les distàncies, orientacions i requisits d’instal·lació definits al manual del fabricant.

Comunicació RS485 amb l’inversor

La comunicació entre el sistema de transferència estàtica i l’inversor GoodWe compatible es realitza mitjançant RS485.

Aquesta comunicació permet coordinar el funcionament de l’inversor amb l’estat de la xarxa, la sortida de reserva i les altres fonts energètiques connectades al sistema.

Aplicacions del GoodWe STS200-80-10

L’STS està especialment orientat a sistemes d’emmagatzematge d’energia comercials i altres instal·lacions trifàsiques on es requereix disposar d’alimentació de reserva.

Entre les seves possibles aplicacions es troben:

• Sistemes d’emmagatzematge energètic amb inversors híbrids GoodWe ET40/50.
• Instal·lacions fotovoltaiques amb bateria i funció de reserva.
• Edificis comercials amb càrregues crítiques.
• Instal·lacions amb bombes de calor.
• Sistemes amb motors d’elevada potència.
• Instal·lacions amb generador auxiliar.
• Sistemes que requereixen una transició ràpida entre xarxa i reserva.

Característiques tècniques del GoodWe STS200-80-10

• Marca: GoodWe.
• Gamma: STS.
• Referència: STS200-80-10.
• Tipus de producte: sistema de transferència estàtica.
• Aplicació: alimentació de reserva per a sistemes d’emmagatzematge d’energia.
• Compatibilitat indicada per GoodWe: inversors híbrids ET40/50.
• Tensió nominal de sortida: 380 o 400 volts.
• Configuració elèctrica: 3L/N/PE.
• Rang de tensió de sortida: entre 176 i 276 volts.
• Freqüència nominal: 50 o 60 hertzs.
• Rang de freqüència: entre 45 i 65 hertzs.
• Potència aparent nominal del costat de l’inversor: 50 quilovoltampers.
• Potència aparent nominal del costat de xarxa: 50 quilovoltampers.
• Potència aparent nominal de reserva: 50 quilovoltampers.
• Potència aparent màxima sense xarxa: 55 quilovoltampers.
• Potència aparent màxima amb xarxa: 138 quilovoltampers.
• Potència aparent nominal del port de generador o inversor fotovoltaic: 50 quilovoltampers.
• Potència aparent màxima del port de generador o inversor fotovoltaic: 55 quilovoltampers.
• Corrent nominal a 400 volts: 72,5 amperes.
• Corrent nominal a 380 volts: 75,8 amperes.
• Corrent nominal del relé de xarxa: 200 amperes.
• Corrent nominal del relé del generador: 90 amperes.
• Temps de commutació: inferior a 10 mil·lisegons.
• Integració amb generador: sí.
• Comunicació amb l’inversor: RS485.
• Refrigeració: convecció natural.
• Topologia: no aïllada.
• Grau de protecció: IP65.
• Temperatura de funcionament: entre -35 i 60 graus Celsius.
• Altitud màxima de funcionament: 4.000 metres.
• Tipus de muntatge: paret.
• Amplada: 510 mil·límetres.
• Alçada: 425 mil·límetres.
• Profunditat: 156 mil·límetres.
• Pes: aproximadament 16,5 quilograms.
• Normes de seguretat: IEC 62109-1 i IEC 62109-2.
• Compatibilitat electromagnètica: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 i EN 61000-6-4.

Respatller ràpid i flexible per a sistemes d’emmagatzematge energètic

El GoodWe STS200-80-10 permet integrar xarxa elèctrica, inversor híbrid, càrregues de reserva i generador dins d’una solució dissenyada per mantenir la continuïtat del subministrament energètic quan es produeix una fallada de xarxa.

La seva commutació inferior a 10 mil·lisegons, potència nominal de 50 quilovoltampers, capacitat de fins a 55 quilovoltampers sense xarxa i fins a 138 quilovoltampers amb la xarxa disponible, juntament amb la seva compatibilitat amb inversors GoodWe ET40/50, el converteixen en un element central per a sistemes trifàsics d’emmagatzematge que necessiten una gestió fiable del subministrament de reserva.
