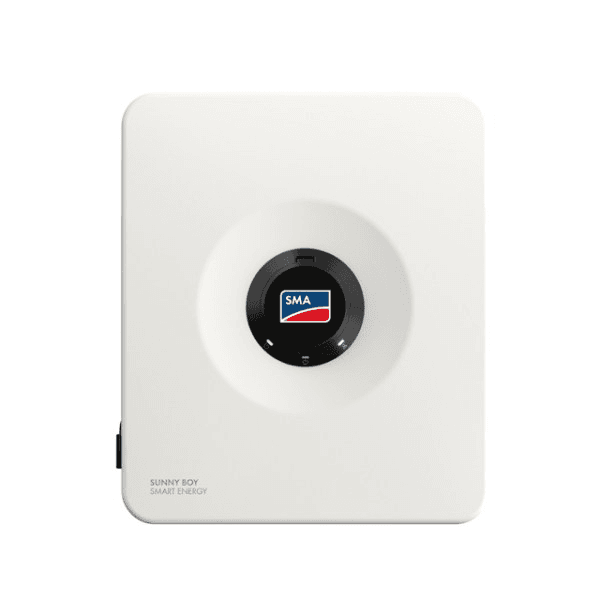

Inversor solar híbrid monofàsic de 6 kW SMA Sunny Boy Smart Energy

El inversor solar híbrid monofàsic SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 integra en un únic equip les funcions d’inversor fotovoltaic i de bateria, permetent produir, emmagatzemar i gestionar l’energia solar d’un habitatge. Ofereix una potència nominal de sortida de 6.000 watts, disposa de 3 seguidors independents del punt de màxima potència i admet una potència fotovoltaica instal·lada de fins a 12.000 watts pic.

La seva connexió per a bateries d’alta tensió permet emmagatzemar els excedents fotovoltaics i utilitzar-los posteriorment, augmentant l’aprofitament de l’energia generada per la instal·lació. A més, incorpora funcions avançades de gestió energètica, optimització de producció, monitorització i alimentació d’emergència, formant part de l’ecosistema SMA Home Energy Solution.

Inversor híbrid dos en un per a energia solar i emmagatzematge

El Sunny Boy Smart Energy combina en un mateix dispositiu un inversor fotovoltaic i un inversor de bateria. L’energia procedent dels mòduls solars es pot convertir directament en corrent altern per alimentar els consums de l’habitatge o injectar-se a la xarxa, a més d’utilitzar-se per carregar una bateria compatible.

Quan la instal·lació necessita energia emmagatzemada, l’inversor transforma el corrent continu subministrat per la bateria en corrent altern compatible amb la instal·lació elèctrica.

SMA permet utilitzar aquest model com a inversor híbrid, inversor fotovoltaic o inversor de bateria, aportant flexibilitat tant per a instal·lacions noves com per a diferents configuracions d’emmagatzematge energètic.

Potència nominal de 6 quilowatts en monofàsic

El model SBSE6.0-50 proporciona una potència activa nominal de 6.000 watts a 230 volts i 50 hertzs, amb una potència aparent màxima de 6.000 voltamperes.

La tensió nominal de corrent altern és de 230 o 240 volts, amb un rang de funcionament comprès entre 184 i 253 volts. El corrent nominal de sortida és de 26,1 amperes i el corrent màxim arriba als 30 amperes.

El factor de potència és 1 a potència nominal i es pot configurar dins del rang previst pel fabricant per adaptar-se als requisits de la xarxa elèctrica.

Fins a 12 quilowatts pic de potència fotovoltaica

Tot i que la seva potència nominal de sortida és de 6 quilowatts, el Sunny Boy Smart Energy 6.0 admet una potència màxima de mòduls fotovoltaics de 12.000 watts pic.

Aquesta capacitat permet sobredimensionar el camp fotovoltaic respecte a la potència nominal de l’inversor, una estratègia que pot afavorir una producció més gran durant hores amb irradiació reduïda i augmentar l’aprofitament anual de la instal·lació.

3 seguidors MPP independents

L’inversor incorpora 3 seguidors independents del punt de màxima potència, amb una entrada per cada seguidor. Aquesta configuració facilita la instal·lació de grups de mòduls amb diferents orientacions, inclinacions o condicions de producció.

Les entrades A i B es poden configurar per a funcionament en paral·lel en les condicions i versions de firmware compatibles indicades per SMA.

Ampli rang de tensió fotovoltaica

• Potència fotovoltaica màxima: 12.000 watts pic.
• Tensió màxima d’entrada: 600 volts.
• Tensió mínima d’entrada: 60 volts.
• Tensió d’arrencada: 66 volts.
• Rang de seguiment del punt de màxima potència: entre 60 i 480 volts.
• Nombre de seguidors MPP independents: 3.
• Nombre d’entrades per seguidor MPP: 1.
• Corrent màxim útil per entrada: 15 amperes.
• Corrent màxim de curtcircuit per entrada: 30 amperes.
• Corrent màxim de curtcircuit sumant totes les entrades: 60 amperes.

Connexió per a bateria d’alta tensió

L’SMA Sunny Boy Smart Energy incorpora una entrada independent per a bateria d’ions de liti. El rang de tensió admès es troba entre 90 i 500 volts, per la qual cosa està dissenyat per a sistemes d’emmagatzematge d’alta tensió compatibles.

SMA especifica que només s’han d’utilitzar bateries homologades pel fabricant. Entre les solucions compatibles hi ha SMA Home Storage, a més de determinades bateries d’alta tensió d’altres fabricants incloses a la llista de compatibilitat vigent de SMA.

Càrrega ràpida de la bateria

L’entrada de bateria admet un corrent màxim de càrrega i descàrrega de 30 amperes. Per al model SBSE6.0-50, la potència màxima de càrrega arriba als 10.000 watts, mentre que la potència màxima de descàrrega indicada és de 6.316 watts.

• Tipus de bateria: ions de liti compatible i homologada per SMA.
• Nombre d’entrades independents de bateria: 1.
• Rang de tensió de bateria: entre 90 i 500 volts.
• Corrent màxim de càrrega: 30 amperes.
• Corrent màxim de descàrrega: 30 amperes.
• Corrent màxim de curtcircuit: 55 amperes.
• Potència màxima de càrrega: 10.000 watts.
• Potència màxima de descàrrega: 6.316 watts.

Alimentació d’emergència integrada

El Sunny Boy Smart Energy incorpora una funció d'alimentació d’emergència manual que es pot utilitzar durant un tall de la xarxa pública per alimentar determinats consums mitjançant l’energia disponible a la bateria i a la instal·lació fotovoltaica.

La sortida d’alimentació d’emergència proporciona una potència nominal de fins a 3.680 watts a 230 volts. L’activació d’aquest mode es fa manualment i requereix que la instal·lació elèctrica estigui preparada d’acord amb les instruccions de SMA.

Respatller automàtic disponible mitjançant accessoris

L’inversor també està preparat per formar part d’un sistema de respatller automàtic mitjançant els accessoris SMA compatibles. Aquesta funció requereix maquinari addicional i no s’ha de confondre amb la sortida d’alimentació d’emergència integrada.

En una configuració de respatller compatible, SMA especifica per a l’inversor una potència nominal de respatller monofàsica de fins a 7.300 watts, amb capacitat temporal superior per a determinats pics de consum.

Els accessoris de respatller disponibles per a la gamma inclouen solucions com SMA Backup 1P i SMA Backup 3P, la selecció de les quals s’ha de fer segons el disseny de la instal·lació.

Rendiment màxim del 98,1 per cent

El Sunny Boy Smart Energy assoleix un rendiment màxim del 98,1 per cent, permetent convertir l’energia fotovoltaica amb pèrdues elèctriques reduïdes.

El sistema utilitza una arquitectura sense transformador i refrigeració mitjançant convecció natural, evitant la necessitat de ventiladors durant el funcionament habitual.

Les emissions acústiques típiques se situen en aproximadament 35 decibels, cosa que afavoreix la seva instal·lació en entorns residencials.

SMA ShadeFix per optimitzar la producció solar

L’inversor incorpora SMA ShadeFix, la tecnologia de gestió d’ombres integrada de SMA. Aquesta funció analitza el comportament del camp fotovoltaic i optimitza el punt de funcionament dels mòduls quan hi ha ombres parcials o altres condicions que afecten la corba de producció.

La funció s’integra directament al programari de l’inversor i no requereix optimitzadors individuals instal·lats a cada mòdul per fer la seva funció de gestió del punt de màxima potència.

SMA ArcFix per a detecció d’arcs elèctrics

L’Sunny Boy Smart Energy incorpora SMA ArcFix, un sistema de detecció d’arcs elèctrics en corrent continu. El dispositiu supervisa la instal·lació fotovoltaica i pot aturar la injecció d’energia quan identifica les condicions associades a un arc elèctric.

Aquesta funció forma part de les proteccions integrades per SMA per augmentar la seguretat operativa de la instal·lació fotovoltaica.

Proteccions elèctriques integrades

L’inversor incorpora diferents sistemes interns de supervisió i protecció per a la instal·lació fotovoltaica, la bateria i la connexió a xarxa.

• Dispositiu de desconnexió al costat d’entrada.
• Detecció d’arc elèctric mitjançant SMA ArcFix.
• Monitorització de fallades a terra.
• Monitorització de la xarxa elèctrica.
• Protecció contra polaritat inversa en corrent continu.
• Capacitat davant de curtcircuits en corrent altern.
• Unitat de monitorització de corrent residual sensible a tots els corrents.
• Classe de protecció elèctrica I.
• Categoria de sobretensió III a la xarxa.
• Categoria de sobretensió II a bateria i camp fotovoltaic.

També admet la incorporació externa de protecció contra sobretensions de corrent continu tipus II amb monitorització mitjançant solucions compatibles.

Monitorització i gestió intel·ligent de l’energia

L’SBSE6.0-50 incorpora diferents interfícies de comunicació que permeten supervisar la producció fotovoltaica, la bateria i els fluxos energètics del sistema.

Disposa de connectivitat Wi-Fi i Ethernet i es pot integrar amb plataformes i dispositius de l’ecosistema SMA, incloent-hi Sunny Portal powered by ennexOS, SMA Energy App, SMA 360° App, SMA Energy Meter i Sunny Home Manager.

Interfícies i protocols de comunicació

• Wi-Fi: integrat.
• Ethernet: integrat, amb 2 ports.
• Comunicació amb bateria mitjançant CAN: integrada.
• RS-485: integrat.
• Modbus SMA i SunSpec: compatible.
• Modbus RTU: compatible.
• SMA Speedwire i Webconnect: compatibles.
• SMA Battery Interface: integrada.
• Sortida digital: 1 sortida mitjançant relé multifunció compatible amb funció SG Ready.

Pot funcionar com a System Manager

En instal·lacions que utilitzen un SMA Energy Meter, el Sunny Boy Smart Energy pot treballar com a System Manager, actuant com a equip central per a la gestió d’energia de la llar.

En aquesta configuració pot gestionar els fluxos energètics del sistema, integrar la producció fotovoltaica i la bateria i gestionar fins a 3 equips Sunny Boy Smart Energy amb bateria dins d’una instal·lació compatible.

Quan la instal·lació incorpora Sunny Home Manager, aquest dispositiu assumeix les funcions centrals de gestió energètica i els inversors s’integren com a equips subordinats.

Integració amb bomba de calor i mobilitat elèctrica

L’ecosistema SMA permet integrar l’inversor amb altres consumidors i productors energètics de l’habitatge, com bombes de calor i solucions de recàrrega per a vehicles elèctrics.

Combinat amb els components de gestió energètica corresponents, el sistema pot coordinar l’energia solar disponible, l’emmagatzematge i els diferents consums per augmentar l’aprofitament local de la producció fotovoltaica.

Protecció IP65 per a interior i exterior

L’inversor disposa d’un grau de protecció IP65 segons IEC 60529 i està dissenyat per a instal·lació tant en interiors com en exteriors, sempre respectant les condicions de muntatge especificades per SMA.

El seu rang de temperatura de funcionament es troba entre -25 i 60 graus Celsius, amb reducció de potència quan les condicions tèrmiques ho requereixen.

Pot treballar a una altitud de fins a 3.000 metres sobre el nivell del mar i admet una humitat relativa de fins al 100 per cent dins de les condicions definides pel fabricant.

Dimensions i pes

L’SMA Sunny Boy Smart Energy 6.0 presenta un format compacte per tractar-se d’un inversor que integra tant electrònica fotovoltaica com gestió de bateria.

• Amplada: 500 mil·límetres.
• Alçada: 586 mil·límetres.
• Profunditat: 236 mil·límetres.
• Pes: 17,5 quilograms.
• Refrigeració: convecció natural.
• Emissions acústiques típiques: 35 decibels.
• Grau de protecció: IP65.

Característiques tècniques de l’SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50

• Marca: SMA Solar.
• Gamma: Sunny Boy Smart Energy.
• Referència: SBSE6.0-50.
• Tipus de producte: inversor solar híbrid monofàsic.
• Funcions: inversor fotovoltaic i inversor de bateria.
• Potència nominal de sortida: 6.000 watts.
• Potència aparent màxima: 6.000 voltamperes.
• Tensió nominal de sortida: 230 o 240 volts.
• Rang de tensió de corrent altern: entre 184 i 253 volts.
• Freqüència de xarxa: 50 o 60 hertzs.
• Corrent nominal de sortida: 26,1 amperes.
• Corrent màxim de sortida: 30 amperes.
• Rendiment màxim: 98,1 per cent.
• Potència fotovoltaica màxima: 12.000 watts pic.
• Tensió fotovoltaica màxima: 600 volts.
• Rang de tensió MPP: entre 60 i 480 volts.
• Tensió mínima d’entrada: 60 volts.
• Tensió d’arrencada: 66 volts.
• Nombre de seguidors MPP independents: 3.
• Corrent màxim útil per entrada fotovoltaica: 15 amperes.
• Corrent màxim de curtcircuit per entrada: 30 amperes.
• Entrada independent per a bateria: 1.
• Tecnologia de bateria: ions de liti homologada per SMA.
• Rang de tensió de bateria: entre 90 i 500 volts.
• Corrent màxim de càrrega: 30 amperes.
• Corrent màxim de descàrrega: 30 amperes.
• Potència màxima de càrrega de bateria: 10.000 watts.
• Potència màxima de descàrrega de bateria: 6.316 watts.
• Alimentació d’emergència integrada: sí.
• Potència nominal d’alimentació d’emergència: 3.680 watts.
• Activació d’alimentació d’emergència: manual.
• Respatller automàtic: disponible mitjançant maquinari SMA addicional compatible.
• SMA ShadeFix: integrat.
• SMA ArcFix: integrat.
• Monitorització de corrent residual: integrada.
• Wi-Fi: integrat.
• Ethernet: integrat.
• Nombre de ports Ethernet: 2.
• RS-485: integrat.
• Comunicació CAN amb bateria: integrada.
• Modbus: compatible.
• SMA Speedwire i Webconnect: compatibles.
• Sortida digital: 1 relé multifunció compatible amb SG Ready.
• Grau de protecció: IP65.
• Classe de protecció elèctrica: classe I.
• Refrigeració: convecció natural.
• Topologia: sense transformador.
• Temperatura de funcionament: entre -25 i 60 graus Celsius.
• Altitud màxima de funcionament: 3.000 metres.
• Amplada: 500 mil·límetres.
• Alçada: 586 mil·límetres.
• Profunditat: 236 mil·límetres.
• Pes: 17,5 quilograms.

Inversor híbrid per maximitzar l’autoconsum solar

El SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 concentra generació fotovoltaica, emmagatzematge i gestió energètica en un únic inversor monofàsic. Els seus 3 seguidors MPP permeten dissenyar camps solars amb diferents orientacions, mentre que la seva capacitat per connectar fins a 12.000 watts pic de mòduls proporciona flexibilitat en el dimensionament de la instal·lació.

La connexió per a bateria d’alta tensió, el rendiment màxim del 98,1 per cent, les funcions SMA ShadeFix i SMA ArcFix, l’alimentació d’emergència i la connectivitat integrada converteixen el Sunny Boy Smart Energy en el nucli d’una instal·lació fotovoltaica residencial preparada per aprofitar tant la producció solar instantània com l’energia emmagatzemada.
