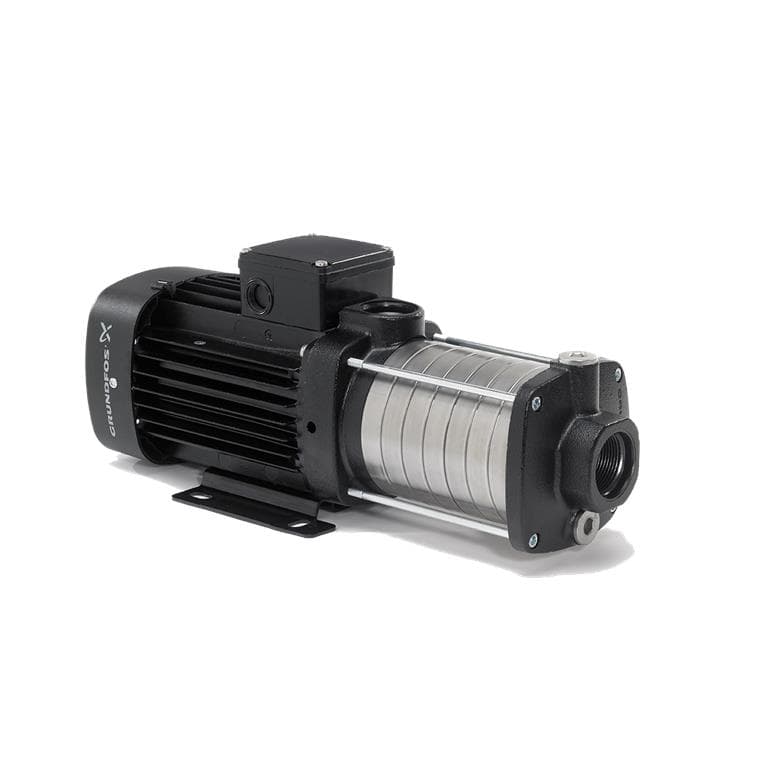

Bomba centrífuga multietapa Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N

La bomba centrífuga multietapa Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N, referència 92880796, és una bomba horitzontal compacta dissenyada per al bombament i augment de pressió d’aigua. Incorpora 5 impulsors, proporciona un cabal nominal de 4,7 metres cúbics per hora i una alçada nominal de 38,61 metres, combinant un cos hidràulic robust amb components interns d’acer inoxidable.

Està equipada amb un motor asíncron monofàsic de 0,9 quilowatts per a alimentació de 220 a 230 volts i 50 hertzs. La seva construcció horitzontal, aspiració axial i impulsió radial permeten integrar-la en instal·lacions domèstiques, comercials i industrials on cal transportar aigua o incrementar la pressió disponible.

Bomba centrífuga horitzontal multietapa Grundfos CM 5-5

La gamma Grundfos CM està formada per bombes centrífugues multietapa de construcció compacta. En la referència 92880796, el líquid entra per un port d’aspiració axial i travessa successivament les diferents etapes hidràuliques abans de sortir per una connexió d’impulsió radial.

El disseny multietapa permet generar una pressió elevada mantenint unes dimensions reduïdes, per la qual cosa resulta adequat per a instal·lacions on cal combinar un cabal moderat amb una alçada d’impulsió considerable.

Cabal nominal de 4,7 metres cúbics per hora

El punt nominal especificat per a aquesta bomba correspon a un cabal de 4,7 metres cúbics per hora i una alçada manomètrica de 38,61 metres.

La corba hidràulica de la CM 5-5 permet adaptar el seu funcionament a diferents combinacions de cabal i pressió dins del seu camp de treball. Com a referència, distribuïdors tècnics especialitzats indiquen un cabal màxim aproximat de 6,1 metres cúbics per hora i una alçada màxima propera a 48 metres.

5 etapes per generar més pressió

La bomba disposa de 5 impulsors disposats en sèrie. En una bomba multietapa, cada etapa incrementa progressivament la pressió del líquid, permetent assolir alçades superiors a les que normalment proporcionaria una bomba centrífuga d’una sola etapa amb dimensions similars.

Aquesta configuració resulta apropiada per a aplicacions de pressurització, distribució i trasbalsament d’aigua on calgui vèncer desnivells o pèrdues de càrrega elevades.

Impulsors i components hidràulics d’acer inoxidable

Els impulsors estan fabricats en acer inoxidable EN 1.4301, equivalent a AISI 304. L’eix i les cambres hidràuliques també utilitzen acer inoxidable, aportant resistència mecànica i davant la corrosió en aplicacions amb aigua compatibles.

Les peces d’aspiració i impulsió estan fabricades en fosa EN-GJL-200, equivalent a ASTM A48-25A, proporcionant una construcció robusta per suportar les condicions de pressió de la instal·lació.

Tancament mecànic AVBE

La referència 92880796 utilitza un tancament mecànic amb codi AVBE. Es tracta d’un tancament mitjançant junta tòrica no equilibrat dissenyat específicament per a la gamma.

La cara giratòria del tancament utilitza òxid d’alumini o alúmina, mentre que la cara fixa empra grafit de carboni impregnat amb resina. La junta secundària està fabricada en EPDM, material especialment adequat per a aplicacions amb aigua i aigua calenta.

Grundfos indica que aquesta combinació de materials ofereix bona estanquitat i resistència al desgast en aplicacions compatibles. L’EPDM no està indicat per al bombament d’olis minerals.

Motor monofàsic de 0,9 quilowatts

La bomba incorpora un motor asíncron monofàsic refrigerat per ventilador amb una potència nominal de sortida P2 de 0,9 quilowatts.

L’alimentació nominal és de 1 × 220-230 volts a 50 hertzs, per la qual cosa aquesta versió està especialment orientada a instal·lacions que disposen de subministrament elèctric monofàsic.

Motor d’eficiència IE2

El motor presenta una classe d’eficiència IE2 d’acord amb IEC 60034-30 i unes característiques constructives conformes amb les normes aplicables als motors elèctrics de la gamma.

La velocitat nominal se situa aproximadament entre 2.790 i 2.810 revolucions per minut, mentre que les dades hidràuliques de la bomba s’han establert prenent com a referència una velocitat de 2.900 revolucions per minut.

Protecció IP55 i aïllament classe F

El motor disposa d’un grau de protecció IP55, aportant protecció davant l’entrada de pols en quantitats perjudicials i davant dolls d’aigua en les condicions establertes per a aquesta classificació.

La classe d’aïllament és F i el motor incorpora protecció tèrmica PTO. El cable d’alimentació no està inclòs amb la bomba.

Intensitat nominal

La intensitat nominal indicada per Grundfos se situa entre 5,72 i 5,60 amperes, depenent de la tensió d’alimentació dins del rang nominal de 220 a 230 volts.

La intensitat d’arrencada se situa aproximadament entre el 400 i el 440 per cent del corrent nominal, una dada que cal tenir en compte per dimensionar correctament les proteccions elèctriques i els elements de maniobra.

Pressió màxima de treball de 10 bar

La Grundfos CM 5-5 està dissenyada per treballar amb una pressió màxima de servei de 10 bar dins de les condicions de temperatura definides pel fabricant.

Grundfos estableix concretament una pressió màxima de 10 bar a 40 graus Celsius. Quan la temperatura del líquid arriba als 90 graus Celsius, la pressió màxima admissible es redueix a 6 bar.

Temperatura del líquid de -20 a 90 graus Celsius

El rang de temperatura del líquid bombat està comprès entre -20 i 90 graus Celsius. Això permet utilitzar la bomba tant amb aigua freda com amb aigua calenta dins de les condicions de funcionament, pressió i materials establertes pel fabricant.

La documentació tècnica pren com a referència aigua a 20 graus Celsius i una densitat aproximada de 998,2 quilograms per metre cúbic per a les dades de rendiment publicades.

Temperatura ambient de -20 a 55 graus Celsius

La bomba pot treballar amb una temperatura ambient compresa entre -20 i 55 graus Celsius, sempre respectant les condicions d’instal·lació i ventilació requerides per al motor.

Connexions roscades Rp

La connexió hidràulica es realitza mitjançant rosques de tub Whitworth internes Rp conforme a ISO 7/1, facilitant la seva incorporació en instal·lacions roscades convencionals.

• Connexió d’aspiració: Rp d’1 1/4 polzades.
• Connexió d’impulsió: Rp d’1 polzada.
• Configuració d’aspiració: axial.
• Configuració d’impulsió: radial.

La diferència de diàmetre entre l’aspiració i la impulsió respon al disseny hidràulic específic d’aquesta versió de la CM 5-5.

Disseny compacte per a espais reduïts

La bomba i el motor formen una unitat compacta muntada sobre una petita bancada. Aquesta configuració simplifica la instal·lació i permet col·locar el conjunt en sales tècniques i espais on la superfície disponible és limitada.

El plànol dimensional de la referència 92880796 indica una longitud total aproximada de 400 mil·límetres. Abans d’instal·lar-la cal deixar espai suficient per a les connexions hidràuliques, la ventilació del motor i les posteriors operacions de manteniment.

Manteniment accessible

El disseny de la gamma CM permet accedir als components hidràulics des de l’extrem de la bomba. Les cambres, l’aspiració i la impulsió es mantenen unides mitjançant quatre tirants roscats.

Grundfos dissenya aquesta gamma per facilitar les operacions de servei i disposa de recanvis i kits específics per a diferents components del conjunt hidràulic.

Apta per a aplicacions amb aigua potable

La documentació tècnica corresponent a aquesta referència recull les homologacions ACS i NSF61 per a aigua potable, a més de les certificacions generals CE, EAC i UKCA.

La compatibilitat final amb aigua potable s’ha de mantenir utilitzant accessoris, canonades i altres components igualment aptes per a aquest ús i respectant les condicions establertes per la normativa de la instal·lació.

Aplicacions de la bomba Grundfos CM 5-5

Gràcies a la seva construcció multietapa i a la seva combinació de cabal i pressió, la Grundfos CM 5-5 es pot utilitzar en diferents instal·lacions de transport i pressurització d’aigua compatibles amb les seves característiques.

• Augment de pressió en instal·lacions d’aigua.
• Trasbalsament i distribució d’aigua.
• Sistemes de subministrament.
• Instal·lacions comercials i industrials.
• Equips i sistemes auxiliars que requereixin bombament d’aigua.
• Aplicacions d’aigua potable compatibles amb les seves certificacions.

La bomba no incorpora convertidor de freqüència, per la qual cosa aquesta versió funciona a velocitat fixa quan es connecta directament a l’alimentació elèctrica.

Característiques tècniques de la Grundfos CM 5-5 92880796

• Marca: Grundfos.
• Gamma: CM.
• Referència: 92880796.
• Model: CM 5-5 A-R-A-E-AVBE C1-A-A-N.
• EAN: 5715120968516.
• Tipus: bomba centrífuga horitzontal multietapa.
• Nombre d’impulsors: 5.
• Líquid de referència: aigua.
• Cabal nominal: 4,7 metres cúbics per hora.
• Alçada nominal: 38,61 metres.
• Cabal màxim aproximat: 6,1 metres cúbics per hora.
• Alçada màxima aproximada: 48 metres.
• Rang de temperatura del líquid: entre -20 i 90 graus Celsius.
• Pressió màxima de servei: 10 bar.
• Pressió màxima a 40 graus Celsius: 10 bar.
• Pressió màxima a 90 graus Celsius: 6 bar.
• Temperatura ambient: entre -20 i 55 graus Celsius.
• Cos hidràulic: fosa EN-GJL-200.
• Impulsors: acer inoxidable AISI 304.
• Eix i cambres: acer inoxidable.
• Codi del tancament mecànic: AVBE.
• Material de la junta secundària: EPDM.
• Connexió d’aspiració: Rp d’1 1/4 polzades.
• Connexió d’impulsió: Rp d’1 polzada.
• Tipus d’aspiració: axial.
• Tipus d’impulsió: radial.
• Potència nominal del motor P2: 0,9 quilowatts.
• Alimentació: monofàsica de 220 a 230 volts.
• Freqüència: 50 hertzs.
• Intensitat nominal: entre 5,72 i 5,60 amperes.
• Velocitat nominal: entre 2.790 i 2.810 revolucions per minut.
• Classe d’eficiència del motor: IE2.
• Grau de protecció del motor: IP55.
• Classe d’aïllament: F.
• Protecció tèrmica integrada: PTO.
• Convertidor de freqüència: no incorporat.
• Cable elèctric inclòs: no.
• Índex mínim d’eficiència MEI: igual o superior a 0,7.
• Pes net: 15,8 quilograms.
• Pes brut: 18,4 quilograms.
• Longitud aproximada: 400 mil·límetres.
• Homologacions: CE, EAC i UKCA.
• Homologacions per a aigua potable: ACS i NSF61.
• Tolerància de la corba: ISO 9906:2012 3B.

Bomba multietapa compacta per a pressurització i subministrament d’aigua

La Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N combina 5 etapes hidràuliques, components interns d’acer inoxidable i un motor monofàsic de 0,9 quilowatts per proporcionar un punt nominal de 4,7 metres cúbics per hora a 38,61 metres d’alçada.

La seva construcció compacta, pressió màxima de 10 bar, connexions roscades, protecció IP55 i homologacions per a aigua potable fan d’aquesta bomba una solució versàtil per a instal·lacions de distribució, trasbalsament i augment de pressió que requereixen una bomba centrífuga horitzontal fiable i de dimensions contingudes.
