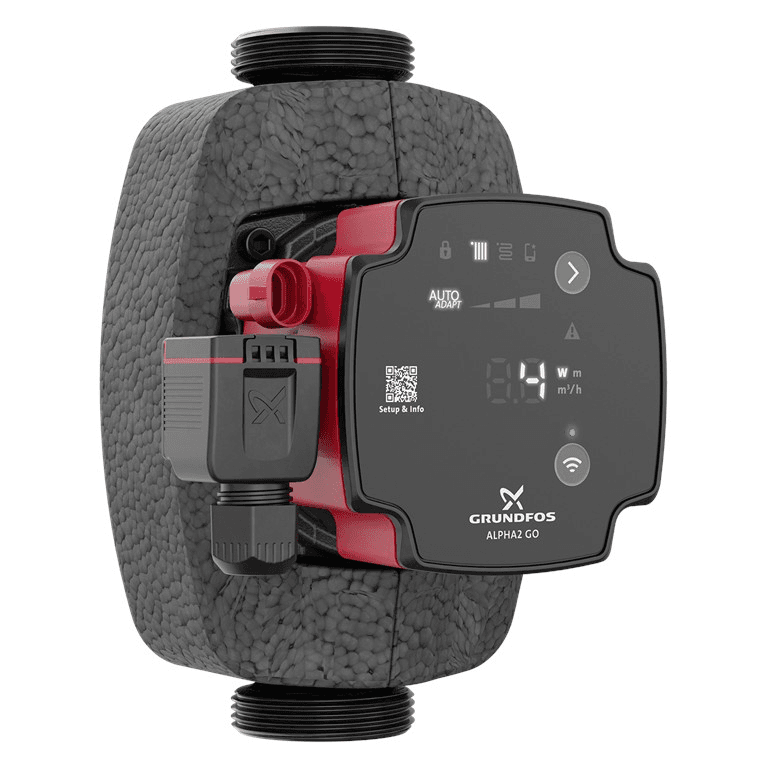

Bomba circuladora Grundfos ALPHA2 GO 25-90 180

La bomba circuladora Grundfos ALPHA2 GO 25-90 180, referència 93074208, és una circuladora electrònica d’alta eficiència dissenyada per a instal·lacions de calefacció i climatització. Ofereix una alçada màxima d’impulsió de 9 metres, un cabal nominal de 2,7 m³/h i una potència elèctrica modulant de només 3 a 90 W. La seva connexió roscada G 1½", longitud de muntatge de 180 mm i les avançades funcions de regulació la converteixen en una solució especialment versàtil tant per a instal·lacions noves com per a la substitució de circuladores existents.

L’ALPHA2 GO destaca a més per la seva connectivitat amb l’aplicació Grundfos GO mitjançant Bluetooth. Des de l’app, l’instal·lador pot fer una posada en marxa guiada, seleccionar el mode de regulació i el punt d’ajust, consultar dades de funcionament, accedir a l’historial d’esdeveniments, fer equilibrat hidràulic i utilitzar les eines de diagnòstic de la bomba.

Bomba circuladora electrònica amb alçada màxima de 9 metres

La Grundfos ALPHA2 GO 25-90 està dissenyada per a instal·lacions que requereixen una capacitat hidràulica més gran dins la gamma de circuladores domèstiques i comercials lleugeres.

La referència 93074208 ofereix una alçada màxima d’impulsió de 9 m. El seu punt nominal se situa en aproximadament 2,7 m³/h de cabal i 6,14 m d’alçada, tot i que el punt real de funcionament dependrà de la resistència hidràulica i de la regulació seleccionada a cada instal·lació.

L’electrònica integrada adapta el funcionament del motor per proporcionar el cabal i la pressió necessaris evitant mantenir permanentment la bomba a la seva màxima velocitat.

Control intel·ligent AUTOADAPT

L’ALPHA2 GO incorpora la funció AUTOADAPT, desenvolupada per Grundfos per ajustar automàticament el funcionament de la circuladora a la demanda tèrmica real de la instal·lació.

AUTOADAPT pot treballar tant amb regulació per pressió proporcional com per pressió constant. La bomba analitza les condicions de funcionament i selecciona progressivament la corba més apropiada dins del seu rang disponible.

Grundfos contempla AUTOADAPT per a aplicacions habituals com:

• Instal·lacions de radiadors.
• Calefacció per terra radiant.

La configuració avançada d’AUTOADAPT es fa mitjançant l’aplicació Grundfos GO.

Diferents modes de regulació

L’ALPHA2 GO permet adaptar el seu comportament hidràulic a diferents tipus d’instal·lació mitjançant diversos modes de control.

• Pressió proporcional: la pressió disminueix quan es redueix la demanda de cabal i augmenta quan creix la demanda. És especialment útil en circuits de radiadors amb vàlvules termostàtiques.
• Pressió constant: manté una pressió diferencial estable independentment del nombre de circuits oberts, i és especialment adequada per a terra radiant i col·lectors amb diverses zones.
• Corba constant: la bomba treballa seguint una velocitat o corba fixa seleccionada.
• Cabal constant: manté el cabal establert independentment de les variacions de pressió del circuit.
• AUTOADAPT: optimitza automàticament el punt de funcionament segons les necessitats del sistema.
• Control extern PWM: permet que un controlador extern moduli la bomba mitjançant un senyal PWM compatible.

Els modes avançats i els seus punts d’ajust es poden configurar mitjançant Grundfos GO.

Connectivitat Bluetooth amb Grundfos GO

L’ALPHA2 GO incorpora Bluetooth integrat per comunicar-se directament amb l’aplicació Grundfos GO des d’un dispositiu mòbil compatible.

Aquesta connectivitat proporciona a l’instal·lador eines addicionals per configurar, diagnosticar i documentar la instal·lació sense necessitat d’accessoris externs de comunicació.

Entre les funcions disponibles hi ha:

• Configuració guiada.
• Selecció del mode de control.
• Càlcul del punt d’ajust.
• Configuració d’AUTOADAPT.
• Consulta de dades de funcionament.
• Registre d’esdeveniments i errors.
• Equilibrat hidràulic.
• Actualització del programari de la bomba.
• Generació de documentació de posada en marxa.

Configuració guiada per facilitar la posada en marxa

La funció de configuració guiada de Grundfos GO ajuda l’instal·lador a seleccionar el mode de regulació i el punt d’ajust adequat per a les característiques concretes del circuit.

L’aplicació fa una sèrie de preguntes sobre el tipus d’instal·lació i, a partir d’aquesta informació, proposa una configuració adequada. Quan AUTOADAPT no és l’opció més apropiada, Grundfos GO també pot ajudar a determinar el punt d’ajust corresponent.

Aquesta funció resulta especialment útil durant la posada en marxa d’instal·lacions noves i en substituir circuladores antigues.

Dissenyada per a la substitució de bombes circuladores

Grundfos ha desenvolupat la gamma ALPHA GO pensant també en la substitució de circuladores existents.

L’aplicació Grundfos GO incorpora una funció de cerca de substitució que permet identificar milers de models de bombes circuladores existents i consultar l’alternativa compatible i la seva configuració recomanada.

L’ALPHA2 GO està especialment orientada a substituir circuladores independents i diferents bombes integrades Grundfos de les famílies UPM3 i UPM4 compatibles.

Detecció d’aire i funció de purga

L’ALPHA2 GO disposa d’una funció de detecció d’aire. Quan està activada mitjançant Grundfos GO, la bomba pot identificar la presència d’aire al voltant de l’impulsor.

Quan detecta aire, pot activar un funcionament específic per impulsos per ajudar a desplaçar-lo cap als punts de purga de la instal·lació.

Aquesta funció facilita la posada en marxa i pot ajudar a diagnosticar problemes de circulació associats a la presència d’aire al circuit.

Protecció contra funcionament en sec

La bomba incorpora protecció davant de marxa en sec. Si detecta que està funcionant sense prou líquid, pot aturar-se per protegir l’equip i mostrar l’alarma corresponent.

Grundfos GO permet consultar els codis d’error i l’historial d’esdeveniments per facilitar la identificació i resolució de la incidència.

Arrencada robusta

La gamma ALPHA GO incorpora una funció d’arrencada robusta. Si el rotor troba resistència o la bomba queda bloquejada, el motor fa nous intents d’arrencada utilitzant un parell elevat per intentar recuperar el funcionament.

Aquesta característica resulta especialment interessant després de llargs períodes d’inactivitat de la instal·lació.

Dades i diagnòstic mitjançant l’aplicació

L’ALPHA2 GO pot proporcionar mitjançant Grundfos GO diferents dades relacionades amb el seu funcionament, facilitant el diagnòstic de la instal·lació.

Entre els paràmetres que es poden analitzar hi ha:

• Cabal estimat.
• Alçada o pressió proporcionada.
• Consum elèctric.
• Temperatura de l’aigua.
• Temps de funcionament.
• Esdeveniments, avisos i alarmes.

El registre històric ajuda l’instal·lador a identificar comportaments anòmals i comprovar l’evolució del sistema.

Equilibrat hidràulic amb Grundfos GO

L’ALPHA2 GO disposa de funcions d’equilibrat hidràulic a través de l’aplicació Grundfos GO.

L’equilibrat adequat d’una instal·lació ajuda a distribuir correctament el cabal entre emissors i circuits, evitant que algunes zones rebin un excés d’aigua mentre d’altres presenten un cabal insuficient.

Aquesta característica resulta especialment útil en instal·lacions de calefacció amb diversos radiadors o circuits de terra radiant.

Alta eficiència energètica

La bomba incorpora un motor electrònic d’alta eficiència i variador de freqüència integrat. La referència 93074208 presenta un índex d’eficiència energètica EEI de 0,20.

La potència elèctrica absorbida varia entre només 3 i 90 W segons el punt de funcionament seleccionat i la demanda hidràulica.

Aquesta modulació permet reduir el consum davant de circuladores tradicionals que mantenen velocitats fixes independentment de la demanda.

Alimentació monofàsica de 220-240 V

La Grundfos ALPHA2 GO 25-90 180 funciona amb alimentació elèctrica monofàsica de 220-240 V i 50/60 Hz.

El consum de corrent se situa aproximadament entre 0,04 i 0,78 A, depenent de les condicions de funcionament.

La protecció tèrmica es gestiona electrònicament i el motor disposa de classe d’aïllament F.

Longitud de muntatge de 180 mm

La designació 180 del model correspon a la seva distància entre connexions de 180 mm, una mesura habitual en circuladores instal·lades en sistemes de calefacció.

Aquesta característica s’ha de comprovar juntament amb el diàmetre de les connexions abans de substituir una bomba existent.

Connexions G 1½"

La bomba incorpora connexions hidràuliques roscades G 1½" conforme a ISO 228-1.

La pressió nominal de les connexions és PN 10, coincidint amb la pressió màxima de funcionament admissible de la bomba.

Pressió màxima de treball de 10 bar

L’ALPHA2 GO 25-90 180 està preparada per treballar a una pressió màxima del sistema de 10 bar.

S’ha d’instal·lar en circuits hidràulics les condicions de disseny i els elements de seguretat dels quals garanteixin que aquest límit no se supera.

Temperatura del líquid de -10 a 95 °C

Per a la referència 93074208, Grundfos estableix un rang de temperatura del líquid bombejat de -10 a 95 °C.

Això permet utilitzar-la en diferents circuits tancats de calefacció i climatització sempre que el fluid, la temperatura i la resta de components de la instal·lació siguin compatibles.

La temperatura ambient de funcionament permesa se situa entre 0 i 55 °C.

Cos de bomba en ferro colat

El cos hidràulic està fabricat en ferro colat EN-GJL-150, material habitual en circuladores destinades a circuits tancats de calefacció.

L’impulsor està fabricat en material compost reforçat, ajudant a combinar baix pes i resistència dins del conjunt hidràulic.

Aquesta versió no està destinada a la circulació d’aigua potable sanitària.

Característiques tècniques de la Grundfos 93074208

• Marca: Grundfos.
• Gamma: ALPHA2 GO.
• Model: ALPHA2 GO 25-90 180.
• Referència: 93074208.
• Tipus: bomba circuladora electrònica.
• Aplicació: calefacció i climatització.
• Cabal nominal: 2,7 m³/h.
• Alçada nominal: 6,14 m.
• Alçada màxima: 9 m.
• Longitud d’instal·lació: 180 mm.
• Connexions: G 1½".
• Pressió nominal de connexió: PN 10.
• Pressió màxima de funcionament: 10 bar.
• Temperatura del líquid: -10 a 95 °C.
• Temperatura ambient: 0 a 55 °C.
• Alimentació: 1 x 220-240 V.
• Freqüència: 50/60 Hz.
• Potència mínima absorbida: 3 W.
• Potència màxima absorbida: 90 W.
• Consum de corrent: 0,04-0,78 A.
• Índex d’eficiència energètica EEI: 0,20.
• Variador de freqüència: integrat.
• Protecció tèrmica: electrònica.
• Grau de protecció: IP44.
• Classe d’aïllament: F.
• Material del cos: ferro colat EN-GJL-150.
• Material de l’impulsor: material compost reforçat.
• AUTOADAPT: sí.
• Pressió proporcional: sí.
• Pressió constant: sí.
• Corba constant: sí.
• Cabal constant: sí.
• Control extern PWM: sí.
• Bluetooth: integrat.
• Compatible amb Grundfos GO: sí.
• Configuració guiada: sí.
• Detecció i purga d’aire: sí.
• Protecció davant de marxa en sec: sí.
• Registre d’avisos i alarmes: sí.
• Equilibrat hidràulic: sí, mitjançant Grundfos GO.
• Pes net: aproximadament 1,93 kg.
• Pes brut: aproximadament 2,14 kg.
• EAN: 5715467404357.

Bomba circuladora intel·ligent per a calefacció i climatització

La Grundfos ALPHA2 GO 25-90 180 combina una elevada capacitat hidràulica amb regulació electrònica avançada i connectivitat mòbil. Els seus 9 metres d’alçada màxima, potència modulant de 3 a 90 W i diferents modes de regulació permeten adaptar-la a instal·lacions amb radiadors, terra radiant i altres circuits tancats de calefacció i climatització.

La integració amb Grundfos GO afegeix configuració guiada, AUTOADAPT, equilibrat hidràulic, detecció d’aire, diagnòstic i registre de dades, proporcionant a l’instal·lador eines tant per a la posada en marxa com per al manteniment i la substitució de circuladores existents.
