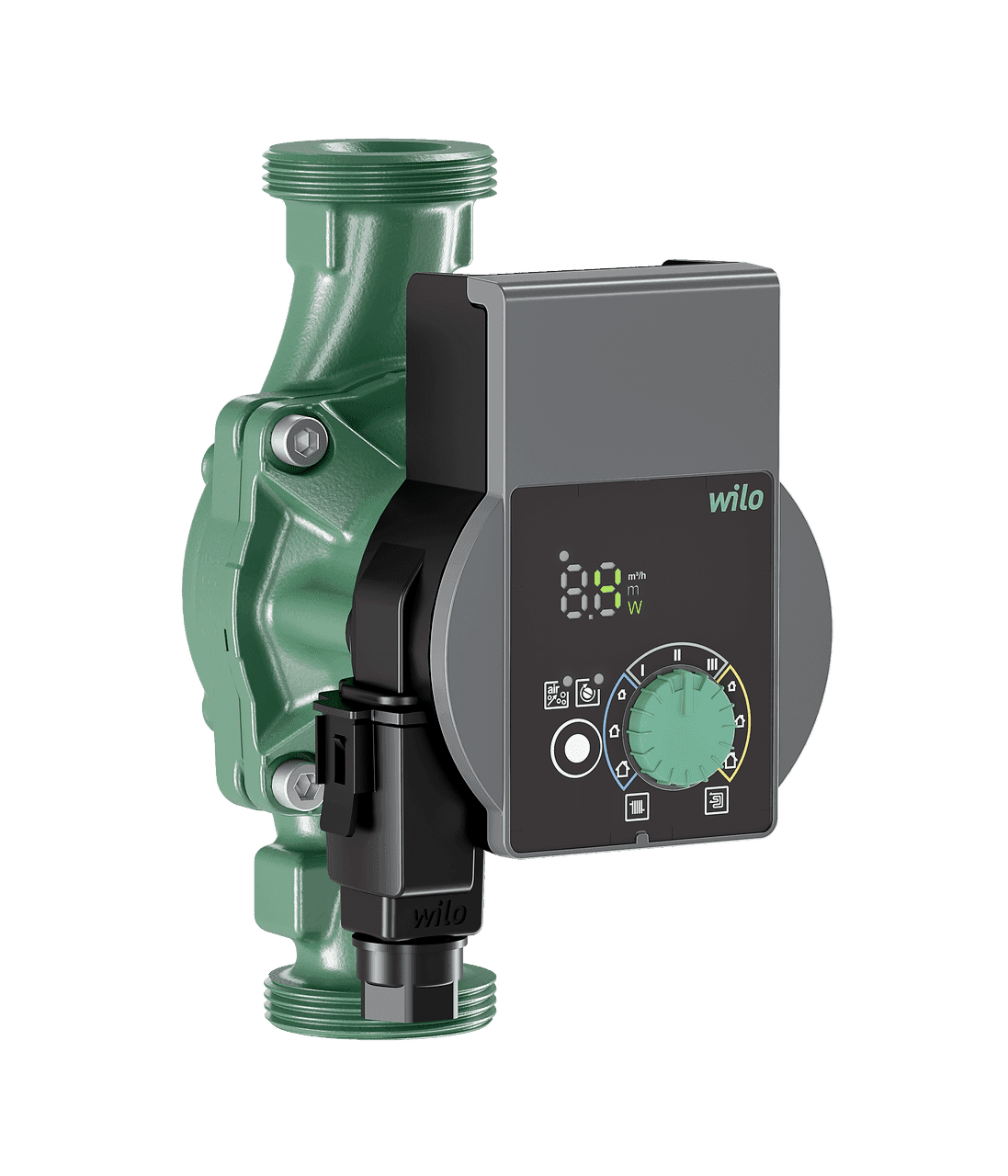

Bomba circuladora Wilo Yonos PICO 25/1-6-130

La bomba circuladora Wilo Yonos PICO 25/1-6-130, referència 4215516, és una bomba electrònica d’alta eficiència i rotor humit dissenyada per a la circulació d’aigua en instal·lacions de calefacció i climatització. Ofereix un cabal màxim de 3,6 metres cúbics per hora, una alçada màxima d’impulsió de 6 metres i una longitud de muntatge especialment compacta de 130 mil·límetres.

Equipada amb motor síncron de tecnologia ECM i regulació electrònica integrada, adapta el seu funcionament a les necessitats hidràuliques de la instal·lació. Permet seleccionar pressió diferencial variable, pressió diferencial constant o velocitat constant amb tres corbes, de manera que es pot ajustar tant a sistemes de radiadors com de calefacció per terra radiant.

Bomba circuladora electrònica Wilo Yonos PICO 25/1-6-130

La Yonos PICO és una bomba circuladora de rotor humit lliure de manteniment i connexió roscada. Està desenvolupada per aconseguir una circulació eficient de l’aigua en sistemes hidràulics d’edificis, ajustant automàticament la potència del motor segons el mode de regulació seleccionat.

El seu format de 130 mil·límetres entre connexions resulta especialment útil en instal·lacions on l’espai disponible és reduït i també facilita la substitució de bombes existents amb la mateixa longitud de muntatge.

Cabal màxim de 3,6 metres cúbics per hora

La Wilo Yonos PICO 25/1-6-130 proporciona un cabal màxim de 3,6 metres cúbics per hora. El cabal real depèn de les pèrdues de càrrega del circuit, de l’alçada seleccionada i del mode de regulació configurat.

L’electrònica integrada permet reduir automàticament les prestacions quan la instal·lació necessita menys circulació, evitant que la bomba treballi contínuament a màxima potència.

Alçada màxima d’impulsió de 6 metres

Aquest model assoleix una alçada màxima d’impulsió de 6 metres, oferint capacitat per treballar en circuits de calefacció i climatització amb diferents nivells de resistència hidràulica.

El punt de funcionament s’ha de seleccionar sempre dins de la corba característica de la bomba i d’acord amb el cabal i la pressió diferencial necessaris a la instal·lació.

Tres modes de regulació

La bomba permet triar entre tres estratègies de funcionament per adaptar-se a diferents tipus de circuit:

• Pressió diferencial variable: la bomba redueix la pressió diferencial quan disminueix el cabal requerit, resultant especialment adequada per a circuits amb vàlvules termostàtiques.
• Pressió diferencial constant: manté pràcticament constant la pressió diferencial seleccionada, una opció apropiada per a nombroses instal·lacions de terra radiant.
• Velocitat constant: permet seleccionar entre tres corbes de velocitat fixa per a aplicacions que requereixen un comportament hidràulic constant.

Adequada per a radiadors i terra radiant

Wilo permet seleccionar el mode de regulació en funció de l’aplicació de calefacció mitjançant radiadors o terra radiant. Aquesta flexibilitat facilita l’adaptació de la bomba a instal·lacions noves i a treballs de substitució o modernització de sistemes existents.

Pantalla LED amb informació de funcionament

La Yonos PICO incorpora un indicador LED de segments que permet consultar directament des del frontal els principals paràmetres de funcionament.

La pantalla pot mostrar:

• Valor de consigna seleccionat.
• Cabal actual.
• Consum elèctric instantani.
• Codis d’avaria.

Aquesta informació facilita la posada en marxa, l’ajust i el diagnòstic bàsic de la bomba sense necessitat d’utilitzar equips externs.

Configuració mitjançant botó verd Wilo

El característic botó verd de Wilo permet seleccionar els principals paràmetres de funcionament de manera senzilla. L’instal·lador pot configurar el mode de regulació i el valor de consigna directament des del frontal de la bomba.

Funció manual de purga

La bomba incorpora una funció de purga manual destinada a eliminar l’aire acumulat al compartiment del motor durant la posada en marxa o després de treballs realitzats al circuit hidràulic.

Una correcta eliminació de l’aire afavoreix un funcionament estable i ajuda a reduir sorolls associats a la presència d’aire al sistema.

Desbloqueig automàtic i reinici manual

El motor està dissenyat per ser resistent al bloqueig i incorpora una funció de desbloqueig automàtic. L’electrònica també permet fer un reinici manual quan sigui necessari després de determinades incidències.

La protecció del motor està integrada en el mateix equip, simplificant la instal·lació elèctrica.

Motor síncron amb tecnologia ECM

La Wilo Yonos PICO 25/1-6-130 utilitza un motor síncron d’alta eficiència amb tecnologia ECM i regulació electrònica de potència.

La velocitat pot variar aproximadament entre 700 i 4.200 revolucions per minut, ajustant-se al mode de regulació i al punt de funcionament requerit.

Consum elèctric entre 4 i 40 watts

La regulació electrònica permet adaptar el consum energètic a les necessitats reals del circuit. Wilo especifica un consum mínim de 4 watts i màxim de 40 watts.

La potència nominal del motor és de 30 watts. Quan la demanda hidràulica disminueix, la bomba pot reduir tant la velocitat com el consum elèctric.

Índex d’eficiència energètica igual o inferior a 0,20

La bomba presenta un índex d’eficiència energètica igual o inferior a 0,20, valor que Wilo identifica com a referència per a bombes circuladores d’elevada eficiència.

La combinació de motor ECM i regulació electrònica permet reduir el consum respecte a bombes circuladores convencionals que treballen de forma contínua a velocitat fixa.

Alimentació monofàsica a 230 volts

La Yonos PICO funciona amb una alimentació monofàsica de 230 volts, amb una tolerància del 10 per cent, i és compatible amb freqüències de 50 o 60 hertzs.

La connexió elèctrica es simplifica mitjançant el connector ràpid Wilo, dissenyat per agilitzar el cablejat durant la instal·lació i les tasques de manteniment.

Temperatura del fluid entre -10 i 95 graus Celsius

El rang de temperatura permès per al fluid està comprès entre -10 i 95 graus Celsius, permetent utilitzar la bomba en diferents aplicacions de calefacció i climatització.

La temperatura ambient de funcionament admesa es troba entre -10 i 40 graus Celsius.

Pressió màxima de treball de 10 bar

La Wilo Yonos PICO 25/1-6-130 està dissenyada per treballar a una pressió màxima de 10 bar.

Wilo estableix a més unes condicions mínimes de pressió d’entrada per evitar problemes hidràulics: una alçada mínima d’entrada de 0,5 metres a 50 graus Celsius i de 3 metres a 95 graus Celsius.

Connexió DN 25 i longitud de muntatge de 130 mil·límetres

La bomba presenta una connexió roscada G 1 1/2, corresponent a una connexió alternativa RP 1 i diàmetre nominal DN 25.

La distància entre connexions és de només 130 mil·límetres, una de les característiques principals d’aquesta variant davant de les versions Yonos PICO de 180 mil·límetres.

• Connexió de tuberia: G 1 1/2.
• Connexió alternativa: RP 1.
• Diàmetre nominal: DN 25.
• Longitud entre rosques: 130 mil·límetres.

Construcció resistent i lliure de manteniment

El cos de la bomba està fabricat en fosa grisa. L’impulsor utilitza polipropilè reforçat amb un 40 per cent de fibra de vidre, mentre que l’eix està fabricat en acer inoxidable.

Els coixinets són de carbó impregnat de metall i estan dissenyats per al funcionament característic d’una bomba circuladora de rotor humit.

Protecció IPX4D i aïllament classe F

El motor disposa d’un grau de protecció IPX4D i una classe d’aïllament F.

La bomba compleix a més els requisits de compatibilitat electromagnètica aplicables i disposa d’homologacions i marcatges CE, VDE i EAC.

Filtre de partícules integrat

La fitxa tècnica de Wilo indica que la bomba incorpora filtre de partícules dins del seu equipament, contribuint a protegir els components interns davant de determinades partícules presents al circuit.

Dimensions compactes i pes reduït

La versió de 130 mil·límetres està especialment dissenyada per a instal·lacions on cal reduir l’espai ocupat per la bomba.

• Longitud total: aproximadament 138 mil·límetres.
• Alçada: aproximadament 102 mil·límetres.
• Amplada: aproximadament 131 mil·límetres.
• Longitud de muntatge entre rosques: 130 mil·límetres.
• Pes net: aproximadament 1,6 quilograms.

Característiques tècniques de la Wilo Yonos PICO 25/1-6-130

• Marca: Wilo.
• Gamma: Yonos PICO.
• Referència: 4215516.
• Model: Yonos PICO 25/1-6-130.
• EAN: 4048482758480.
• Tipus de producte: bomba circuladora electrònica de rotor humit.
• Aplicació: calefacció i climatització.
• Cabal màxim: 3,6 metres cúbics per hora.
• Alçada màxima d’impulsió: 6 metres.
• Pressió màxima de treball: 10 bar.
• Temperatura del fluid: entre -10 i 95 graus Celsius.
• Temperatura ambient: entre -10 i 40 graus Celsius.
• Alimentació: monofàsica de 230 volts, amb tolerància del 10 per cent.
• Freqüència: 50 o 60 hertzs.
• Potència nominal del motor: 30 watts.
• Consum mínim: 4 watts.
• Consum màxim: 40 watts.
• Velocitat mínima: 700 revolucions per minut.
• Velocitat màxima: 4.200 revolucions per minut.
• Índex d’eficiència energètica: igual o inferior a 0,20.
• Modes de regulació: pressió diferencial variable, pressió diferencial constant i velocitat constant amb tres corbes.
• Pantalla: indicador LED de segments.
• Visualització: consigna, cabal actual, consum de potència i codis d’avaria.
• Funció de purga: manual.
• Desbloqueig automàtic: sí.
• Reinici manual: sí.
• Motor resistent al bloqueig: sí.
• Protecció del motor integrada: sí.
• Filtre de partícules: sí.
• Connexió elèctrica: connector ràpid Wilo.
• Connexió hidràulica: G 1 1/2.
• Connexió alternativa: RP 1.
• Diàmetre nominal: DN 25.
• Longitud de muntatge: 130 mil·límetres.
• Carcassa de la bomba: fosa grisa.
• Impulsor: polipropilè reforçat amb fibra de vidre.
• Eix: acer inoxidable.
• Coixinets: carbó impregnat de metall.
• Grau de protecció: IPX4D.
• Classe d’aïllament: F.
• Longitud total: 138 mil·límetres.
• Alçada: 102 mil·límetres.
• Amplada: 131 mil·límetres.
• Pes net: aproximadament 1,6 quilograms.
• Homologacions i marcatges: CE, VDE i EAC.

Bomba compacta de 130 mil·límetres per a radiadors i terra radiant

La Wilo Yonos PICO 25/1-6-130 combina un cabal màxim de 3,6 metres cúbics per hora, una alçada d’impulsió de fins a 6 metres i una longitud de muntatge de només 130 mil·límetres, resultant especialment adequada per a instal·lacions on l’espai disponible és limitat.

El seu motor ECM, regulació electrònica, baix consum, pantalla LED, funció de purga, desbloqueig automàtic i diferents modes de funcionament faciliten tant la instal·lació com l’ajust de circuits de radiadors, terra radiant i altres aplicacions de calefacció i climatització.
