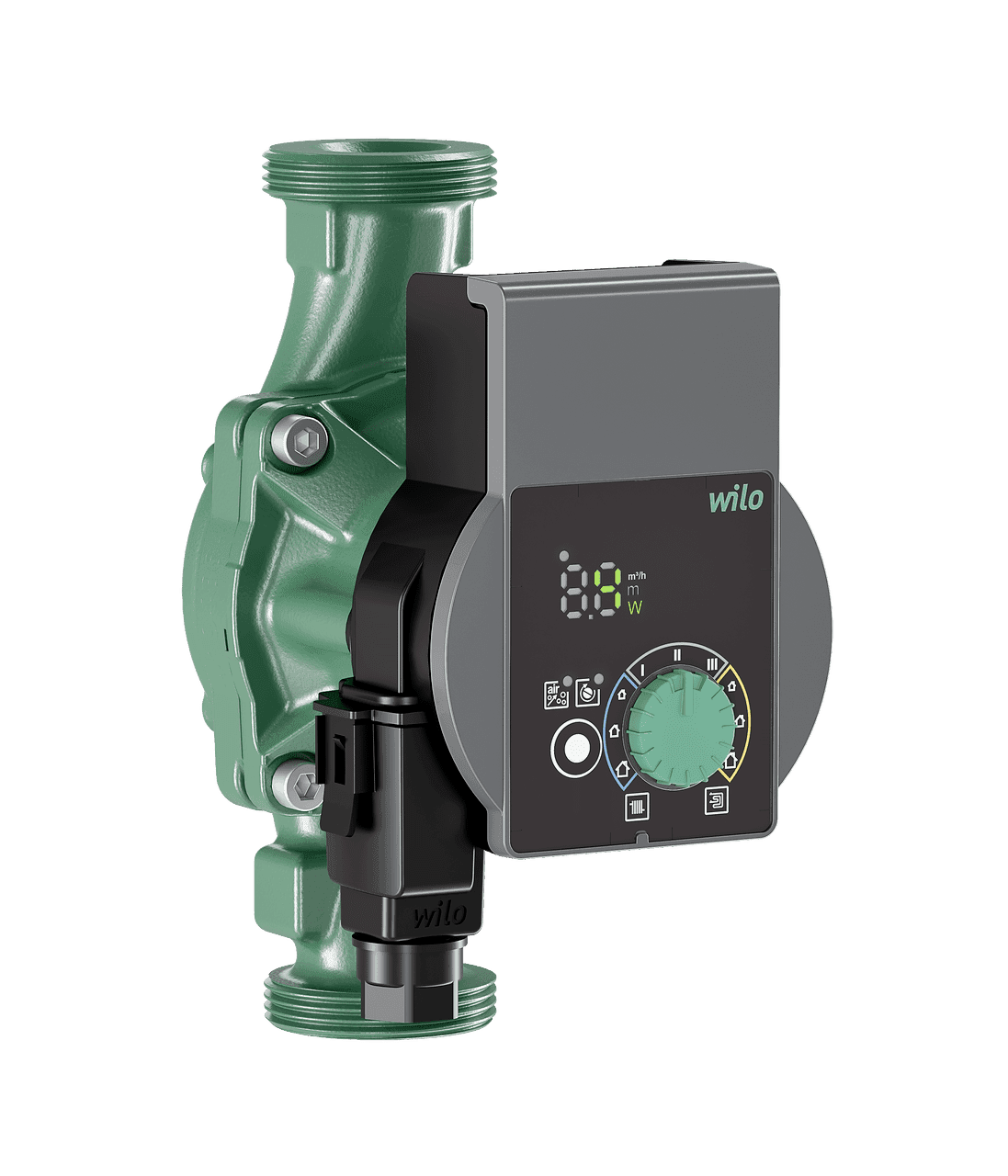

Bomba circuladora Wilo Yonos PICO 25/1-8-130

La bomba circuladora Wilo Yonos PICO 25/1-8-130, referència 4215518, és una bomba electrònica d’alta eficiència i rotor humit dissenyada per a la circulació d’aigua en instal·lacions de calefacció i climatització. Ofereix un cabal màxim de 4,4 metres cúbics per hora, una alçada màxima d’impulsió de 7,6 metres i una longitud de muntatge compacta de 130 mil·límetres.

Equipada amb motor síncron de tecnologia ECM i regulació electrònica integrada, adapta el seu funcionament a les necessitats hidràuliques de la instal·lació. Permet seleccionar pressió diferencial variable, pressió diferencial constant o velocitat constant amb tres corbes, facilitant-ne l’ús tant en sistemes de radiadors com en circuits de calefacció per terra radiant.

Bomba circuladora electrònica Wilo Yonos PICO 25/1-8-130

La Wilo Yonos PICO és una bomba circuladora de rotor humit lliure de manteniment amb connexió roscada i regulació electrònica contínua de la pressió diferencial.

El seu format compacte de 130 mil·límetres entre connexions resulta especialment adequat per a instal·lacions on l’espai disponible és limitat, mantenint alhora les prestacions hidràuliques corresponents a la versió 25/1-8.

Cabal màxim de 4,4 metres cúbics per hora

La bomba assoleix un cabal màxim de 4,4 metres cúbics per hora. El cabal real de funcionament dependrà del punt de treball de la instal·lació, de les pèrdues de càrrega i del mode de regulació seleccionat.

La regulació electrònica permet adaptar automàticament el funcionament del motor per evitar treballar permanentment a màxima potència quan el circuit necessita un cabal inferior.

Alçada màxima d’impulsió de 7,6 metres

La Yonos PICO 25/1-8-130 proporciona una alçada màxima d’impulsió de 7,6 metres, oferint capacitat per treballar en instal·lacions amb pèrdues de càrrega elevades dins del seu camp de funcionament.

La selecció final s’ha de fer tenint en compte el cabal requerit i la pressió diferencial necessària en el circuit.

Tres modes de regulació

Wilo permet seleccionar diferents estratègies de funcionament per adaptar la bomba a les característiques de cada sistema hidràulic.

• Pressió diferencial variable: redueix progressivament la pressió diferencial quan disminueix el cabal sol·licitat.
• Pressió diferencial constant: manté pràcticament constant el valor de pressió seleccionat.
• Velocitat constant: permet triar entre 3 corbes de funcionament a velocitat fixa.

Per a radiadors i calefacció per terra radiant

Els modes de regulació es poden seleccionar segons l’aplicació. Wilo contempla expressament configuracions per a instal·lacions de radiadors i calefacció per terra radiant, facilitant la posada en marxa de la bomba.

En sistemes amb vàlvules termostàtiques es pot utilitzar la regulació de pressió diferencial variable, mentre que la pressió diferencial constant resulta adequada per a nombroses instal·lacions de terra radiant.

Pantalla LED amb informació de funcionament

La bomba incorpora un indicador LED de segments que permet visualitzar directament els principals paràmetres des del frontal de l’equip.

La pantalla proporciona informació sobre:

• Valor de consigna seleccionat.
• Cabal actual.
• Consum elèctric instantani.
• Codis d’avaria.

Aquesta informació facilita tant la posada en marxa com les tasques de comprovació i manteniment de la instal·lació.

Control mitjançant botó verd Wilo

La configuració es fa mitjançant el característic botó verd de Wilo, des del qual es poden seleccionar el mode de regulació i els valors de funcionament.

La combinació del comandament frontal i la pantalla LED permet fer els ajustos principals directament sobre la bomba.

Funció de purga manual

La Wilo Yonos PICO 25/1-8-130 disposa d’una funció de purga manual destinada a facilitar l’eliminació de l’aire present al compartiment del motor.

Aquesta funció resulta especialment útil durant la primera posada en marxa o després d’operacions d’ompliment i manteniment del circuit.

Desbloqueig automàtic

El motor és resistent al bloqueig i incorpora una funció de desbloqueig automàtic que contribueix a recuperar el funcionament davant de determinades situacions.

La bomba també disposa de reinici manual i protecció de motor integrada.

Motor síncron amb tecnologia ECM

La bomba utilitza un motor síncron amb tecnologia ECM i regulació electrònica integrada de potència. Aquesta tecnologia permet variar la velocitat del motor en funció de les necessitats hidràuliques del circuit.

El rang de velocitat està comprès aproximadament entre 500 i 4.800 revolucions per minut.

Consum elèctric de 4 a 75 watts

El consum elèctric varia segons el punt de funcionament seleccionat. Wilo especifica un consum mínim de 4 watts i màxim de 75 watts.

La potència nominal del motor és de 58 watts. La regulació electrònica permet reduir el consum quan la demanda de cabal o pressió disminueix.

Índex d’eficiència energètica igual o inferior a 0,23

La Yonos PICO 25/1-8-130 presenta un índex d’eficiència energètica igual o inferior a 0,23.

El motor ECM i la regulació electrònica permeten adaptar el consum energètic a les necessitats reals de la instal·lació, evitant el funcionament continu a una única velocitat.

Alimentació monofàsica a 230 volts

La bomba està dissenyada per a una alimentació monofàsica de 230 volts amb una tolerància del 10 per cent i pot funcionar amb freqüències de 50 o 60 hertzs.

La connexió elèctrica es fa mitjançant el connector ràpid Wilo, desenvolupat per simplificar el cablejat durant el muntatge i les operacions de manteniment.

Temperatura del fluid entre -10 i 95 graus Celsius

La temperatura admesa per al fluid bombejat se situa entre -10 i 95 graus Celsius.

La temperatura ambient permesa està compresa entre -10 i 40 graus Celsius, mantenint-se la temperatura màxima del fluid en 95 graus Celsius dins de les condicions especificades per Wilo.

Pressió màxima de treball de 10 bar

La bomba admet una pressió màxima de treball de 10 bar.

Wilo estableix, a més, una alçada mínima d’entrada de 0,5 metres a 50 graus Celsius i de 3 metres a 95 graus Celsius, valors que s’han de respectar per garantir unes condicions hidràuliques adequades.

Connexió DN 25 i longitud de muntatge de 130 mil·límetres

La Yonos PICO 25/1-8-130 presenta connexions roscades i una longitud reduïda entre racors, facilitant-ne la integració en espais compactes.

• Connexió de tuberia: G 1 1/2.
• Connexió alternativa: RP 1.
• Diàmetre nominal: DN 25.
• Longitud entre rosques: 130 mil·límetres.

La longitud de muntatge de 130 mil·límetres és una de les principals diferències respecte a la versió Yonos PICO 25/1-8 de 180 mil·límetres.

Materials resistents per a calefacció i climatització

La bomba combina diferents materials seleccionats per a la seva utilització en circuits hidràulics tancats:

• Carcassa de la bomba: fosa grisa.
• Roda hidràulica: polipropilè reforçat amb un 40 per cent de fibra de vidre.
• Eix: acer inoxidable.
• Coixinets: carbó impregnat de metall.

La seva construcció de rotor humit permet prescindir del manteniment convencional del conjunt rotor-coixinets dins de les condicions d’ús establertes pel fabricant.

Filtre de partícules integrat

Wilo especifica la incorporació d’un filtre de partícules dins de l’equipament de sèrie de la bomba.

Aquest element forma part del disseny intern destinat a afavorir un funcionament fiable del conjunt hidràulic i del motor.

Protecció IPX4D i aïllament classe F

El motor disposa d’un grau de protecció IPX4D i una classe d’aïllament F.

La bomba compleix, a més, les normes de compatibilitat electromagnètica indicades per Wilo i disposa d’homologacions i marcatges CE, VDE i EAC.

Dimensions compactes

El model de 130 mil·límetres està dissenyat per ocupar poc espai dins de la instal·lació.

• Longitud total: 138 mil·límetres.
• Alçada: 102 mil·límetres.
• Amplada: 143 mil·límetres.
• Longitud de muntatge: 130 mil·límetres.
• Pes net aproximat: 1,8 quilograms.

Característiques tècniques de la Wilo Yonos PICO 25/1-8-130

• Marca: Wilo.
• Gamma: Yonos PICO.
• Referència: 4215518.
• Model: Yonos PICO 25/1-8-130.
• EAN: 4048482758503.
• Tipus de producte: bomba circuladora electrònica de rotor humit.
• Aplicació: calefacció i climatització.
• Cabal màxim: 4,4 metres cúbics per hora.
• Alçada màxima d’impulsió: 7,6 metres.
• Pressió màxima de treball: 10 bar.
• Temperatura mínima del fluid: -10 graus Celsius.
• Temperatura màxima del fluid: 95 graus Celsius.
• Temperatura ambient: entre -10 i 40 graus Celsius.
• Alimentació: monofàsica de 230 volts, amb tolerància del 10 per cent.
• Freqüència: 50 o 60 hertzs.
• Potència nominal del motor: 58 watts.
• Consum mínim: 4 watts.
• Consum màxim: 75 watts.
• Velocitat mínima: 500 revolucions per minut.
• Velocitat màxima: 4.800 revolucions per minut.
• Índex d’eficiència energètica: igual o inferior a 0,23.
• Modes de regulació: pressió diferencial variable, pressió diferencial constant i velocitat constant amb 3 corbes.
• Pantalla: indicador LED de segments.
• Visualització: valor de consigna, cabal actual, consum elèctric i codis d’avaria.
• Funció de purga: manual.
• Desbloqueig automàtic: sí.
• Reinici manual: sí.
• Protecció del motor integrada: sí.
• Motor resistent al bloqueig: sí.
• Filtre de partícules: sí.
• Connexió elèctrica: connector ràpid Wilo.
• Connexió hidràulica: G 1 1/2.
• Connexió alternativa: RP 1.
• Diàmetre nominal: DN 25.
• Longitud de muntatge: 130 mil·límetres.
• Carcassa: fosa grisa.
• Roda hidràulica: polipropilè reforçat amb fibra de vidre.
• Eix: acer inoxidable.
• Coixinets: carbó impregnat de metall.
• Grau de protecció: IPX4D.
• Classe d’aïllament: F.
• Longitud total: 138 mil·límetres.
• Alçada: 102 mil·límetres.
• Amplada: 143 mil·límetres.
• Pes net aproximat: 1,8 quilograms.
• Homologacions i marcatges: CE, VDE i EAC.

Bomba compacta d’alta eficiència per a circuits exigents

La Wilo Yonos PICO 25/1-8-130 combina una alçada màxima de 7,6 metres i un cabal de fins a 4,4 metres cúbics per hora amb una longitud entre connexions de només 130 mil·límetres, sent especialment pràctica quan es necessita una circuladora potent en un espai reduït.

El seu motor ECM, regulació electrònica, pantalla LED, funció de purga, desbloqueig automàtic, tres modes de funcionament i connector ràpid Wilo faciliten tant la instal·lació com l’ajust en circuits de radiadors, terra radiant i altres aplicacions de calefacció i climatització.
