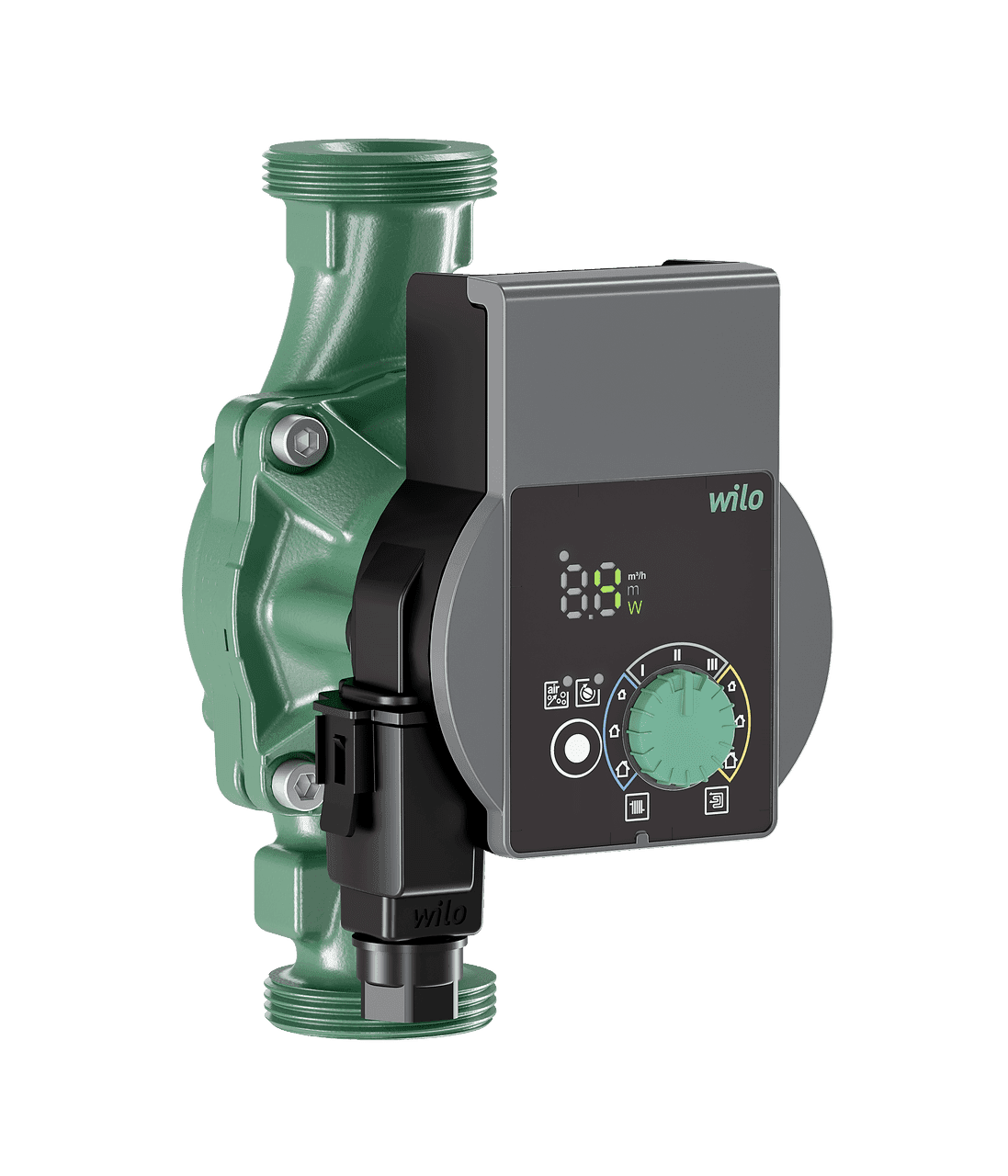

Bomba circuladora Wilo Yonos PICO 25/1-8

La bomba circuladora Wilo Yonos PICO 25/1-8, referència 4215517, és una bomba d’alta eficiència amb regulació electrònica dissenyada per a la circulació d’aigua en instal·lacions de calefacció i climatització. Ofereix un cabal màxim de 4,4 metres cúbics per hora i una altura màxima d’impulsió de 7,6 metres, amb diferents modes de regulació que permeten adaptar-ne el funcionament a radiadors, terra radiant i altres instal·lacions hidràuliques.

El seu motor síncron amb tecnologia ECM, la regulació electrònica integrada i un índex d’eficiència energètica igual o inferior a 0,23 permeten ajustar el funcionament de la bomba a les necessitats reals del circuit. Incorpora a més pantalla LED, funció de purga, desbloqueig automàtic, protecció del motor i connector elèctric Wilo per simplificar la instal·lació i la posada en marxa.

Bomba circuladora d’alta eficiència per a calefacció i climatització

La Wilo Yonos PICO està concebuda com una bomba circuladora de rotor humit lliure de manteniment. En aquest tipus de construcció, el rotor treballa en contacte amb el fluid bombat, proporcionant un funcionament adequat per a la circulació contínua en sistemes hidràulics d’edificis.

Wilo especifica aquest model per a aplicacions de calefacció i climatització i permet seleccionar diferents estratègies de regulació segons les característiques del circuit.

Cabal màxim de 4,4 metres cúbics per hora

La Yonos PICO 25/1-8 assoleix un cabal màxim de 4,4 metres cúbics per hora. El seu funcionament real dependrà de la resistència hidràulica del circuit i del punt de treball requerit per la instal·lació.

La regulació electrònica integrada permet ajustar el comportament de la bomba per adaptar el cabal i la pressió disponibles a les necessitats del sistema, evitant treballar permanentment a màxima velocitat quan no és necessari.

Altura màxima d’impulsió de 7,6 metres

Aquest model proporciona una altura màxima d’impulsió de 7,6 metres, situant-se dins de la gamma Yonos PICO destinada a instal·lacions que requereixen una capacitat d’impulsió elevada.

Aquesta característica permet utilitzar-la en circuits de calefacció o climatització amb diferents pèrdues de càrrega, sempre que el punt de funcionament requerit es trobi dins de la corba hidràulica de la bomba.

Tres modes de regulació

La Wilo Yonos PICO 25/1-8 incorpora tres tipus principals de regulació, permetent adaptar el funcionament a diferents sistemes hidràulics.

El mode de pressió diferencial variable redueix progressivament la pressió proporcionada per la bomba quan disminueix el cabal requerit. És especialment útil en instal·lacions on vàlvules termostàtiques o altres elements modifiquen constantment la resistència del circuit.

El mode de pressió diferencial constant manté el valor seleccionat pràcticament constant dins del rang de funcionament, una solució especialment indicada per a determinats circuits com instal·lacions de terra radiant.

També disposa de velocitat constant amb tres corbes seleccionables, permetent treballar de manera similar a una bomba circuladora tradicional de diverses velocitats quan la instal·lació ho requereix.

Adequada per a radiadors i terra radiant

Gràcies als diferents modes de regulació, la bomba es pot configurar segons el tipus d’emissor instal·lat. Wilo contempla expressament la selecció del mode de funcionament d’acord amb aplicacions de radiadors i calefacció per terra radiant.

Aquesta versatilitat permet utilitzar una mateixa bomba en nombrosos sistemes de calefacció i climatització, ajustant el comportament hidràulic a les característiques de cada circuit.

Pantalla LED per visualitzar els principals paràmetres

La bomba incorpora un indicador LED de segments que facilita la configuració i la supervisió directament des del frontal de l’equip.

La pantalla permet visualitzar el valor de consigna, el cabal actual, el consum elèctric i els possibles codis d’avaria. D’aquesta manera, l’instal·lador pot comprovar ràpidament l’estat de funcionament sense utilitzar instruments externs per a les operacions bàsiques d’ajust.

Control mitjançant botó verd

La configuració es realitza mitjançant el característic botó verd de Wilo. Aquest comandament permet seleccionar els paràmetres principals de manera senzilla durant la posada en marxa.

El sistema combina el comandament giratori amb la pantalla LED per facilitar l’ajust de l’altura d’impulsió, la velocitat o el mode de regulació corresponent.

Funció de purga manual

La Yonos PICO incorpora una funció de purga manual destinada a facilitar l’eliminació de l’aire acumulat al compartiment del motor.

Aquesta funció resulta especialment útil durant la posada en servei després d’omplir el circuit, ajudant a aconseguir un funcionament hidràulic correcte.

Desbloqueig automàtic i reinici manual

Wilo equipa aquesta bomba amb una funció de desbloqueig automàtic. El motor és resistent al bloqueig i el sistema electrònic incorpora funcions destinades a recuperar el funcionament davant de determinades situacions.

També disposa de reinici manual, permetent actuar sobre l’equip quan cal restablir-ne el funcionament després de determinades incidències.

Motor síncron amb tecnologia ECM

La bomba utilitza un motor síncron d’alta eficiència amb tecnologia ECM i regulació electrònica de potència integrada.

El motor funciona amb alimentació monofàsica de 230 volts, amb una tolerància del 10 per cent, i freqüència de 50 o 60 hertzs.

La velocitat de funcionament pot variar aproximadament entre 500 i 4.800 revolucions per minut, ajustant-se electrònicament segons el mode de regulació seleccionat i les necessitats hidràuliques del circuit.

Consum elèctric entre 4 i 75 watts

El consum elèctric de la bomba varia segons el punt de funcionament. Wilo especifica un consum mínim de 4 watts i un consum màxim de 75 watts.

La potència nominal del motor és de 58 watts. Gràcies a la regulació electrònica, la bomba pot reduir el consum quan la instal·lació demana menys cabal o pressió.

Índex d’eficiència energètica igual o inferior a 0,23

La Yonos PICO 25/1-8 presenta un índex d’eficiència energètica igual o inferior a 0,23, situant-se dins de la categoria de bombes circuladores electròniques d’alta eficiència.

Aquesta característica, combinada amb la regulació automàtica de la potència, permet reduir el consum respecte a bombes circuladores convencionals que funcionen permanentment a una velocitat fixa.

Temperatura del fluid entre -10 i 95 graus Celsius

La bomba admet una temperatura del fluid compresa entre -10 i 95 graus Celsius, per la qual cosa pot treballar en diferents aplicacions de calefacció i climatització dins d’aquest rang.

La temperatura ambient permesa es troba entre -10 i 40 graus Celsius.

Pressió màxima de treball de 10 bar

La pressió màxima admesa per la bomba és de 10 bar. El circuit s’ha de dimensionar de manera que la pressió màxima de la instal·lació es mantingui sempre dins d’aquest límit.

Wilo especifica a més una altura mínima d’entrada de 0,5 metres amb el fluid a 50 graus Celsius i de 3 metres a 95 graus Celsius, valors que s’han de considerar per evitar condicions hidràuliques inadequades a l’aspiració de la bomba.

Connexió DN 25 i longitud de muntatge de 180 mil·límetres

La bomba disposa d’una connexió de tub G 1 1/2, equivalent a una connexió de bomba RP 1 i diàmetre nominal DN 25.

La longitud entre rosques és de 180 mil·límetres, una mesura habitual en bombes circuladores d’aquesta capacitat que facilita la substitució i la integració en instal·lacions compatibles.

Connector elèctric Wilo per a un muntatge senzill

L’equip incorpora un connector ràpid Wilo per a la connexió elèctrica. Aquest sistema està dissenyat per facilitar les operacions de cablejat durant la instal·lació i el manteniment.

La bomba disposa a més de protecció de motor integrada, per la qual cosa no necessita un sistema convencional independent de protecció davant del bloqueig del motor dins de les condicions previstes pel fabricant.

Construcció resistent per a funcionament continu

El cos hidràulic està fabricat en fosa grisa, mentre que l’eix utilitza acer inoxidable. El rodet està fabricat en material plàstic reforçat amb fibra de vidre i els coixinets són de carbó impregnat de metall.

Aquesta combinació de materials està específicament dissenyada per al funcionament d’una bomba circuladora de rotor humit en sistemes de calefacció i climatització.

Protecció IPX4D i aïllament classe F

El motor disposa d’un grau de protecció IPX4D i aïllament elèctric de classe F.

La bomba compleix a més els requisits de compatibilitat electromagnètica corresponents i disposa de marcatges i homologacions com CE, VDE i EAC.

Format compacte i pes reduït

La Wilo Yonos PICO 25/1-8 presenta unes dimensions compactes que faciliten el muntatge en sales tècniques, armaris hidràulics i altres zones amb espai limitat.

La seva longitud és de 180 mil·límetres, l’altura aproximada és de 102 mil·límetres i l’amplada de 143 mil·límetres. El pes net és d’aproximadament 2 quilograms.

Característiques tècniques de la Wilo Yonos PICO 25/1-8

• Marca: Wilo.
• Gamma: Yonos PICO.
• Referència: 4215517.
• Model: Yonos PICO 25/1-8.
• EAN: 4048482758497.
• Tipus de producte: bomba circuladora electrònica de rotor humit.
• Aplicació: calefacció i climatització.
• Cabal màxim: 4,4 metres cúbics per hora.
• Altura màxima d’impulsió: 7,6 metres.
• Pressió màxima de treball: 10 bar.
• Temperatura del fluid: entre -10 i 95 graus Celsius.
• Temperatura ambient: entre -10 i 40 graus Celsius.
• Alimentació: monofàsica de 230 volts, amb tolerància del 10 per cent.
• Freqüència: 50 o 60 hertzs.
• Potència nominal del motor: 58 watts.
• Consum mínim: 4 watts.
• Consum màxim: 75 watts.
• Velocitat: entre 500 i 4.800 revolucions per minut.
• Índex d’eficiència energètica: igual o inferior a 0,23.
• Modes de regulació: pressió diferencial variable, pressió diferencial constant i velocitat constant amb 3 corbes.
• Pantalla: indicador LED de segments.
• Visualització: consigna, cabal actual, consum de potència i codis d’avaria.
• Funció de purga: manual.
• Desbloqueig automàtic: sí.
• Reinici manual: sí.
• Motor resistent al bloqueig: sí.
• Protecció de motor integrada: sí.
• Connexió elèctrica: connector ràpid Wilo.
• Connexió hidràulica: G 1 1/2.
• Connexió alternativa: RP 1.
• Diàmetre nominal: DN 25.
• Longitud de muntatge: 180 mil·límetres.
• Carcassa de la bomba: fosa grisa.
• Rodet: polipropilè reforçat amb fibra de vidre.
• Eix: acer inoxidable.
• Coixinets: carbó impregnat de metall.
• Grau de protecció: IPX4D.
• Classe d’aïllament: F.
• Longitud: 180 mil·límetres.
• Altura: 102 mil·límetres.
• Amplada: 143 mil·límetres.
• Pes net: aproximadament 2 quilograms.

Circulació eficient per a radiadors i terra radiant

La Wilo Yonos PICO 25/1-8 combina un cabal màxim de 4,4 metres cúbics per hora i una altura d’impulsió de fins a 7,6 metres amb regulació electrònica d’alta eficiència. Els seus modes de pressió diferencial constant, pressió diferencial variable i velocitat constant permeten adaptar el funcionament a diferents instal·lacions de calefacció i climatització.

La pantalla LED, el botó verd, la visualització del consum i del cabal, la funció de purga, el desbloqueig automàtic i el connector ràpid Wilo simplifiquen tant la posada en marxa com l’ús diari, oferint una solució eficient i versàtil per a la circulació d’aigua en sistemes hidràulics d’edificis.
