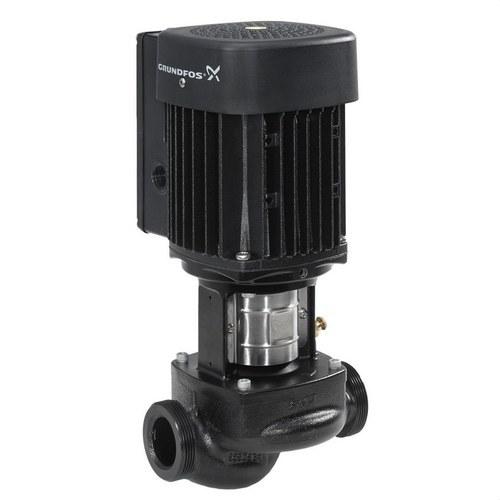

Bomba en línia TP 25-90/2 A-O-A-BQQE-DW1

La Grundfos TP 25-90/2 A-O-A-BQQE-DW1, referència 98346604, és una bomba centrífuga en línia d’una etapa dissenyada per a aplicacions de calefacció, refrigeració i aire condicionat en edificis comercials. Amb un cabal nominal de 7,88 m³/h i una alçada manomètrica de 7,93 m, aquesta bomba és ideal per garantir un funcionament fiable en circuits tancats amb alts estàndards d’eficiència i durabilitat.

Aquesta bomba presenta un disseny de voluta en línia amb boques d’aspiració i descàrrega del mateix diàmetre (DN 25 - 1 1/2"), cosa que facilita el muntatge sense necessitat de redissenyar la canonada. El sistema d’extracció superior permet desmuntar fàcilment el motor, el capçal de la bomba i l’impulsor sense desmuntar el cos hidràulic, cosa que agilitza les tasques de manteniment i redueix els temps d’aturada.

Està equipada amb un tancament mecànic de manxa no equilibrat tipus BQQE conforme a EN 12756, que garanteix un segellat fiable en un ampli rang de temperatures i pressions. El motor asíncron de 2 pols (tipus 71C) compta amb refrigeració per ventilador, classe d’eficiència IE2 i una potència de 0,37 kW, amb un rendiment excel·lent fins i tot en càrregues parcials.

Aplicacions recomanades

• Sistemes de climatització en edificis comercials
• Circulació d’aigua en instal·lacions de calefacció o refrigeració
• Distribució hidràulica en sistemes tancats a pressió

Especificacions hidràuliques

• Cabal nominal: 7,88 m³/h
• Alçada nominal: 7,93 m
• Diàmetre de l’impulsor: 89 mm
• Rang de temperatura del líquid: de -25 °C a 120 °C
• Pressió màxima de treball: 10 bar

Materials

• Cos hidràulic: Fosa EN-GJL-200 (ASTM classe 30)
• Impulsor: Compost PES amb 30 % de fibra de vidre (PES+30% GF)

Dades d’instal·lació

• Tipus de connexió: Rosca G (ISO 228-1)
• Mida de connexió: DN 25 – 1 1/2”
• Pressió nominal: PN 10
• Longitud entre ports: 180 mm
• Temperatura ambient permesa: de -30 °C a +40 °C

Característiques elèctriques

• Motor: Asíncron 2 pols, tipus 71C
• Potència nominal (P2): 0,37 kW
• Tensió: 1 × 220–230 V
• Freqüència: 50 Hz
• Corrent nominal: 2,50–2,60 A
• Cos φ: 0,94–0,95
• Classe d’aïllament: F | Grau de protecció: IP55
• Velocitat nominal: 2700–2730 rpm

Dades addicionals

• Classe d’eficiència IE: IE2
• Eficiència a càrrega total: 69,5 %
• Índex d’eficiència mínima (MEI): 0,70
• Pes net: 12,8 kg | Pes brut: 14,8 kg
• Volum de transport: 0,041 m³
• País d’origen: Hongria

La Grundfos TP 25-90/2 A-O-A-BQQE-DW1 és una solució eficient, duradora i fàcil de mantenir per a aplicacions tèrmiques i de climatització que requereixen fiabilitat operativa, baix manteniment i alt rendiment hidràulic.
