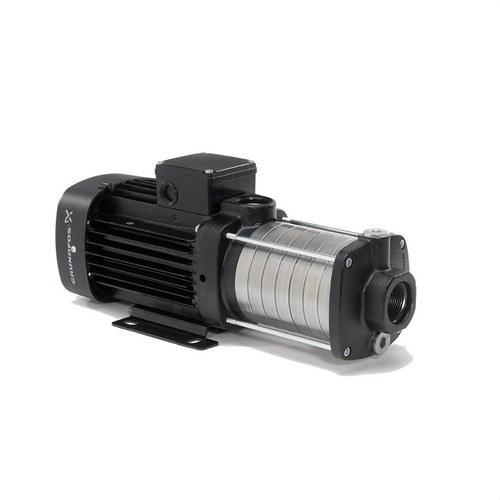

Bomba normalitzada horitzontal CM 3-4 A-R-A-E-AVBE F-A-A-N

La bomba Grundfos CM 3-4 A-R-A-E-AVBE, referència 96806807, forma part de la gamma de bombes centrífugues horitzontals multietapa CM, reconegudes per la seva fiabilitat, baix nivell sonor i disseny compacte. Dissenyada per a aplicacions en edificis comercials, és ideal per a sistemes de calefacció, climatització i augment de pressió.

Aquesta bomba incorpora una configuració d'aspiració axial i descàrrega radial, amb impulsors, eix i cambres fabricats en acer inoxidable AISI 304, cosa que garanteix resistència a la corrosió i una llarga durabilitat. El cos de la bomba està construït en fosa EN-GJL-200. El tancament mecànic tipus AVBE està dissenyat amb junta tòrica no equilibrada, adequat per al bombeig d'aigua no agressiva.

La connexió hidràulica es realitza mitjançant rosques internes Whitworth (Rp) de 1”, facilitant el muntatge en instal·lacions compactes. La bomba és impulsada per un motor trifàsic IEC IE2 de 0,46 kW, amb ventilació forçada i grau de protecció IP55, cosa que li permet operar de manera contínua i segura en condicions exigents.

Aplicacions recomanades

• Augment de pressió en instal·lacions d'aigua
• Circulació en sistemes de calefacció i refrigeració
• Equips compactes de climatització i pressurització

Característiques hidràuliques

• Cabal nominal: 3,1 m³/h
• Alçada nominal: 27,68 m
• Velocitat de treball: 2900 rpm
• Temperatura del líquid: -20 °C a 90 °C (60 °C nominal)
• Pressió màxima de treball: 10 bar (6 bar a 90 °C)

Materials

• Impulsors i eix: Acer inoxidable EN 1.4301 / AISI 304
• Carcassa de la bomba: Fosa EN-GJL-200 / ASTM A48-25A
• Tancament mecànic: AVBE (junta tòrica, no equilibrat)

Dades elèctriques

• Potència nominal (P2): 0,46 kW
• Tensió: 3 × 220-240D / 380-415Y V
• Freqüència: 50 Hz
• Corrent nominal: 2,0–2,2 A / 1,0–1,2 A
• Classe d'eficiència: IE2
• Velocitat nominal del motor: 2770–2820 rpm
• Grau de protecció: IP55
• Classe d'aïllament: F

Instal·lació i dimensions

• Tipus de connexió: Rp 1” (entrada i sortida)
• Temperatura ambient: -20 °C a +55 °C
• Muntatge: Horitzontal, sobre base
• Posició de sortida: 12

Dades addicionals

• Índex d'eficiència mínima (MEI): 0,70
• Homologacions: CE, EAC, UKCA
• Aprovacions per a aigua potable: ACS, NSF61
• Pes net: 11,6 kg | Pes brut: 14,1 kg
• País d'origen: Hongria

La Grundfos CM 3-4 A-R-A-E-AVBE és una bomba multietapa fiable i compacta, ideal per a sistemes de circulació i pressurització en aplicacions comercials. El seu disseny modular, materials resistents i motor d'alta eficiència fan d'aquesta bomba una opció segura i versàtil per a projectes de climatització i distribució d'aigua.
