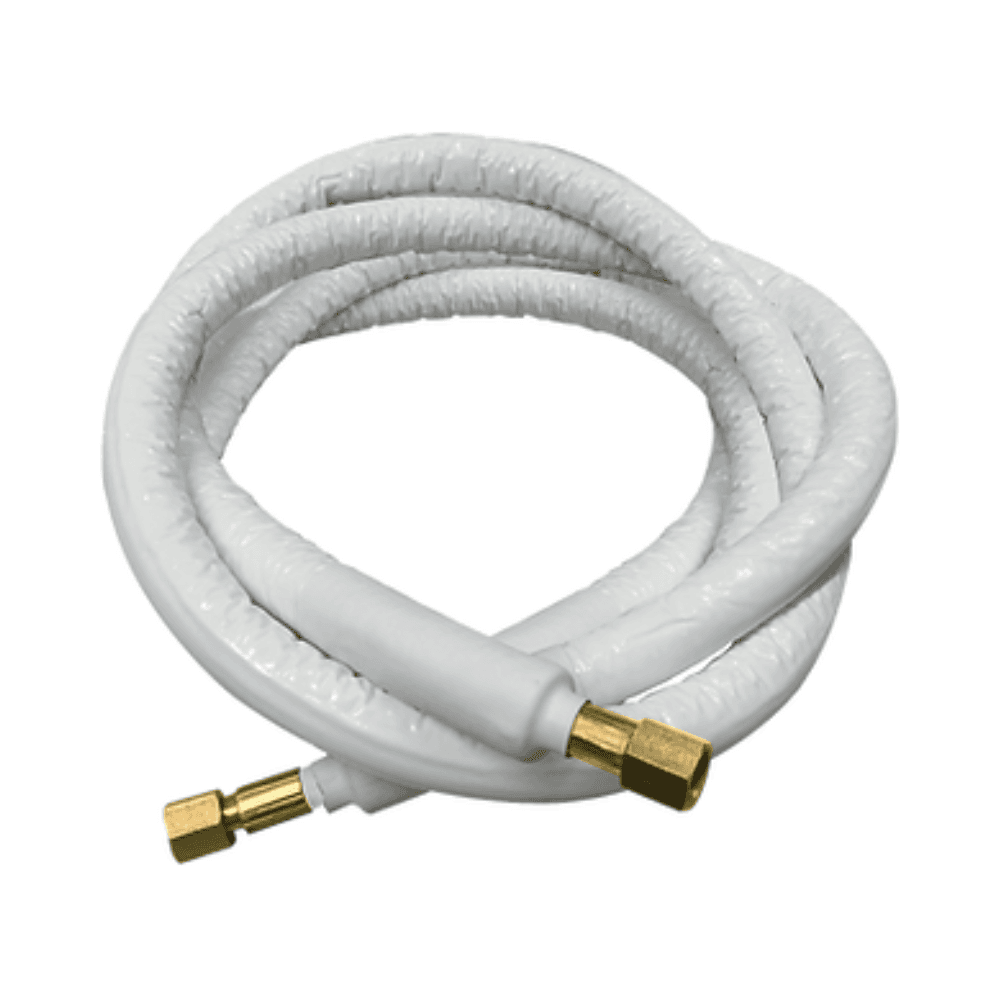

Kit de tuberia flexible frigorífica Kronos Pipe Ø 1/4" 1/2" - Rotlle de 6 metres

El kit de tuberia frigorífica flexible Zimaklima Kronos Pipe 6003-6000 està dissenyat per realitzar la connexió frigorífica entre les unitats interiors i exteriors de sistemes d’aire condicionat d’expansió directa. El kit combina tuberies de 1/4 i 1/2 polzades amb una longitud de 6 metres, proporcionant les dues mesures necessàries per a nombrosos equips de climatització.

Kronos Pipe destaca per la seva elevada flexibilitat i facilitat de manipulació. La tuberia es pot adaptar a corbes i canvis de direcció sense necessitat d’utilitzar eines per donar-li forma, facilitant especialment el muntatge en recorreguts complexos, espais reduïts o instal·lacions amb diversos canvis de trajectòria.

Kit Kronos Pipe d’1/4 i 1/2 polzades per a aire condicionat

La referència 6003-6000 pertany al sistema Kronos Pipe desenvolupat per Zimaklima per a instal·lacions frigorífiques i de climatització. El conjunt està format per les mesures de 1/4 i 1/2 polzades, amb una longitud de 6 metres, per realitzar les línies de refrigerant entre les unitats de l’equip.

Abans de realitzar la instal·lació cal comprovar que els diàmetres d’1/4 i 1/2 polzades coincideixen amb les connexions i especificacions indicades pel fabricant de l’equip d’aire condicionat.

Tuberia flexible per facilitar la instal·lació

Un dels principals avantatges del sistema Kronos Pipe és la seva capacitat per adaptar-se a diferents corbes i angles. La seva construcció flexible permet orientar la tuberia durant el muntatge sense recórrer a eines específiques per realitzar cada corba.

Aquesta característica simplifica el traçat de les línies frigorífiques i resulta especialment útil quan el recorregut ha de salvar obstacles, travessar passos estrets o adaptar-se a la geometria de l’edifici.

A més de ser flexible, Kronos Pipe presenta un pes reduït que facilita la seva manipulació i transport durant els treballs d’instal·lació.

Compatible amb refrigerants R32 i R410A

Segons la fitxa tècnica de Zimaklima, Kronos Pipe està preparat per treballar en sistemes d’expansió directa que utilitzen diferents refrigerants habituals en instal·lacions d’aire condicionat i refrigeració.

El sistema és compatible amb:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

La documentació tècnica especifica expressament que Kronos Pipe no és compatible amb refrigerant R22.

Construcció multicapa de 7 capes

Kronos Pipe utilitza una estructura multicapa formada per 7 capes, desenvolupada per proporcionar estanquitat, resistència mecànica, protecció exterior i aïllament tèrmic en aplicacions frigorífiques.

L’estructura indicada per Zimaklima està formada per:

• Poliamida de cadena llarga a la part interior.
• Pel·lícula protectora d’alumini de quatre capes.
• Trenat de fibra sintètica d’alta tenacitat.
• Revestiment intermedi de polímer amb elevat efecte barrera.
• Capa exterior resistent al desgast, als raigs ultraviolats, a l’abrasió i als agents químics.
• Aïllament d’escuma de polietilè expandit de cèl·lules tancades.
• Pel·lícula exterior de polietilè amb protecció davant dels raigs ultraviolats.

Aquesta construcció permet combinar en un únic producte la conducció del refrigerant, la resistència necessària per al circuit i l’aïllament exterior de la línia.

Aïllament tèrmic incorporat

Les tuberies Kronos Pipe compten amb una coberta aïllant d’escuma de polietilè expandit de cèl·lules tancades. Aquest aïllament limita l’intercanvi tèrmic entre el refrigerant i l’ambient i contribueix a controlar l’aparició de condensació a la superfície de la línia frigorífica.

La protecció exterior presenta, a més, resistència davant dels raigs ultraviolats, el desgast i l’abrasió, ajudant a preservar la tuberia durant la seva manipulació, instal·lació i funcionament.

Rang de funcionament de -30 a 110 graus Celsius

El sistema està dissenyat per treballar amb temperatures compreses entre -30 i 110 graus Celsius. La fitxa tècnica estableix, a més, resistència a pics de fins a 130 graus Celsius de manera puntual.

Pel que fa a la pressió, Zimaklima estableix unes condicions d’utilització d’entre 0 i 80 bar. La tuberia ha estat, a més, provada a una pressió de 100 bar.

Característiques de la tuberia d’1/4 de polzada

La línia de menor diàmetre inclosa en el kit presenta les especificacions següents:

• Diàmetre nominal: 1/4 de polzada.
• Diàmetre interior nominal: 5,2 mil·límetres.
• Tolerància del diàmetre interior: 0,1 mil·límetres.
• Diàmetre exterior nominal: 9,5 mil·límetres.
• Tolerància del diàmetre exterior: 0,15 mil·límetres.
• Pressió mínima de ruptura: 500 bar.
• Pressió de prova: 100 bar.
• Variació de longitud a pressió de treball: més o menys 1 per cent.
• Radi mínim de curvatura: 65 mil·límetres.
• Pes aproximat: 80 grams per metre.

Característiques de la tuberia d’1/2 polzada

La tuberia de major diàmetre inclosa en aquest kit presenta les característiques tècniques següents:

• Diàmetre nominal: 1/2 polzada.
• Diàmetre interior nominal: 12,6 mil·límetres.
• Tolerància del diàmetre interior: 0,1 mil·límetres.
• Diàmetre exterior nominal: 15,5 mil·límetres.
• Tolerància del diàmetre exterior: 0,15 mil·límetres.
• Pressió mínima de ruptura: 250 bar.
• Pressió de prova: 100 bar.
• Variació de longitud a pressió de treball: més o menys 1 per cent.
• Radi mínim de curvatura: 130 mil·límetres.
• Pes aproximat: 147 grams per metre.

Assajat per a circuits frigorífics

El sistema Kronos Pipe està específicament desenvolupat per a la conducció de refrigerant i ha estat sotmès a diferents assajos de laboratori. La fitxa tècnica estableix com a norma de referència EN 1736:2008, aplicable a components flexibles de tuberia emprats en sistemes de refrigeració i bombes de calor.

La seva utilització està prevista tant per a la connexió entre unitats interiors i exteriors d’equips d’expansió directa com per al transport de refrigerant en estat líquid o gasós dins de les condicions de funcionament especificades.

Característiques principals del Zimaklima Kronos Pipe 6003-6000

• Marca: Zimaklima.
• Gamma: Kronos Pipe.
• Referència: 6003-6000.
• Tipus de producte: kit de tuberia frigorífica flexible aïllada.
• Longitud: 6 metres.
• Diàmetres inclosos: 1/4 i 1/2 polzades.
• Aplicació: connexió frigorífica de sistemes d’expansió directa.
• Refrigerants compatibles: R32, R410A, R134a, R404a i R407c.
• Compatible amb R22: no.
• Temperatura de funcionament: entre -30 i 110 graus Celsius.
• Temperatura màxima puntual: 130 graus Celsius.
• Pressió d’utilització: fins a 80 bar.
• Pressió de prova: 100 bar.
• Construcció: tuberia multicapa de 7 capes.
• Aïllament: escuma de polietilè expandit de cèl·lules tancades.
• Protecció exterior: resistent als raigs ultraviolats, al desgast i a l’abrasió.
• Norma de referència: EN 1736:2008.

Una alternativa flexible per realitzar línies frigorífiques

El kit Zimaklima Kronos Pipe 6003-6000 reuneix tuberies de 1/4 i 1/2 polzades en una longitud de 6 metres, una combinació utilitzada per nombrosos equips d’aire condicionat.

La seva flexibilitat, construcció multicapa, aïllament incorporat i compatibilitat amb refrigerants actuals com R32 i R410A faciliten la realització de línies frigorífiques en instal·lacions noves i treballs de renovació, sempre respectant les mesures i condicions indicades pel fabricant de l’equip de climatització.
