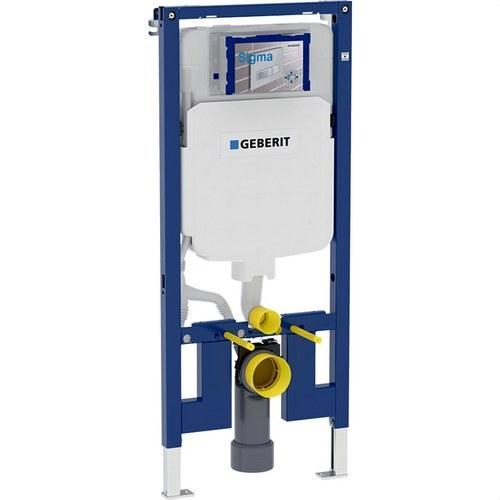

Bastidor Duofix con cisterna para inodoro suspendido 114cm

Elemento Geberit Duofix de 114 cm con cisterna empotrada Sigma 8 cm y codo de desagüe en PVC, diseñado para inodoros suspendidos. Estructura estática autoportante con recubrimiento en polvo resistente a la corrosión. Serie de fabricación 2025. Apto para accionamiento frontal con descarga simple, doble e interrumpible. Cisterna totalmente aislada contra la condensación.

Aplicaciones

• Paredes de entramado metálico y de madera.
• Paredes de sistema Geberit Duofix.
• Instalación en paredes bastidor a altura completa o parcial.
• Instalación en paredes divisorias a altura completa.
• Alturas de recrecido de 0–30 cm.
• Inodoros suspendidos con dimensiones de conexión según EN 33.

Propiedades clave

• Bastidor autoportante con pintura al horno, protegido contra la corrosión.

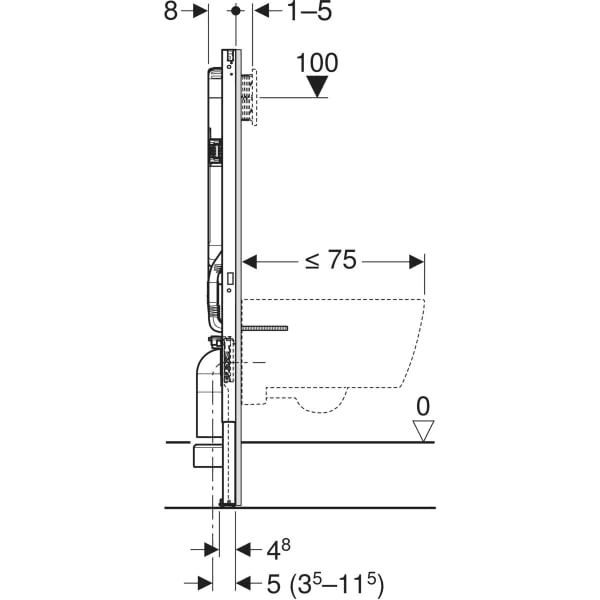

• Compatibilidad con proyecciones de taza hasta 70–75 cm.
• Placa extraíble para fijación lateral sobre perfiles metálicos/madera o montantes Duofix.
• Posición alternativa de fijación para anclajes de pared.
• Pletinas de apoyo orientables para perfiles UW 50 y UW 75; montaje en raíl Duofix sin herramientas.
• Patas galvanizadas antideslizantes y regulables.
• Codo de desagüe montable sin herramientas; ajuste en profundidad de 80 mm y posibilidad de montaje vertical adelantado.
• Codo de desagüe alargado para conexión al suelo.
• Con tubo guía para futura toma de agua de inodoros bidé Geberit AquaClean y para cableado.
• Conexión de suministro superior izquierda; caja de protección recortable frente a humedad y suciedad.
• Mantenimiento y ajustes de la cisterna sin herramientas.

Información técnica

• Presión dinámica: 0,1–10 bar.
• Temperatura máxima del agua: 25 °C.
• Volumen de descarga (ajuste de fábrica): 6/3 l.
• Descarga total, rango de ajuste: 4 / 4,5 / 6 / 7,5 l.
• Descarga parcial, rango de ajuste: 2–4 l.
• Material del bastidor: acero con recubrimiento en polvo.

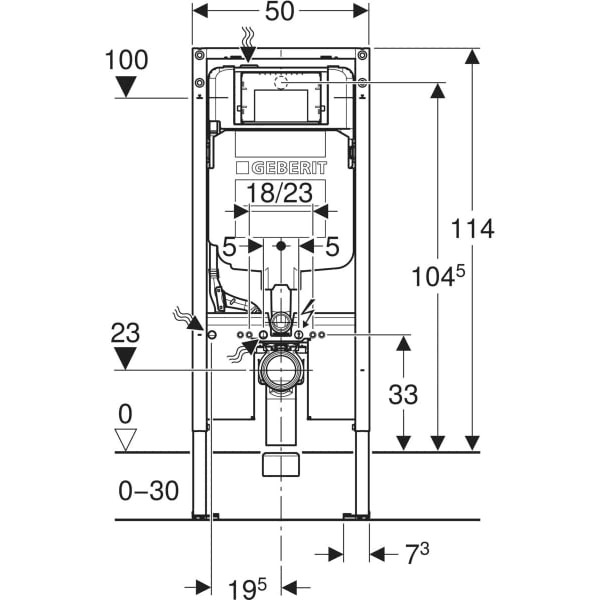

Dimensiones

• Altura del elemento: 1140 mm.
• Ancho del bastidor: 500 mm.
• Espesor de cisterna: 80 mm (Sigma 8 cm).

Volumen de suministro

• Conexión de suministro Rp 1/2" (compatible con MasterFix y MeplaFix) con llave de escuadra integrada.
• Cajetín de premontaje para registro / caja de protección.
• 2 anclajes de pared.
• Juego de manguitos para inodoro ø 90 mm.
• Codo de desagüe de PVC ø 90 mm y manguito adaptador ø 90/110 mm.
• Material de fijación y protección.

Accesorios complementarios (opcionales)

• Juego de instalación de pata Duofix en pared posterior.
• Juego de aislamiento acústico Geberit para inodoro suspendido.
• Juego de extensiones de patas Duofix (20 cm).
• Cajón para Geberit DuoFresh stick (cisterna Sigma 8 cm).
• Módulo Geberit DuoFresh con accionamiento automático y cajón para stick (cisterna Sigma 8 cm).

Notas de instalación

• Accionamiento frontal compatible con placas Geberit Sigma (no incluidas).
• Permite aclarado inmediato con ajustes de fábrica.
• Incluye fijación para conexión eléctrica y conducto para alimentación AquaClean.
