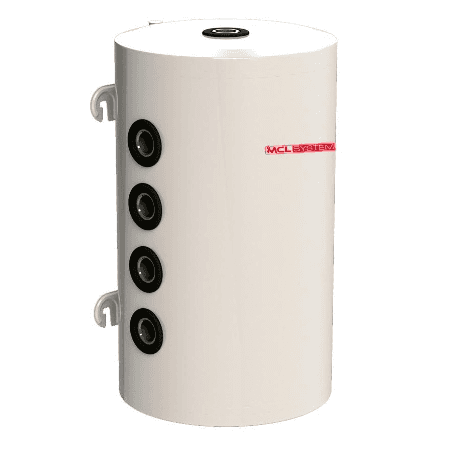

Depósito de inercia mural Mecalia DPAC/DI/MCL de 100 litros

El depósito de inercia mural Mecalia DPAC/DI/MCL de 100 litros, referencia 12508, está diseñado para almacenar agua fría o caliente del circuito primario de instalaciones de calefacción y climatización. Fabricado en acero al carbono, trabaja a una presión máxima de 6 bar y una temperatura de hasta 90 °C, siendo una solución especialmente adecuada para instalaciones con bomba de calor, caldera, energía solar o equipos de producción de agua fría.

Su función principal es aportar volumen e inercia térmica al circuito hidráulico, ayudando a estabilizar el funcionamiento del generador y a almacenar temporalmente energía térmica. El modelo de 100 litros presenta un formato compacto de Ø440 mm y está diseñado para instalación vertical mural, aunque la gama mini también admite disposición vertical apoyada sobre suelo según las indicaciones del fabricante.

Depósito de inercia de 100 litros para calefacción y climatización

El Mecalia DPAC/DI/MCL 100 pertenece a la gama de depósitos de inercia compactos del fabricante, disponible en capacidades comprendidas entre 30 y 100 litros.

Está destinado a trabajar con agua del circuito primario en sistemas donde resulta conveniente aumentar el volumen hidráulico disponible, almacenar temporalmente energía o desacoplar parcialmente la producción de calor o frío del consumo de la instalación.

Puede utilizarse tanto con agua caliente como con agua fría, por lo que resulta adecuado para instalaciones de:

• Aerotermia y bombas de calor.
• Calderas.
• Calefacción mediante radiadores o suelo radiante.
• Sistemas de climatización.
• Enfriadoras de agua.
• Instalaciones de energía solar térmica.

No apto para agua caliente sanitaria

El fabricante especifica expresamente que este depósito de inercia no es apto para ACS.

Está concebido exclusivamente para funcionar en un circuito hidráulico cerrado de calefacción o climatización. Por este motivo, no debe utilizarse como acumulador de agua potable ni como depósito de agua caliente sanitaria para consumo humano.

Fabricado en acero al carbono

El depósito está fabricado en acero al carbono, material adecuado para circuitos primarios cerrados de instalaciones térmicas.

Al tratarse de un depósito destinado al circuito técnico y no al agua sanitaria, no incorpora el vitrificado interior característico de los acumuladores de ACS.

Presión de trabajo de 6 bar

La gama DPAC/DI/MCL compacta de 30 a 100 litros está diseñada para trabajar a una presión máxima de 6 bar.

Esta presión de servicio permite su integración en numerosas instalaciones domésticas y profesionales de calefacción y climatización. El sistema deberá incorporar siempre las correspondientes válvulas y elementos de seguridad dimensionados de acuerdo con las características de la instalación.

Temperatura máxima de trabajo de 90 °C

El Mecalia DPAC/DI/MCL admite una temperatura máxima de funcionamiento de 90 °C.

Este amplio rango térmico permite utilizar el depósito tanto en instalaciones de calefacción como en sistemas de refrigeración hidráulica, siempre dentro de los límites establecidos por Mecalia y por el resto de componentes del circuito.

Ideal para instalaciones con bomba de calor

Los depósitos de inercia son especialmente habituales en instalaciones de aerotermia y bomba de calor, donde permiten aumentar el volumen de agua disponible en el circuito.

La incorporación de un volumen de inercia correctamente dimensionado puede ayudar a reducir ciclos de arranque y parada del generador, estabilizar el caudal hidráulico y disponer de una reserva térmica temporal.

El dimensionamiento final del depósito debe realizarse según la potencia de la bomba de calor, el volumen de agua existente, los requisitos mínimos de caudal del fabricante del generador y las características concretas de la instalación.

Apto para circuitos de calefacción y refrigeración

El depósito puede almacenar agua fría o caliente del circuito primario, por lo que no está limitado únicamente a aplicaciones de calefacción.

También puede utilizarse en instalaciones de climatización con enfriadora o bomba de calor reversible para proporcionar inercia al circuito cuando el sistema trabaja en refrigeración.

Aislamiento térmico de poliuretano rígido

El depósito incorpora aislamiento mediante espuma rígida de poliuretano inyectado, destinado a reducir el intercambio térmico no deseado entre el agua almacenada y el ambiente.

El aislamiento utilizado por Mecalia es libre de HCFC.

En esta gama compacta, el fabricante utiliza además un acabado exterior mediante chapa lacada al horno, proporcionando protección mecánica al aislamiento y un acabado adecuado para instalaciones técnicas interiores.

Formato vertical mural

La referencia 12508 está incluida por Mecalia dentro de los modelos de instalación mural de la gama DPAC/DI/MCL.

Su reducido diámetro de 440 mm facilita la colocación en salas técnicas y otros espacios donde se busca limitar la superficie ocupada por los componentes hidráulicos.

La tarifa vigente del fabricante indica para esta referencia unas dimensiones comerciales de aproximadamente:

• Diámetro: 440 mm.
• Altura: 913 mm.

Conexiones hidráulicas roscadas de 1½"

La ficha dimensional del DPAC/DI/MCL 100 muestra diferentes conexiones distribuidas verticalmente a ambos lados del depósito para facilitar su integración hidráulica.

En el modelo de 100 litros, las conexiones indicadas en el esquema técnico son roscas hembra de 1½".

El diseño ofrece puntos específicos para:

• Conexiones hacia la instalación.
• Conexiones hacia el generador o caldera.
• Purga o instalación de sonda.
• Vaciado del depósito.

La disposición de varias tomas a diferentes alturas aporta flexibilidad para adaptar el esquema hidráulico a las necesidades de cada instalación.

Conexiones para instalación y generador

Según el esquema técnico de Mecalia, el depósito dispone de varias tomas identificadas específicamente como conexiones a instalación y conexiones a caldera.

Esta configuración facilita su utilización como elemento de inercia situado entre el generador térmico y el circuito de distribución.

La elección concreta de las conexiones que deben utilizarse dependerá del esquema hidráulico, de los caudales y de las recomendaciones del fabricante del generador.

Toma superior para purga o sonda

La parte superior incorpora una conexión destinada a purga o instalación de una sonda.

Esta toma puede facilitar la evacuación de aire acumulado en la zona superior del depósito o permitir la colocación de un elemento de medición compatible según el diseño de la instalación.

Conexión inferior para vaciado

En la parte inferior se dispone de una conexión identificada para vaciado, facilitando las operaciones de mantenimiento y drenaje del circuito cuando resulte necesario.

Peso de 29 kg

El Mecalia DPAC/DI/MCL 100 presenta un peso aproximado en vacío de 29 kg.

Debe tenerse en cuenta que, una vez lleno, el conjunto incrementa considerablemente su peso. El sistema de fijación mural y el soporte constructivo deben dimensionarse para soportar de forma segura el peso total del depósito lleno y las cargas derivadas de las tuberías conectadas.

Ayuda a estabilizar el funcionamiento de la instalación

La incorporación de un depósito de inercia aumenta el volumen de agua disponible dentro del circuito. Esta reserva térmica ayuda a suavizar variaciones rápidas de temperatura y puede reducir la frecuencia con la que el generador necesita arrancar y detenerse.

En instalaciones con varios circuitos o demandas variables, el volumen adicional también puede contribuir a disponer de unas condiciones hidráulicas más estables.

La función exacta y el esquema de conexión deben determinarse durante el diseño de la instalación, ya que un depósito de inercia puede utilizarse de diferentes formas dependiendo del generador, emisores y sistema de regulación.

Características técnicas del Mecalia 12508

• Marca: Mecalia.
• Referencia: 12508.
• Modelo: DPAC/DI/MCL 100.
• Tipo: depósito de inercia.
• Capacidad: 100 litros.
• Aplicación: calefacción y climatización.
• Fluido: agua fría o caliente del circuito primario.
• Apto para ACS: no.
• Tipo de circuito: cerrado.
• Material: acero al carbono.
• Instalación: vertical mural.
• Presión máxima de trabajo: 6 bar.
• Temperatura máxima de trabajo: 90 °C.
• Conexiones: roscadas hembra.
• Medida de conexiones del modelo de 100 L: 1½".
• Conexión para purga/sonda: sí.
• Conexión para vaciado: sí.
• Conexiones hacia instalación: sí.
• Conexiones hacia generador/caldera: sí.
• Aislamiento: espuma rígida de poliuretano inyectado.
• Aislamiento libre de HCFC: sí.
• Acabado exterior: chapa lacada al horno.
• Diámetro: 440 mm.
• Altura comercial actual: 913 mm.
• Peso: aproximadamente 29 kg.
• Compatible con bomba de calor: sí.
• Compatible con caldera: sí.
• Compatible con energía solar: sí.
• Utilizable en refrigeración: sí.

Depósito de inercia compacto para bomba de calor y climatización

El Mecalia DPAC/DI/MCL 100 proporciona 100 litros adicionales de volumen hidráulico en un formato compacto de instalación mural, convirtiéndose en una solución especialmente útil para sistemas de aerotermia, calefacción y refrigeración donde se necesita aumentar la inercia térmica del circuito.

Su construcción en acero al carbono, presión máxima de 6 bar, temperatura de servicio de hasta 90 °C, aislamiento de poliuretano y múltiples conexiones de 1½" facilitan su integración en diferentes esquemas hidráulicos profesionales.

Al estar destinado exclusivamente al agua del circuito primario, debe utilizarse siempre en circuito cerrado y no como acumulador de agua caliente sanitaria.
